Yonos PICO 40/1-8

Ficha técnica

Datos hidráulicos
  • Índice de eficiencia energética (IEE)
    0.23
Datos del producto
  • Presión máxima de trabajo
    6 bar
  • Temperatura máxima del fluido
    95 Celsius
  • Temperatura mínima del fluido
    -10 Celsius
  • Temperatura ambiente máxima
    40 Celsius
Datos del motor
  • Alimentación eléctrica
    1~230 V, 50/60 Hz
  • Tipo de protección
    IPX2D
  • Índice de eficiencia energética (IEE)
    0.23
  • 0.7 A
  • Compatibilidad electromagnética
    EN 61800-3
  • Consumo de potencia (mín.)
    4 W
  • Clase de aislamiento
    F
  • Emisión de interferencias
    EN 61000-6-3
  • Entrada de corriente P1 máx.
    75 W
  • Resistencia a interferencias
    EN 61000-6-2
  • Potencia nominal mecánica
    0.03 kW
  • Velocidad mínima
    800 rpm
  • Velocidad máxima
    4400 rpm
  • Protección de temperatura del motor integrada
    innecesario (resistente al bloqueo)
Dimensiones de instalación
  • Conexión de tubería del lado de aspiración
    DN 40
  • Conexión de tubería del lado de impulsión
    DN 40
  • Longitud entre roscas
    220 mm
Materiales
  • Eje
    1.4122, X39CrMo17-1
  • Carcasa de la bomba
    5.1300, EN-GJL-200
  • Rodete
    PP-GF40
  • Material del cojinete
    Total carbon
Información de pedidos
  • Marca
    Wilo
  • Denominación del producto
    Yonos PICO 40/1-8
  • Descripción
    4178165
  • Peso neto aproximado
    4.70 kg

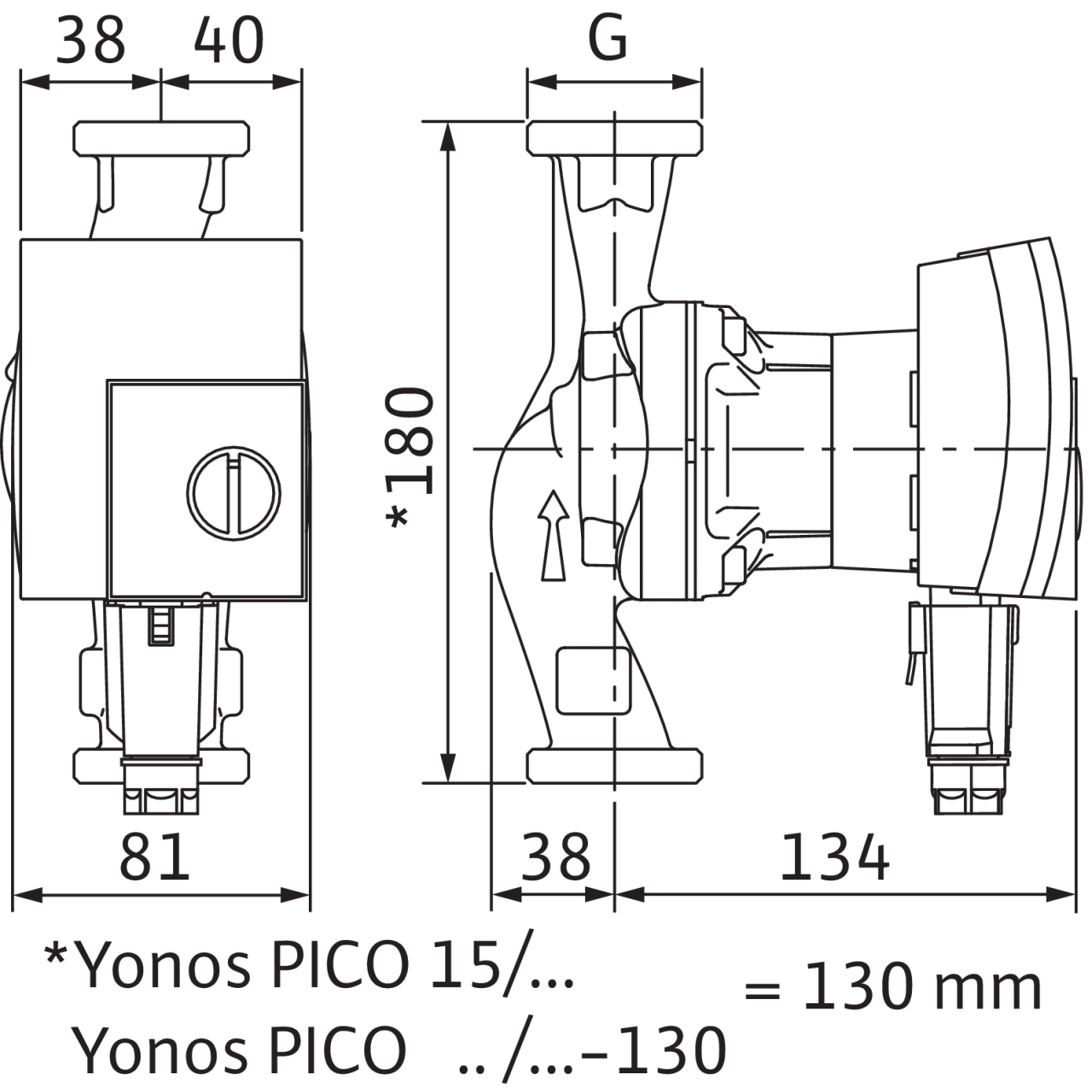

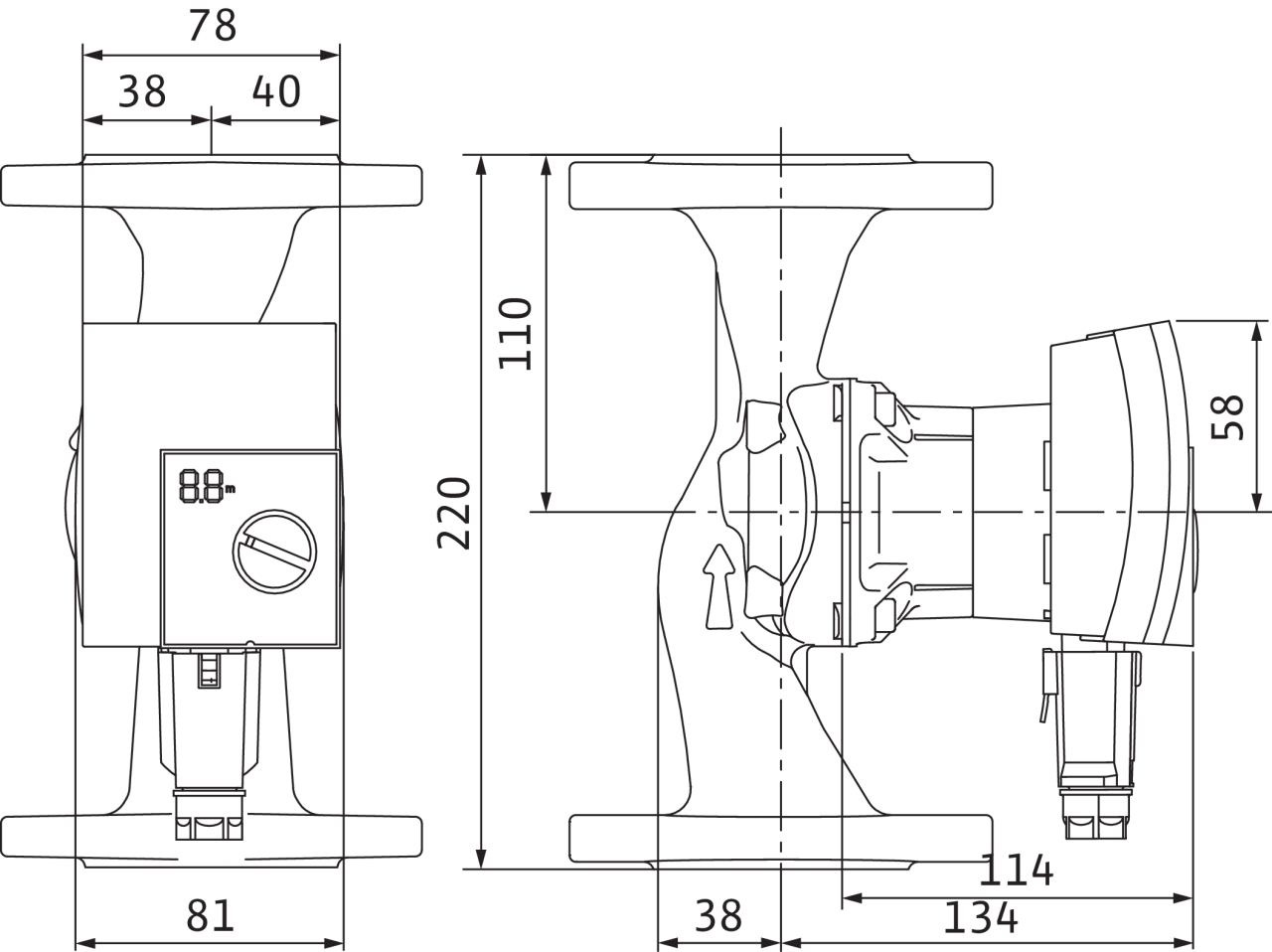

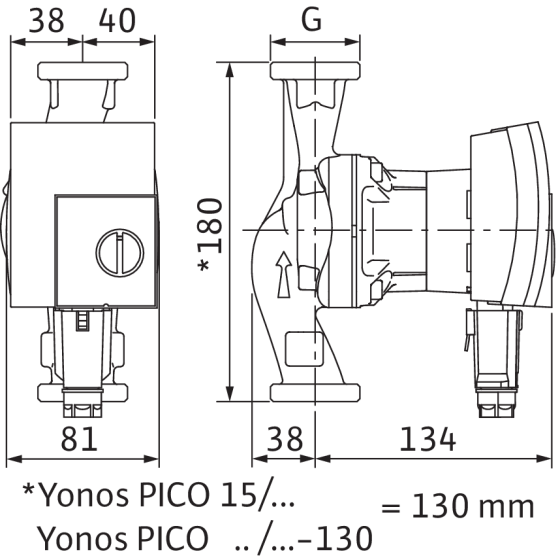

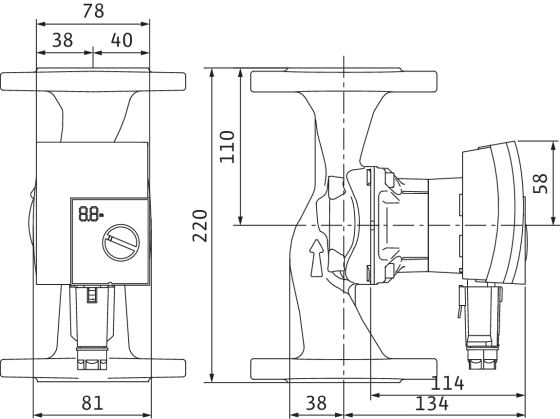

Dimensiones y planos de dimensiones

Yonos PICO

Yonos PICO

Yonos PICO

Yonos PICO
Yonos PICO
Yonos PICO

Curvas características

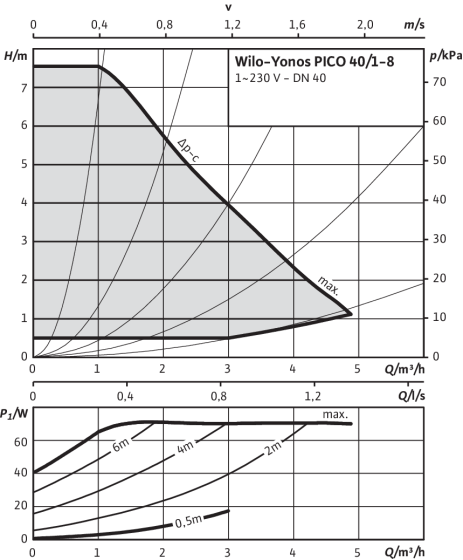

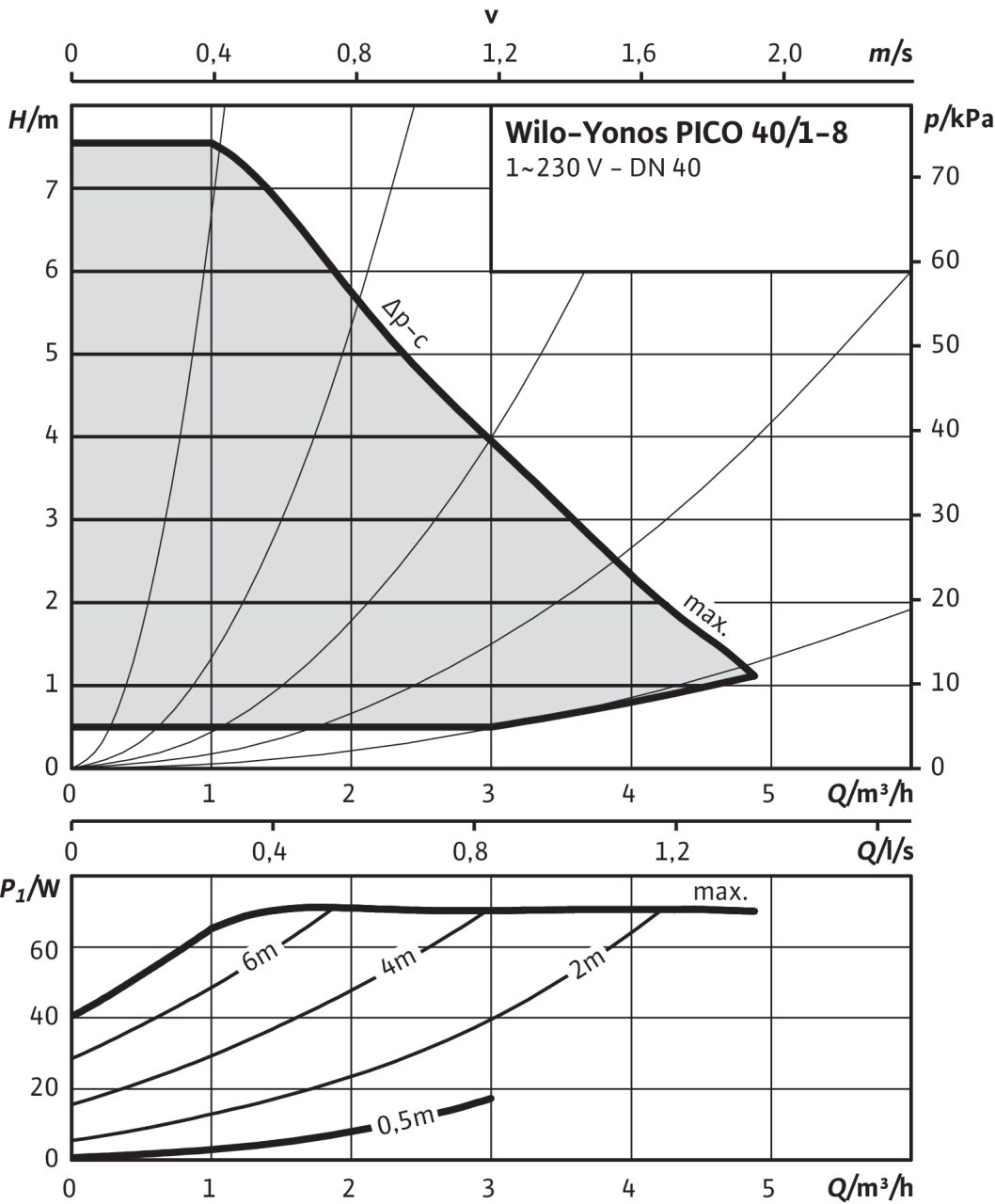

Yonos PICO 40/1-8, Δp-c (constant)

Yonos PICO 40/1-8, Δp-c (constant)

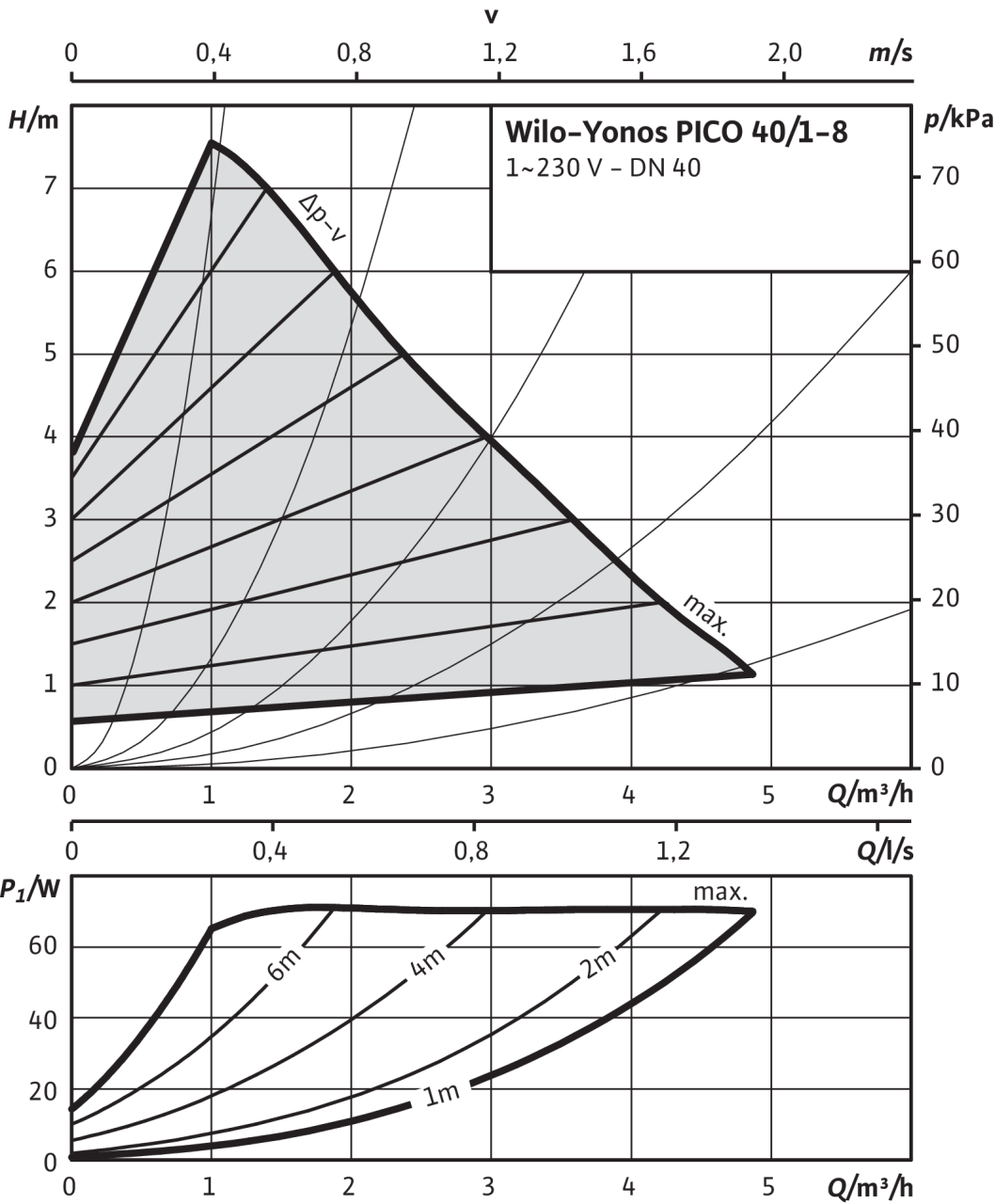

Yonos PICO 40/1-8, Δp-v (variable)

Yonos PICO 40/1-8, Δp-v (variable)
Yonos PICO 40/1-8, Δp-c (constant)
Yonos PICO 40/1-8, Δp-v (variable)

Esquema de bornes

Eco PICO-NOVA

Eco PICO-NOVA

Motor resistente al bloqueo

Motor monofásico (EM) 2 polos ‐ 1~230 V, 50 Hz

Eco PICO-NOVA

Información de pedido

Information for order placements
  • Marca
    Wilo
  • Denominación del producto
    Yonos PICO 40/1-8
  • Número EAN
    4048482327754
  • Descripción
    4178165
  • Peso bruto aproximado
    4.7 kg
  • Peso neto aproximado
    4.70 kg
  • Longitud total
    220.0 mm
  • Altura sin embalaje
    130 mm
  • Color
    Verde
  • Propiedades del embalaje
    Embalaje de venta
  • Tipo de embalaje
    Caja de cartón
  • Número por capa
    12
  • Ancho sin embalaje
    198.0 mm
  • Cantidad mínima de pedido
    1
  • Número por palé
    40

Texto de especificación

Bomba de alta eficiencia Wilo-Yonos PICO, con regulación electrónica. Bomba circuladora de rotor húmedo libre de mantenimiento, con conexión embridada, provista de motor sincrónico resistente al bloqueo conforme a la tecnología ECM y regulación electrónica de potencia integrada para una regulación continua de presión diferencial. Apta para todas las aplicaciones de calefacción y climatización. Se puede seleccionar el modo de regulación que se desee conforme a la aplicación de calefacción de suelo radiante / de radiadores.

De serie con:

  • Tipos de regulación preseleccionables para un ajuste óptimo de la carga Δp-c (presión diferencial constante), Δp-v (presión diferencial variable)
  • Protección de motor integrada
  • Indicación mediante LED para ajustar el valor de consigna y visualizar el consumo actual en vatios
  • Consumo mínimo sólo 4 W
  • Función de desbloqueo automático
  • Par de arranque elevado
  • Función de ventilación para ventilar el compartimento del rotor

Carcasa de la bomba de fundición gris, rodete de polipropileno, eje de acero inoxidable con cojinetes de deslizamiento de carbón impregnados con metal.

Materiales
  • Carcasa de la bomba
    5.1300, EN-GJL-200
  • Rodete
    PP-GF40
  • Eje
    1.4122, X39CrMo17-1
  • Material del cojinete
    Total carbon
Datos de funcionamiento
  • Temperatura mínima del fluido
    -10 Celsius
  • Temperatura máxima del fluido
    95 Celsius
  • Presión máxima de trabajo
    6 bar
  • Temperatura ambiente máxima
    40 Celsius
  • Altura de entrada mínima a 50 °C
    0.5
  • Altura de entrada mínima a 95 °C
    3
  • Altura de entrada mínima a 110 °C
    10
Datos del motor
  • Índice de eficiencia energética (IEE)
    0.23
  • Emisión de interferencias
    EN 61000-6-3
  • Resistencia a interferencias
    EN 61000-6-2
  • Alimentación eléctrica
    1~230 V, 50/60 Hz
  • Entrada de corriente P1 máx.
    75 W
  • Velocidad mínima
    800 rpm
  • Velocidad máxima
    4400 rpm
  • Tipo de protección
    IPX2D
Dimensiones de instalación
  • Conexión de tubería del lado de aspiración
    DN 40
  • Longitud entre roscas
    220 mm
Información de pedidos
  • Peso neto aproximado
    4.70 kg
  • Marca
    Wilo
  • Denominación del producto
    Yonos PICO 40/1-8
