Tietolehti

Hydrauliset tiedot
  • Suurin sallittu käyttöpaine p
    0 bar
  • Paineyhde
    G 1¼
  • Aineen min. lämpötila Tmin
    5 °C
  • Aineen maks. lämpötila Tmax
    80 °C
  • Ympäristölämpötila min. Tmin
    0 °C
  • Maks. ympäristölämpötila Tmax
    40 °C
Moottorin tiedot
  • Verkkoliitäntä
    1~230 V, 50 Hz
  • Moottorin nimellisteho P2
    0.40 kW
  • Nimellisvirta IN
    2.53 A
  • Nimelliskierrosluku n
    2900 rpm
  • Eristysluokka
    F
  • Kotelointiluokka
    IPX4
Materiaalit
  • Juoksupyörä
    PPO/PS-GF30
Asennusmitat
  • Imupuolella putkiliitäntä RPS
    G 1¼
  • Painepuolella putkiliitäntä RPD
    G 1¼
Tietoja tilausten tekemisestä
  • Valmiste
    Wilo
  • Tuotekuvaus
    PB 400 EA
  • EAN-numero
    4048482757063
  • Tuotenumero
    3068138
  • Nettopaino n. m
    11 kg
  • Bruttopaino n. m
    12.5 kg
  • Pituusmitta pakkauksen kanssa
    320 mm
  • Korkeusmitta pakkauksen kanssa
    260 mm
  • Leveysmitta pakkauksen kanssa
    290 mm
  • Pakkausominaisuus
    Myyntipakkaus
  • Pakkaustapa
    Eurolava
  • Vähimmäistilausmäärä
    1

Erittelyteksti

Normaalisti imevä, automaattinen keskipakopumppu vesisäiliöiden veden paineenkorotusta varten asuinrakennuksissa (tulovirtaus- ja imutilassa).

PB-…A ovat normaalisti imeviä, automaattisia keskipakopumppuja veden paineenkorotusta varten katoille asennetuista säiliöistä alempana sijaitseviin kerroksiin (tulovirtaustilassa). Automaattinen päälle- ja poiskytkentä sisäänrakennetun tilavuusvirtakytkimen ansiosta. Vedenottopisteen ollessa auki vesi virtaa katolle asennetusta vesisäiliöstä ja tuottaa virtaaman pumpussa. Tämä virtaama kytkee PB-…A:n päälle tilavuusvirtakytkimen avulla. Vedenottopisteen ollessa suljettuna PB-…A kytkeytyy pois päältä, koska virtaama puuttuu.

Mallisarjaan PB-…A kuuluu malli PB-S…A, jossa on muovinen hydrauliikkakotelo.

Mallit PB-…S…A ovat normaalisti imeviä, automaattisia keskipakopumppuja veden paineenkorotusta varten pohjakerrokseen asennetuista säiliöistä ylempiin kerroksiin (imutilassa). Automaatio tapahtuu sisäänrakennettujen paine- ja tilavuusvirtakytkimien ansiosta. Kun vedenottopiste on auki, ylempiin kerroksiin muodostuu vesivaatimuksen takia painehäviö. Heti, kun vähimmäispaine on saavutettu, painekytkin käynnistää automaattisesti pumpun (ja sen seurauksena tilavuusvirtakytkimen). Heti, kun maksimipaine on saavutettu (esim. minkä seurauksena vaadittava virtaama alenee), painekytkin pysähtyy, mutta pumppu käy kuitenkin edelleen tilavuusvirta-anturin ansiosta. Kun vettä ei enää tarvita, ensin pysähtyy tilavuusvirtakytkin ja sitten pumppu.

Tilavuusvirtakytkin suojaa PB-mallisarjaa kuivakäynniltä.

Tuoteominaisuudet

  • Energiaa säästävä korkean hyötysuhteen IE-moottorien ansiosta
  • Käyttövarmuus on korkealla tasolla imutilassa päälle-/poiskytkentäautomaation ja kuivakäyntisuojan ansiosta
  • Suojaus usein tapahtuvaa päälle- ja poiskytkentää vastaan (…-S…A)

Toimituksen sisältö

  • Pumppu
  • Asennus- ja käyttöohje
  • Lisävarusteet (2 sarjaa, joissa liitännät, nipat, putkien tiivisteet, vain malleille PB-201EA ja PB-350MA)
  • Lisävarusteet (2 sarjaa, joissa laippa, tiiviste, vain mallille SEA/SMA)

Tekniset tiedot

  • Verkkoliitäntä 1~ 230 V, 50 Hz (…E-mallit)
  • Verkkoliitäntä 1~ 220 V, 60 Hz (…M-mallit)
  • Liitäntä (paine- ja imupuoli): ¾" – 1¼" – riippuen mallista
  • Pumpattavan aineen lämpötila +5 °C ... +80 °C [malli PB-(S)…A]
  • Pumpattavan aineen lämpötila +5 °C ... +60 °C [malli PB-…S…A]
  • Ympäristölämpötila 0 °C ... +40 °C
  • Varastointilämpötila -20 °C ... +60 °C
  • Maks. imuputken paine: 0,45 bar – 1,0 bar riippuen mallista
  • Maks. tyhjennyspaine: 1,35 bar – 3,1 bar riippuen mallista
  • Päällekytkentätilavuusvirta: 2 l/min (vain malli PB-(S)…A)
  • Päällekytkentäpaine: 0,8 bar malli PB-250SEA/1,1 bar malli PB-401SEA
  • Poiskytkentävirtaama: 2 l/min mallit PB-(S)…A
  • Poiskytkentävirtaama: 5 l/min mallit PB-…S…A
  • Kotelointiluokka 1~: IPX4
Käyttötiedot
  • Aine
    Water
Tuotetiedot
  • Suurin sallittu käyttöpaine PN
    3 bar
  • Aineen min. lämpötila Tmin
    5 °C
  • Aineen maks. lämpötila Tmax
    80 °C
  • Maks. ympäristölämpötila Tmax
    40 °C
Materiaalit
  • Juoksupyörä
    PPO/PS-GF30
Moottorin tiedot
  • Verkkoliitäntä
    1~230 V, 50 Hz
  • Jännitetoleranssi
    ±10 %
  • Moottorin nimellisteho P2
    0.40 kW
  • Nimellisvirta IN
    2.53 A
  • Nimelliskierrosluku n
    2900 rpm
  • Eristysluokka
    F
  • Kotelointiluokka
    IPX4
Asennusmitat
  • Imupuolella putkiliitäntä RPS
    G 1¼
  • Painepuolella putkiliitäntä RPD
    G 1¼
Tietoja tilausten tekemisestä
  • Valmiste
    Wilo
  • Tuotekuvaus
    PB 400 EA
  • Nettopaino n. m
    11 kg
  • Tuotenumero
    3068138

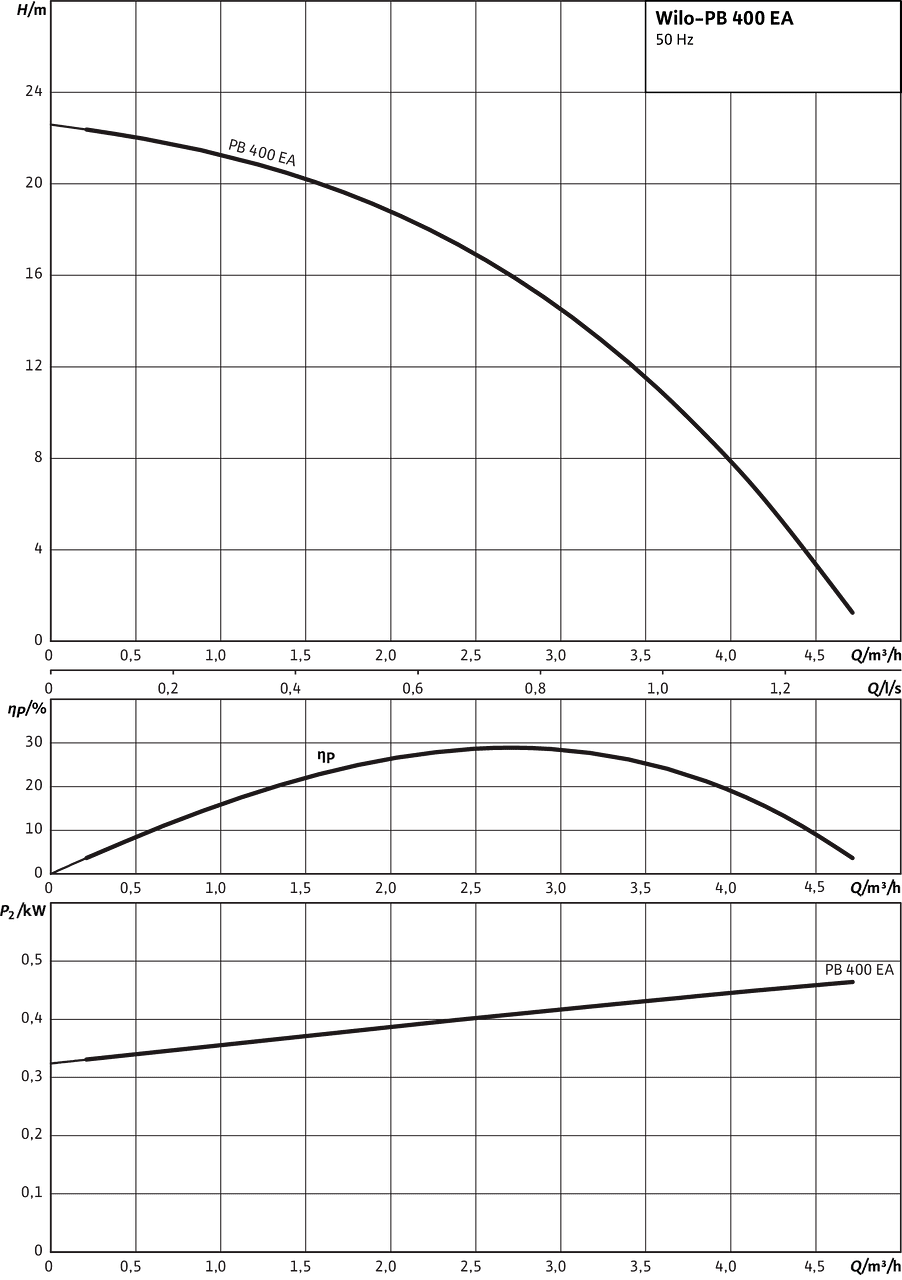

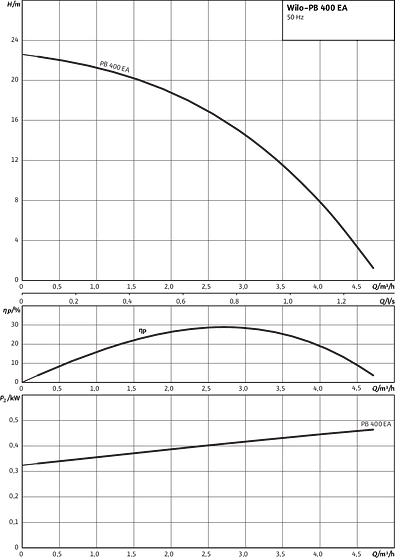

Ominaiskäyrät

PB S 400 EA

PB S 400 EA
PB S 400 EA

Tilaustiedot

Information for order placements
  • Valmiste
    Wilo
  • Tuotekuvaus
    PB 400 EA
  • EAN-numero
    4048482757063
  • Tuotenumero
    3068138
  • Bruttopaino n. m
    12.5 kg
  • Nettopaino n. m
    11 kg
  • Kokonaispituus L
    300.0 mm
  • Korkeus ilman pakkausta H
    216 mm
  • Väri
    vihreä/musta
  • Pakkausominaisuus
    Myyntipakkaus
  • Pakkaustapa
    Eurolava
  • Määrä/kerros
    8
  • Leveys ilman pakkausta L
    270.0 mm
  • Vähimmäistilausmäärä
    1
  • Määrä kuormalavaa kohden
    24
