Stratos-D 80/1-12 PN6

Tietolehti

Hydrauliset tiedot
  • Suurin sallittu käyttöpaine PN
    6 bar
  • Nostokorkeus maks. H
    12.00 m
  • Virtaama maks. Q
    108 m³/h
  • Vähimmäistulokorkeus 50 °C:ssa
    7
  • Vähimmäistulokorkeus 95 °C:ssa
    15
  • Vähimmäistulokorkeus 110 °C:ssa
    23
  • Aineen min. lämpötila Tmin
    -10 °C
  • Aineen maks. lämpötila Tmax
    110 °C
  • Ympäristölämpötila min. Tmin
    -10 °C
  • Maks. ympäristölämpötila Tmax
    40 °C
Moottorin tiedot
  • Energiatehokkuusindeksi (EEI)
    0.23
  • Verkkoliitäntä
    1~230 V ±10%, 50/60 Hz
  • Nimellisvirta IN
    0.30 A
  • Nimellisvirta IN
    6.80 A
  • Kierrosluku min. nmin
    900 rpm
  • Kierrosluku maks. nmax
    3300 rpm
  • Tehon kulutus (min) P1 min
    40.0 W
  • Virran tulo P1 maks. P1 max
    1550.0 W
  • Häiriösäteily
    EN 61800-3;2004+A1;2012 / kotitalousympäristö (C1)
  • Häiriönsieto
    EN 61800-3;2004+A1;2012 / teollisuusympäristö (C2)
  • Kaapeliläpivienti
    1 x PG7
  • Eristysluokka
    F
  • Kotelointiluokka
    IPX4D
Materiaalit
  • Pumpun pesä
    EN-GJL-250
  • Juoksupyörä
    PP-LGF50
  • Akseli
    1.4028
  • Laakerin materiaali
    Hiiligrafiitti
Asennusmitat
  • Painepuolella putkiliitäntä RPD
    DN 80
  • Imupuolella putkiliitäntä RPS
    DN 80
  • Asennuspituus l0
    360 mm
Tietoja tilausten tekemisestä
  • Valmiste
    Wilo
  • Tuotekuvaus
    Stratos-D 80/1-12 PN6
  • EAN-numero
    4048482450063
  • Tuotenumero
    2150600
  • Nettopaino n. m
    61 kg
  • Bruttopaino n. m
    64.5 kg
  • Pituusmitta pakkauksen kanssa
    550 mm
  • Korkeusmitta pakkauksen kanssa
    425 mm
  • Leveysmitta pakkauksen kanssa
    530 mm
  • Pakkausominaisuus
    Kuljetuspakkaus
  • Pakkaustapa
    Pahvilaatikko
  • Vähimmäistilausmäärä
    1

Erittelyteksti

High efficiency -pumppu Wilo-Stratos D

elektronisesti ohjattu,

Märkämoottori-kaksoispumppu, matalat käyttökustannukset, putkistoasennukseen. Soveltuu kaikkiin lämmitys-, tuuletus- ja ilmastointisovelluksiin (-10 C ... +110 °C). Integroitu elektroninen tehonsäätö vakiota/muuttuvaa eropainetta varten. Vakiovarusteena pumppua kohti yksipainikekäyttö käsikäyttötasolla:

  • Pumppu päälle/pois
  • Käyttötavan valinta: Pää-/varakäyttö, rinnakkaiskäyttö (hyötysuhteeltaan optimoitu huippukuormakäynnistys ja -pysäytys) (lisävarusteet: 2 kpl IF-Stratos-moduuleja tarvitaan)
  • Säätötavan valinta:
    • dp-c (paine-ero vakio)
    • dp-v (paine-ero muuttuva)
    • dp-T (lämpötilaohjattu eropainesäätö) IR-monitorilla/-tikulla, Modbus, BACnet, LON tai Can
    • Q-Limit maksimaalisen virtaaman rajoittamiseen (säätö vain IR-tikun kautta)
    • Manuaalinen säätökäyttö (vakiokierrosluvun säätö)
  • Automaattinen alasajotoiminto (itseoppiva)
  • Asetusarvon tai kierrosluvun säätö

Graafinen pumppunäyttö, jokaiselle pumpulle, käännettävä näyttö vaaka- ja pystysuorassa oleville moduuleille, näytössä näkyvät:

  • käyttötila
  • Säätötapa
  • paine-eron tai kierrosluvun asetusarvo
  • vikailmoitukset ja varoitukset
  • kaksoispumppukäyttötapa

EMC-teknologian synkronimoottori, suuri hyötysuhde ja suuri käynnistysmomentti, automaattinen irtiravistustoiminto ja integroitu moottorin täyssuojakytkin.

Häiriövalo, potentiaalivapaa yleishälytys, IR-rajapinta langattomaan tiedonsiirtoon käyttö- ja huoltolaitteella Wilo-IR-monitori/-tikku.

Pistokepaikka Wilo-IF-moduuleille Stratos, rajapinnat kiinteistöautomaatiota tai kaksoispumppuhallintajärjestelmää varten (lisävarusteet: 2 kpl IF-moduuleja Stratos Modbus, BACnet, LON, CAN, PLR, Ext.Off, Ext.Min, SBM, Ext.off/SBM tai DP).

Pumpun pesä valurautaa kataforeesipinnoitteella, juoksupyörä lasikuituvahvisteista muovia, jaloteräsakseli metallikyllästetyin hiililiukulaakerein.

Laippamallit:

  • Vakiorakenne pumpuille DN 32 - DN 65: Kombilaippa PN 6/10 (laippa PN 16 normin EN 1092-2 mukaan) vastalaipalle PN 6 ja PN 16
  • Vakiorakenne pumpuille DN 80: Laippa PN 6 (PN 16 EN 1092-2 mukaan) vastalaipalle PN 6
  • Erikoismalli pumpuille DN 32 - DN 80: Laippa PN 16 (EN 1092-2 mukaan) vastalaipalle PN 16,
Käyttötiedot
  • Aine
    Water
  • Suurin sallittu käyttöpaine PN
    6 bar
  • Vähimmäistulokorkeus 50 °C:ssa
    7
  • Vähimmäistulokorkeus 95 °C:ssa
    15
  • Vähimmäistulokorkeus 110 °C:ssa
    23
Moottorin tiedot
  • Energiatehokkuusindeksi (EEI)
    0.23
  • Häiriösäteily
    EN 61800-3;2004+A1;2012 / kotitalousympäristö (C1)
  • Häiriönsieto
    EN 61800-3;2004+A1;2012 / teollisuusympäristö (C2)
  • Verkkoliitäntä
    1~230 V, 50/60 Hz
  • Virran tulo P1 maks. P1 max
    1550.0 W
  • Kierrosluku min. nmin
    900 rpm
  • Kierrosluku maks. nmax
    3300 rpm
  • Kotelointiluokka moottori
    IPX4D
  • Kaapeliläpivienti
    1 x PG7
Materiaalit
  • Pumpun pesä
    EN-GJL-250
  • Juoksupyörä
    PP-LGF50
  • Akseli
    1.4028
  • Laakerin materiaali
    Hiiligrafiitti
Asennusmitat
  • Imupuolella putkiliitäntä RPS
    DN 80
  • Painepuolella putkiliitäntä RPD
    DN 80
  • Asennuspituus l0
    360 mm
Tietoja tilausten tekemisestä
  • Valmiste
    Wilo
  • Tuotekuvaus
    Stratos-D 80/1-12 PN6
  • Nettopaino n. m
    61 kg
  • Tuotenumero
    2150600

Mitat ja mittapiirrokset

Stratos-D

Stratos-D
Stratos-D

Ominaiskäyrät

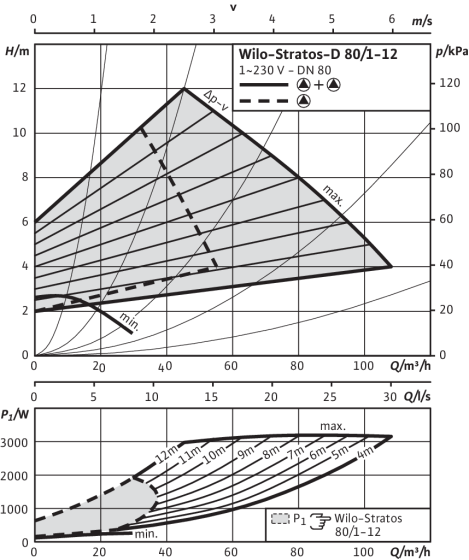

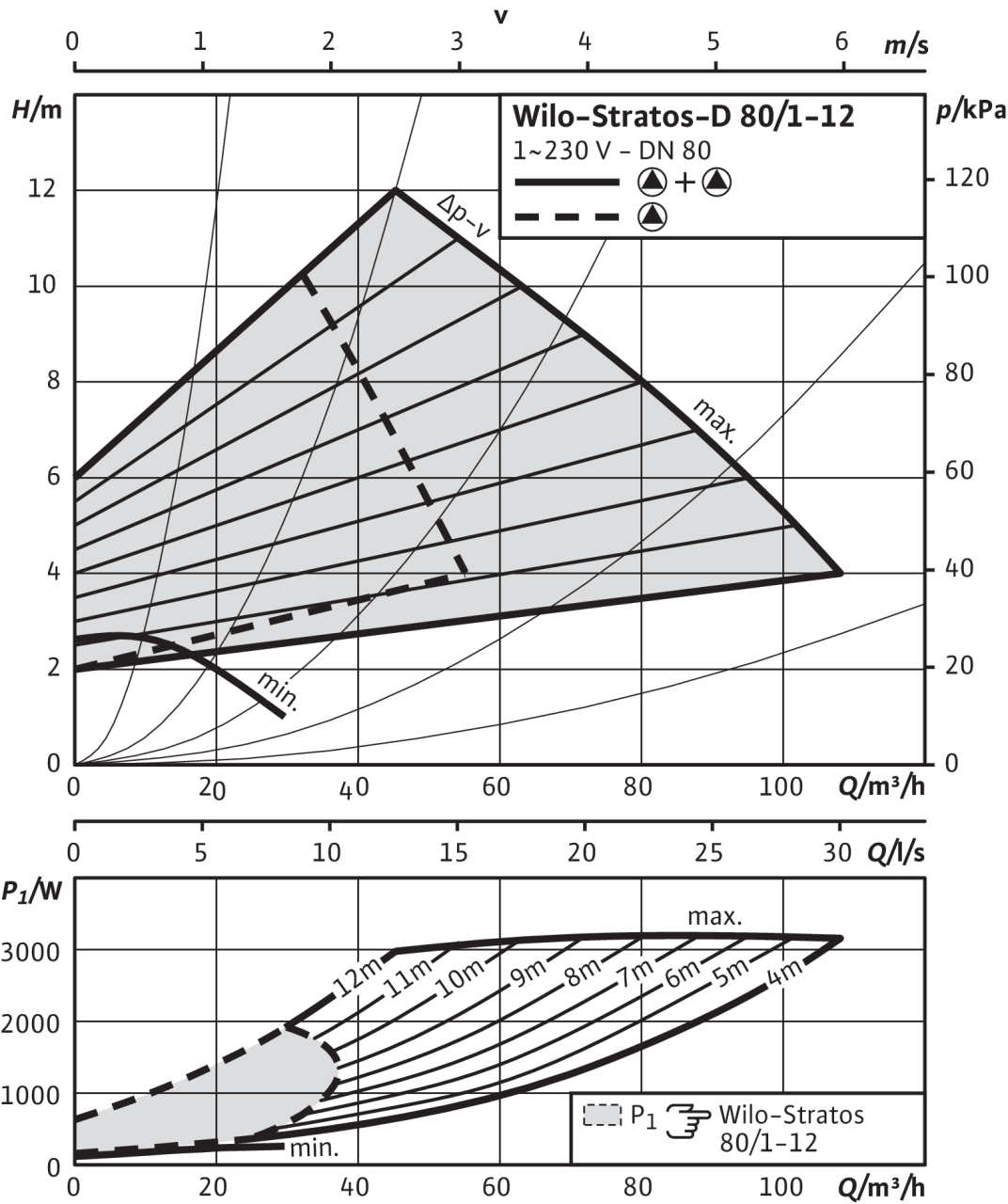

Stratos-D 80/1-12, Δp-v (variable)

Stratos-D 80/1-12, Δp-v (variable)

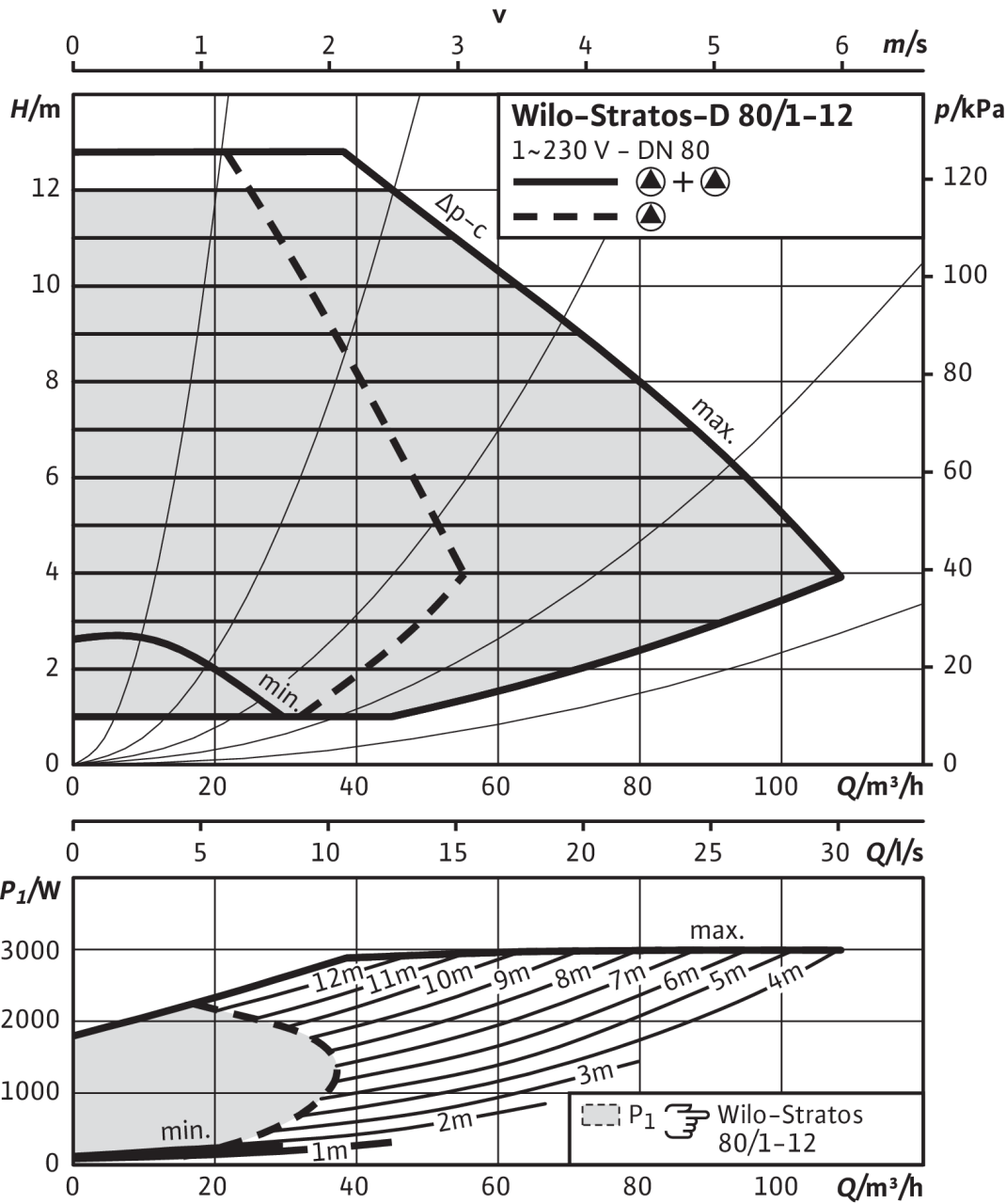

Stratos-D 80/1-12, Δp-c (constant)

Stratos-D 80/1-12, Δp-c (constant)
Stratos-D 80/1-12, Δp-v (variable)
Stratos-D 80/1-12, Δp-c (constant)

Liitinkaavio

Stratos

Stratos

SSM:Yleishälytys

(avautuva kontakti VDI 3814, kuormitettavuus 1 A, 250 V ~)

Vakio: 1~230 V, 50/60 Hz

Optio: 3~230 V, 50/60 Hz

Stratos

Tilaustiedot

Information for order placements
  • Valmiste
    Wilo
  • Tuotekuvaus
    Stratos-D 80/1-12 PN6
  • EAN-numero
    4048482450063
  • Tuotenumero
    2150600
  • Bruttopaino n. m
    64.5 kg
  • Nettopaino n. m
    61 kg
  • Kokonaispituus L
    360.0 mm
  • Korkeus ilman pakkausta H
    429 mm
  • Väri
    vihreä/musta
  • Pakkausominaisuus
    Kuljetuspakkaus
  • Pakkaustapa
    Pahvilaatikko
  • Määrä/kerros
    2
  • Leveys ilman pakkausta L
    456.0 mm
  • Vähimmäistilausmäärä
    1
  • Määrä kuormalavaa kohden
    4
