Stratos MAXO 65/0,5-9 PN 6/10

Tietolehti

Hydrauliset tiedot
  • Suurin sallittu käyttöpaine PN
    10 bar
  • Nostokorkeus H max
    9.0
  • Virtaama Q max
    26.5
  • Vähimmäistulokorkeus 50 °C:ssa
    5
  • Vähimmäistulokorkeus 95 °C:ssa
    9
  • Vähimmäistulokorkeus 110 °C:ssa
    23
  • Aineen min. lämpötila Tmin
    -10 °C
  • Aineen maks. lämpötila Tmax
    110 °C
  • Ympäristölämpötila min. Tmin
    -10 °C
  • Maks. ympäristölämpötila Tmax
    40 °C
Moottorin tiedot
  • Energiatehokkuusindeksi (EEI)
    0.17
  • Verkkoliitäntä
    1~230 V ±10%, 50/60 Hz
  • Nimellisteho P2
    505.0 W
  • Kierrosluku min. nmin
    450 rpm
  • Kierrosluku maks. nmax
    3200 rpm
  • Tehon kulutus (min) P1 min
    10.0 W
  • Virran tulo P1 maks. P1 max
    530.0 W
  • Häiriösäteily
    EN 61800-3;2004+A1;2012 / kotitalousympäristö (C1)
  • Häiriönsieto
    EN 61800-3;2004+A1;2012 / teollisuusympäristö (C2)
  • Eristysluokka
    F
  • Kotelointiluokka
    IPX4D
Asennusmitat
  • Imupuolella putkiliitäntä RPS
    DN 65
  • Painepuolella putkiliitäntä RPD
    DN 65
  • Asennuspituus l0
    280 mm
Materiaalit
  • Pumpun pesä
    EN-GJL-250
  • Juoksupyörä
    PPS-GF40
  • Akseli
    1.4028, DLC-pinnoitettu
  • Laakerin materiaali
    Hiili, antimonikyllästetty
Tietoja tilausten tekemisestä
  • Valmiste
    Wilo
  • Tuotekuvaus
    Stratos MAXO 65/0,5-9 PN 6/10
  • EAN-numero
    4048482699691
  • Tuotenumero
    2164593
  • Nettopaino n. m
    20 kg
  • Bruttopaino n. m
    23.9 kg
  • Pituusmitta pakkauksen kanssa
    600 mm
  • Korkeusmitta pakkauksen kanssa
    394 mm
  • Leveysmitta pakkauksen kanssa
    400 mm
  • Pakkausominaisuus
    Kuljetuspakkaus
  • Pakkaustapa
    Pahvilaatikko
  • Vähimmäistilausmäärä
    1

Erittelyteksti

Premium älykäs pumppu Wilo-Stratos MAXO

High efficiency -Inline-märkämoottoripumppu, jossa EC-moottori ja elektroninen tehonsäätö. Voidaan käyttää lämmitysvedelle, jäähdytysvedelle ja vesi-glykoliseoksille. Energiatehokkuusindeksi (energiatehokkuusindeksi) pumpputyypistä riippuen ≤ 0,17 ja ≤ 0,19 välillä.

Säätötavat:

  • Jatkuva, automaattinen tehon mukautus järjestelmän tarpeeseen ilman asetusarvojen syöttöä Wilo-Dynamic Adapt plus (tehdasasetus). Jopa 20 prosentin sähkönsäästö säätötapaan dp-v verrattuna.
  • Vakiolämpötila (T-const.)
  • Vakiolämpötilaero (dT-const.)
  • Räätälöity syöttöpumpun virtaaman optimointi usean pumpun keskinäisen yhdistämisen ja viestinnän avulla (Multi-Flow Adaptation).
  • Vakiovirtaama (Q-const.)
  • Paine-erosäätö dp-c kauempana putkistossa olevassa pisteessä (painemittaus Δp-c -säätö)
  • Vakiopaine-ero (dp-c)
  • Suhteellinen paine-ero (dp-v) ja valinnainen nimellisen toimintapisteen syöttö
  • Vakiokierrosluku (n-const.)
  • Käyttäjäkohtainen PID-säädin

Toiminnot:

  • Lämmitysmäärän määritys
  • Jäähdytysmäärän määritys
  • Automaattinen pumpun deaktivointi nollavirtauksen havaitsemisen yhteydessä (No-Flow Stop)
  • Vaihtokytkentä lämmitys- ja jäähdytyskäytön välillä (automaattinen, ulkoinen tai manuaalinen)
  • Säädettävä virtaaman rajoitus Q-Limit-toiminnolla (Qmin. ja Qmaks.)
  • Kaksoispumppujen käyttötavat: Optimaalisen tehokas rinnakkaiskäyttö dp-c- ja dp-v-säädölle, pää-/varapumppukäyttö
  • Määritettyjen pumppusäätöjen tallennus ja palautus (3 palautuspistettä)
  • Häiriöilmoituksen/varoituksen näyttö selvätekstinä ja korjaussuosituksella varustettuna
  • Ilmaustoiminto roottoritilan automaattista ilmausta varten
  • Automaattinen pudotustoiminto
  • Automaattinen irtiravistustoiminto ja integroitu moottorin täyssuojakytkin
  • Kuivakäyntitunnistus

Näyttö:

  • Säätötapa
  • Asetusarvo
  • Virtaama
  • Lämpötila
  • Ottoteho
  • Sähköinen käyttö
  • Aktiiviset vaikutukset (esim. STOP, No-Flow Stop)

Malli:

  • 2 konfiguroitavaa analogiatuloa: 0–10 V, 2–10 V, 0–20 mA, 4–20 mA ja tavallinen PT1000; virtalähde +24 V DC jännitteellä
  • 2 konfiguroitavaa digitaalista tuloa (Ext. OFF, Ext. Min, Ext. Max. lämmitys/jäähdytys, manuaalinen yliohjaus (kiinteistöautomaatio kytketty irti), käyttölukko (näppäinlukko ja kauko-ohjaus-konfigurointisuojaus))
  • 2 konfiguroitavaa ilmoitusrelettä käyttö- ja häiriöilmoituksille
  • Pistokepaikka Wilo-CIF-moduuleille, joissa on rajapinnat kiinteistöautomaatiota varten (valinnaiset lisävarusteet: CIF-moduuli Modbus RTU, BACnet MS/TP, LON, PLR)
  • Wilo Net Wilo-järjestelmäväylänä Wilo-tuotteiden keskinäiseen viestintään, esim. Multi-Flow Adaptation; kaksoispumppukäyttö ja Wilo-Smart Gateway
  • Integroitu lämpötila-anturi
  • Automaattinen varakäyttö erikoistilanteissa (määritettävä pumpun kierrosluku) esim. väyläkommunikoinnin tai anturiarvojen epäkuntoon menon yhteydessä
  • Graafinen värinäyttö (4,3 tuumaa) ja käyttö yksipainikekäytöllä käsikäyttötasolla
  • Käyttötietojen luku ja säätö sekä esim. käyttöönottopöytäkirjan laatiminen Bluetooth-rajapinnan kautta (ilman muita lisävarusteita) Wilo-Assistant -sovelluksen avulla
  • Kaksoispumppujen hallintajärjestelmä integroitu (kaksoispumput on johdotettu valmiiksi) käytettäessä 2 vakiopumppua kaksoispumppuyksikkönä, yhteys Wilo Netin kautta
  • Kaapelikatkotoiminto analogisella signaalilla (2–10 V:n tai 4–20 mA:n yhteydessä)
  • Ulkoasennus sääsuojalla varustettuna mahdollinen asennus- ja käyttöohjeen mukaisesti
  • Päivämäärä ja kellonaika esiasetettu
  • Lämpöeristevaippa lämmityskäyttöön

Toimituksen sisältö

  • Pumppu
  • Optimoitu Wilo-Connector sama kaikkia rakennekokoja varten
  • 2 x kaapeliläpivienti M16 x 1,5
  • Laipparuuvien M12 ja M16 aluslevyt (liitäntöjen nimelliskoot DN 32 – DN 65)
  • 2 x tiiviste kierreliitännässä
  • Lämpöeristevaippa
  • Kompakti asennus- ja käyttöohje

Valinnaiset lisävarusteet:

  • ClimaForm-lämpöeriste kondenssiveden syntymisen ehkäisemiseksi
  • CIF-moduuli: Modbus RTU, BACnet MS/TP, LON, PLR
  • PT 1000 (B) putkianturi (kuumalle käyttövedelle)
  • PT 1000 (AA) anturi upotuskaivoon asennusta varten
  • Paine-eroanturi
Käyttötiedot
  • Aine
    Water
  • Suurin sallittu käyttöpaine PN
    10 bar
  • Vähimmäistulokorkeus 50 °C:ssa
    5
  • Vähimmäistulokorkeus 95 °C:ssa
    9
  • Vähimmäistulokorkeus 110 °C:ssa
    23
Moottorin tiedot
  • Energiatehokkuusindeksi (EEI)
    0.17
  • Häiriösäteily
    EN 61800-3;2004+A1;2012 / kotitalousympäristö (C1)
  • Häiriönsieto
    EN 61800-3;2004+A1;2012 / teollisuusympäristö (C2)
  • Verkkoliitäntä
    1~230 V, 50/60 Hz
  • Virran tulo P1 maks. P1 max
    530.0 W
  • Kierrosluku min. nmin
    450 rpm
  • Kierrosluku maks. nmax
    3200 rpm
  • Kotelointiluokka moottori
    IPX4D
  • Kaapeliläpivienti
    5 x M16x1.5
Materiaalit
  • Pumpun pesä
    EN-GJL-250
  • Juoksupyörä
    PPS-GF40
  • Akseli
    1.4028, DLC-pinnoitettu
  • Laakerin materiaali
    Hiili, antimonikyllästetty
Asennusmitat
  • Imupuolella putkiliitäntä RPS
    DN 65
  • Painepuolella putkiliitäntä RPD
    DN 65
  • Asennuspituus l0
    280 mm
Tietoja tilausten tekemisestä
  • Valmiste
    Wilo
  • Tuotekuvaus
    Stratos MAXO 65/0,5-9 PN 6/10
  • Nettopaino n. m
    20 kg
  • Tuotenumero
    2164593

Mitat ja mittapiirrokset

Stratos MAXO 65/0,5-9 PN 6/10

Stratos MAXO 65/0,5-9 PN 6/10
Stratos MAXO 65/0,5-9 PN 6/10

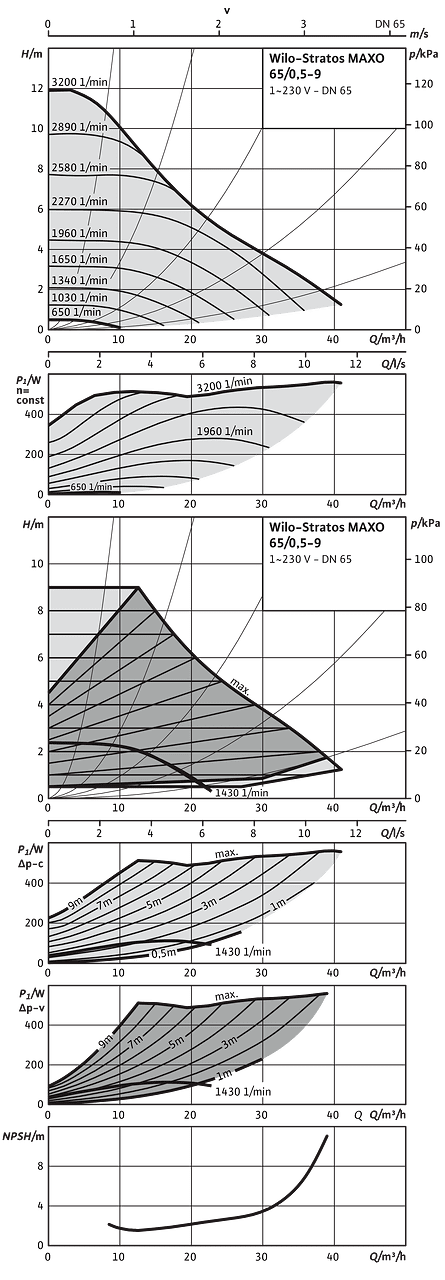

Ominaiskäyrät

Wilo-Stratos MAXO 65/0,5-9

Wilo-Stratos MAXO 65/0,5-9
Wilo-Stratos MAXO 65/0,5-9

Liitinkaavio

Stratos MAXO

Stratos MAXO
Stratos MAXO

Tilaustiedot

Information for order placements
  • Valmiste
    Wilo
  • Tuotekuvaus
    Stratos MAXO 65/0,5-9 PN 6/10
  • EAN-numero
    4048482699691
  • Tuotenumero
    2164593
  • Bruttopaino n. m
    23.9 kg
  • Nettopaino n. m
    20 kg
  • Kokonaispituus L
    425.0 mm
  • Korkeus ilman pakkausta H
    280 mm
  • Väri
    vihreä/musta/hopea
  • Pakkausominaisuus
    Kuljetuspakkaus
  • Pakkaustapa
    Pahvilaatikko
  • Määrä/kerros
    4
  • Leveys ilman pakkausta L
    263.0 mm
  • Vähimmäistilausmäärä
    1
  • Määrä kuormalavaa kohden
    8
