Stratos PICO 25/1-6

Tietolehti

Hydrauliset tiedot
  • Suurin sallittu käyttöpaine PN
    10 bar
  • Nostokorkeus maks. H
    6.00 m
  • Virtaama maks. Q
    4.4 m³/h
  • Aineen min. lämpötila Tmin
    2 °C
  • Aineen maks. lämpötila Tmax
    110 °C
  • Ympäristölämpötila min. Tmin
    10 °C
  • Maks. ympäristölämpötila Tmax
    40 °C
Moottorin tiedot
  • Energiatehokkuusindeksi (EEI)
    0.20
  • Verkkoliitäntä
    1~230 V ±10%, 50/60 Hz
  • Kierrosluku min. nmin
    800 rpm
  • Kierrosluku maks. nmax
    4200 rpm
  • Tehon kulutus (min) P1 min
    3.0 W
  • Virran tulo P1 maks. P1 max
    45.0 W
  • Häiriösäteily
    EN 61000-6-3
  • Häiriönsieto
    EN 61000-6-2
  • Sähkömagneettinen yhteensopivuus
    EN 61800-3
  • Kaapeliläpivienti
    1 x PG11
  • Eristysluokka
    F
  • Kotelointiluokka
    IPX4D
Materiaalit
  • Pumpun pesä
    EN-GJL-200
  • Juoksupyörä
    PP-GF40
  • Akseli
    1.4122
  • Laakerin materiaali
    Hiiligrafiitti
Asennusmitat
  • Painepuolella putkiliitäntä RPD
    G 1½
  • Imupuolella putkiliitäntä RPS
    G 1½
  • Asennuspituus l0
    180 mm
Tietoja tilausten tekemisestä
  • Valmiste
    Wilo
  • Tuotekuvaus
    Stratos PICO 25/1-6
  • EAN-numero
    4048482755014
  • Tuotenumero
    4216613
  • Nettopaino n. m
    2 kg
  • Bruttopaino n. m
    2.3 kg
  • Pituusmitta pakkauksen kanssa
    194 mm
  • Korkeusmitta pakkauksen kanssa
    121 mm
  • Leveysmitta pakkauksen kanssa
    213 mm
  • Pakkausominaisuus
    Myyntipakkaus
  • Pakkaustapa
    Pahvilaatikko
  • Vähimmäistilausmäärä
    1

Erittelyteksti

High efficiency -pumppu WILO-Stratos PICO, elektronisesti ohjattu

Huoltovapaa märkämoottori-kiertovesipumppu kierreliitännällä, jumisuojattu ECM-teknologian mukainen synkronimoottori (jopa 90% energiansäästö säätämättömiin pumppuihin verrattuna) ja integroitu elektroninen tehonsäätö portaattomaan paine-erosäätöön. Soveltuu kaikkiin lämmitys- ja ilmastointisovelluksiin (+2 °C...+110 °C). Säätötapa valittavissa lämpöpatterien/lattialämmityksen käytön mukaisesti.

Vakiovarusteena:

  • Esivalittavat säätötavat kuormituksen optimointiin: Δp-c (paine-ero vakio), Δp-v (paine-ero suhteellinen) yhdistettävissä säätötoimintoon Dynamic Adapt
  • Automaattinen pudotustoiminto
  • Integroitu moottorinsuoja
  • Käyttö- ja häiriönäyttö (vikakoodein)
  • LC-näyttö tarkalla valikko-ohjauksella
  • Senhetkisen kulutuksen näyttö watteina tai
  • Senhetkisen virtauksen näyttö m³/h
  • Kumuloituneen kulutuksen näyttö kilowattitunteina
  • Reset-toiminto virtamittarin nollaukseen ja säätöjen palauttamiseen tehdasasetuksille
  • "Hold"-toiminto (näppäinlukko) asetusten lukitsemiseksi
  • Minimikäyttö vain 3 W
  • TÜV-tarkastettu high efficiency -tekniikka (löytyy osoitteesta www.wilo.com/legal)
  • Kompakti rakenne
  • Automaattinen irtiravistustoiminto
  • Korkea käynnistysvääntömomentti
  • Ilmanpoistorutiini roottoritilan automaattiseen ilmaukseen
  • Lämpöeristevaippa vakiovarusteena
Käyttötiedot
  • Aine
    Water
  • Suurin sallittu käyttöpaine PN
    10 bar
Moottorin tiedot
  • Energiatehokkuusindeksi (EEI)
    0.20
  • Häiriösäteily
    EN 61000-6-3
  • Häiriönsieto
    EN 61000-6-2
  • Verkkoliitäntä
    1~230 V, 50/60 Hz
  • Virran tulo P1 maks. P1 max
    45.0 W
  • Kierrosluku min. nmin
    800 rpm
  • Kierrosluku maks. nmax
    4200 rpm
  • Kotelointiluokka moottori
    IPX4D
  • Kaapeliläpivienti
    1 x PG11
Materiaalit
  • Pumpun pesä
    EN-GJL-200
  • Juoksupyörä
    PP-GF40
  • Akseli
    1.4122
  • Laakerin materiaali
    Hiiligrafiitti
Asennusmitat
  • Imupuolella putkiliitäntä RPS
    G 1½
  • Painepuolella putkiliitäntä RPD
    G 1½
  • Asennuspituus l0
    180 mm
Tietoja tilausten tekemisestä
  • Valmiste
    Wilo
  • Tuotekuvaus
    Stratos PICO 25/1-6
  • Nettopaino n. m
    2 kg
  • Tuotenumero
    4216613

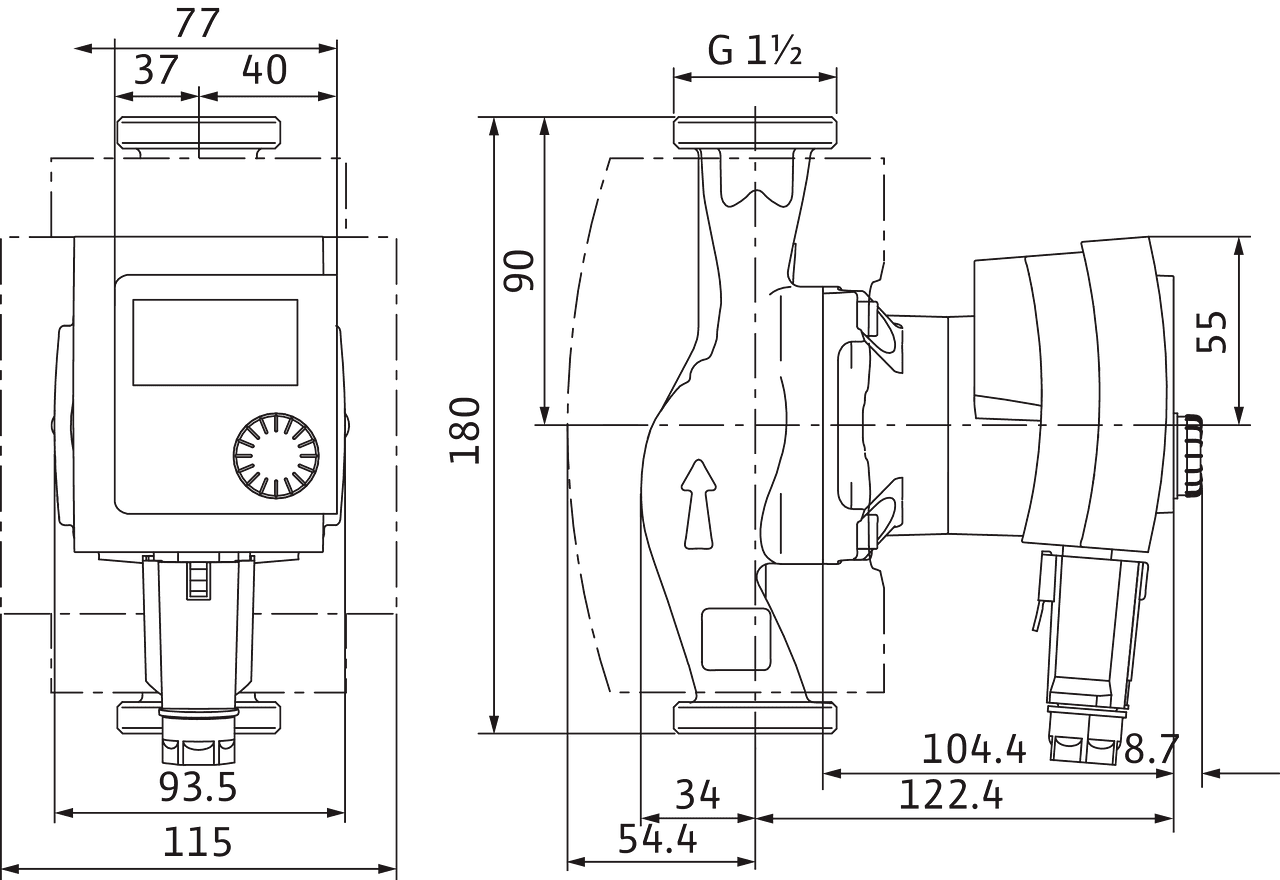

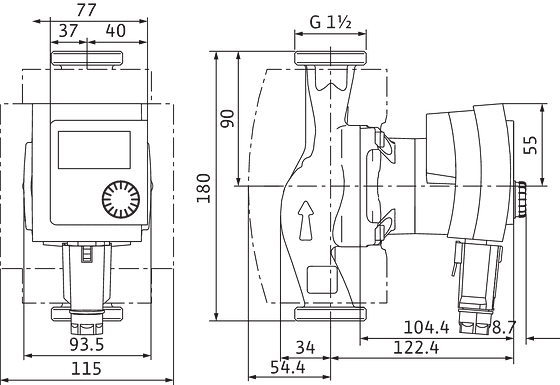

Mitat ja mittapiirrokset

4216613_ConGraph_stratos_pico_180__dim_01

4216613_ConGraph_stratos_pico_180__dim_01
4216613_ConGraph_stratos_pico_180__dim_01

Ominaiskäyrät

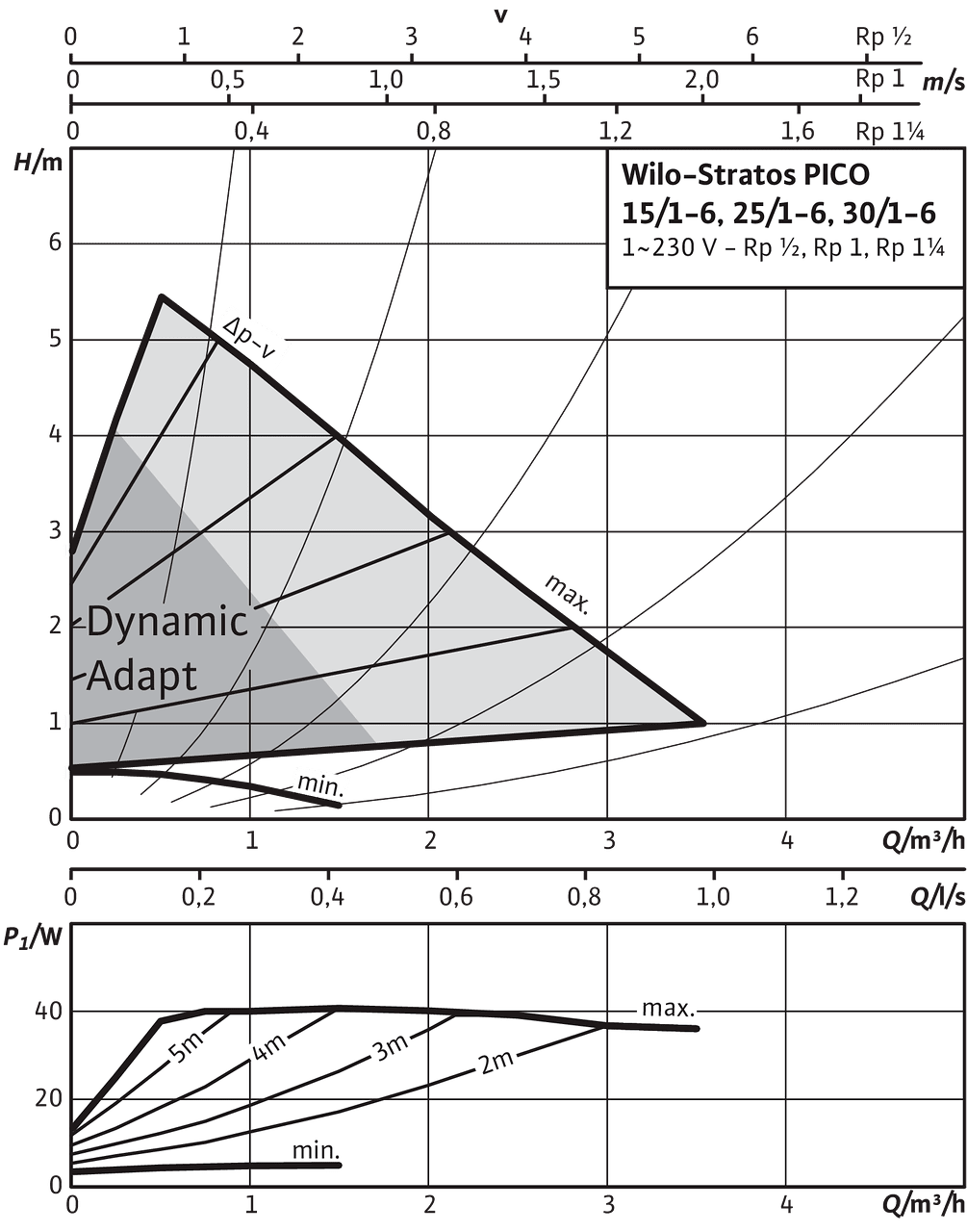

Stratos PICO 15/1-6, 25/1-6, 30/1-6, Δp-v (variable)

Stratos PICO 15/1-6, 25/1-6, 30/1-6, Δp-v (variable)

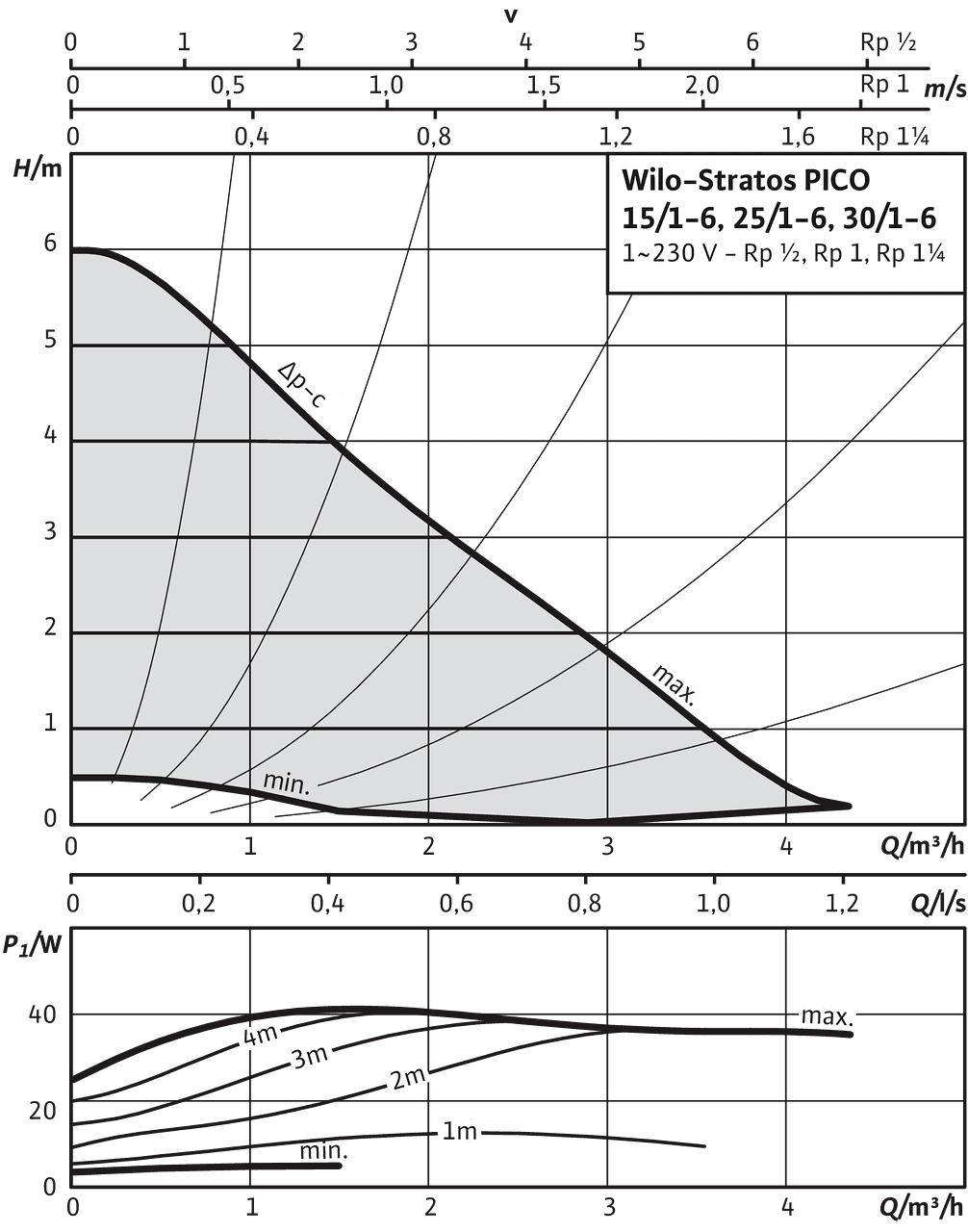

Stratos PICO 15/1-6, 25/1-6, 30/1-6, Δp-c (constant)

Stratos PICO 15/1-6, 25/1-6, 30/1-6, Δp-c (constant)
Stratos PICO 15/1-6, 25/1-6, 30/1-6, Δp-v (variable)
Stratos PICO 15/1-6, 25/1-6, 30/1-6, Δp-c (constant)

Liitinkaavio

Eco PICO-NOVA

Eco PICO-NOVA

Jumisuojattu moottori

1-vaihemoottori (EM) 2‐napainen ‐ 1~230 V, 50 Hz

Eco PICO-NOVA

Tilaustiedot

Information for order placements
  • Valmiste
    Wilo
  • Tuotekuvaus
    Stratos PICO 25/1-6
  • EAN-numero
    4048482755014
  • Tuotenumero
    4216613
  • Bruttopaino n. m
    2.3 kg
  • Nettopaino n. m
    2 kg
  • Kokonaispituus L
    180.0 mm
  • Korkeus ilman pakkausta H
    116 mm
  • Väri
    Vihreä
  • Pakkausominaisuus
    Myyntipakkaus
  • Pakkaustapa
    Pahvilaatikko
  • Määrä/kerros
    20
  • Leveys ilman pakkausta L
    186.0 mm
  • Vähimmäistilausmäärä
    1
  • Määrä kuormalavaa kohden
    146
