Stratos PICO-Z 25/1-6

Tietolehti

Hydrauliset tiedot
  • Suurin sallittu käyttöpaine PN
    10 bar
  • Aineen maks. lämpötila Tmax
    70 °C
  • Aineen min. lämpötila Tmin
    2 °C
  • Ympäristölämpötila min. Tmin
    0 °C
  • Maks. ympäristölämpötila Tmax
    40 °C
  • Lämpötila-alue ympäristön maksimilämpötilassa +40 °C T
    +2...+70
Moottorin tiedot
  • Verkkoliitäntä
    1~230 V, 50/60 Hz
  • Moottorin nimellisteho P2
    0.03 kW
  • Nimellisvirta IN
    0.44 A
  • Kierrosluku min. nmin
    800 rpm
  • Kierrosluku maks. nmax
    4200 rpm
  • Tehon kulutus (min) P1 min
    3.0 W
  • Virran tulo P1 maks. P1 max
    45.0 W
  • Häiriösäteily
    EN 61000-6-3
  • Häiriönsieto
    EN 61000-6-2
  • Sähkömagneettinen yhteensopivuus
    EN 61800-3
  • Eristysluokka
    F
  • Kotelointiluokka moottori
    IPX4D
  • Käyntinopeussäätö
    Taajuusmuuttaja
  • Moottorinsuoja
    ei tarpeen (estovirran kestävä)
Materiaalit
  • Pumpun pesä
    1.4409
  • Juoksupyörä
    PPE-GF30
  • Akseli
    1.4122
  • Laakerin materiaali
    Hiiligrafiitti
Asennusmitat
  • Imupuolella putkiliitäntä RPS
    G 1½
  • Painepuolella putkiliitäntä RPD
    G 1½
  • Asennuspituus l0
    180 mm
Tietoja tilausten tekemisestä
  • Valmiste
    Wilo
  • Tuotekuvaus
    Stratos PICO-Z 25/1-6
  • EAN-numero
    4048482755106
  • Tuotenumero
    4216473
  • Nettopaino n. m
    2 kg
  • Bruttopaino n. m
    2.2 kg
  • Pituusmitta pakkauksen kanssa
    194 mm
  • Korkeusmitta pakkauksen kanssa
    121 mm
  • Leveysmitta pakkauksen kanssa
    213 mm
  • Pakkausominaisuus
    Myyntipakkaus
  • Pakkaustapa
    Pahvilaatikko
  • Vähimmäistilausmäärä
    1

Erittelyteksti

Tämä kiertovesipumppu soveltuu vain juomavettä varten.

Huoltovapaa lämpimän käyttöveden kiertovesipumppu (märkämoottoripumppu-mallina) kierreliitännällä, jumisuojattu synkronimoottori ECM-teknologian mukaan ja integroitu elektroninen tehonsäätö portaattomaan paine-erosäätöön. Suuret hyötysuhteet ja suuri käynnistysmomentti, automaattinen irtiravistustoiminto. Voidaan käyttää kaikissa kuuman käyttöveden laitteistoissa (+2...+70 °C).

Vakiovarusteena:

  • Esivalittavat säätötavat optimaaliseen kuormituksen säätöön, manuaalinen käyttötapa Δp-c (paine-ero vakio)
  • Lämpötilaohjattu käyttötapa
  • Lämpimän käyttöveden varaajan terminen desinfiointi
  • Integroitu moottorinsuoja
  • Käyttö- ja häiriönäyttö (vikakoodein)
  • Senhetkisen virrankulutuksen näyttö watteina ja kumuloitujen kilowattituntien näyttö tai
  • Senhetkisen virtauksen ja lämpötilan näyttö
  • Reset-toiminto virtamittarin nollaukseen ja säätöjen palauttamiseen tehdasasetuksille
  • "Hold"-toiminto (näppäinlukko) asetusten lukitsemiseksi
  • Minimikäyttö vain 3 W
  • Automaattinen irtiravistustoiminto
  • Lämpöeristevaippa vakiovarusteena
Käyttötiedot
  • Aine
    Water
  • Suurin sallittu käyttöpaine PN
    10 bar
  • Suurin sallittu kokonaiskovuus käyttöveden kiertojärjestelmissä [d]
    3,57 mmol/l (20 °dH)
Moottorin tiedot
  • Häiriösäteily
    EN 61000-6-3
  • Häiriönsieto
    EN 61000-6-2
  • Verkkoliitäntä
    1~230 V, 50/60 Hz
  • Virran tulo P1 maks. P1 max
    45.0 W
  • Kierrosluku maks. nmax
    4200 rpm
  • Nimellisvirta IN
    0.44 A
  • Kotelointiluokka moottori
    IPX4D
  • Kaapeliläpivienti
    1 x PG11
Materiaalit
  • Pumpun pesä
    1.4409
  • Juoksupyörä
    PPE-GF30
  • Akseli
    1.4122
  • Laakerin materiaali
    Hiiligrafiitti
Asennusmitat
  • Imupuolella putkiliitäntä RPS
    G 1½
  • Painepuolella putkiliitäntä RPD
    G 1½
  • Asennuspituus l0
    180 mm
Tietoja tilausten tekemisestä
  • Valmiste
    Wilo
  • Tuotekuvaus
    Stratos PICO-Z 25/1-6
  • Nettopaino n. m
    2 kg
  • Tuotenumero
    4216473

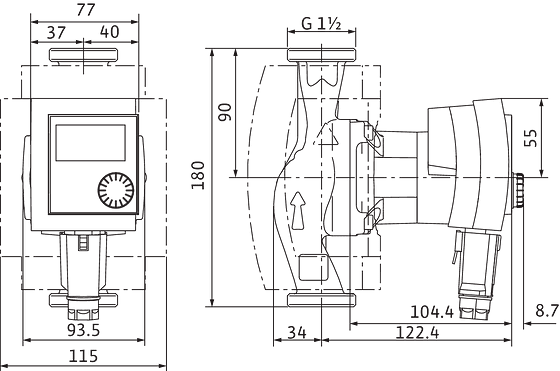

Mitat ja mittapiirrokset

4216473_ConGraph_stratos_pico_z_25_180__dim_01_1405

4216473_ConGraph_stratos_pico_z_25_180__dim_01_1405
4216473_ConGraph_stratos_pico_z_25_180__dim_01_1405

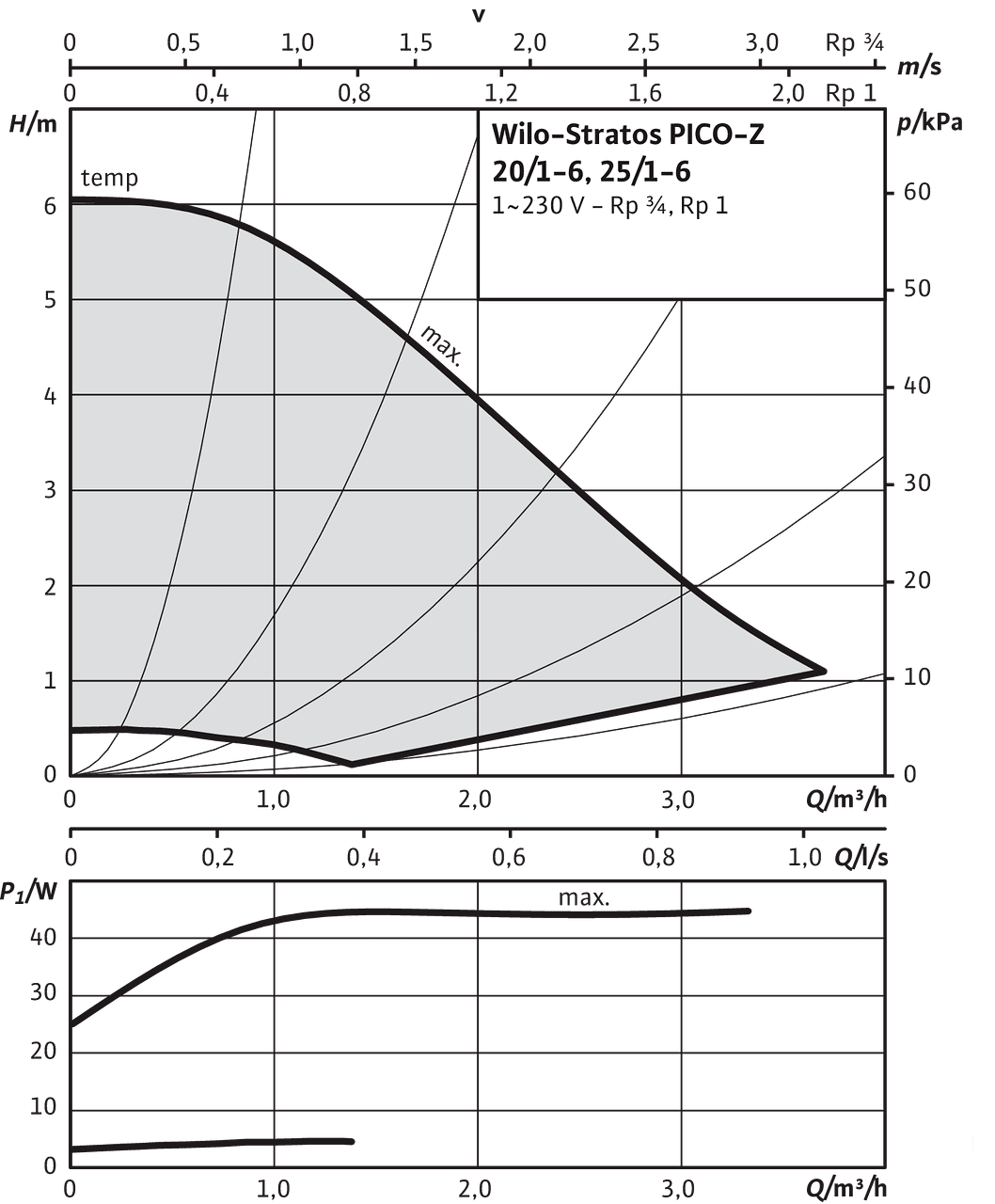

Ominaiskäyrät

Stratos PICO-Z 20/1-6, 25/1-6

Stratos PICO-Z 20/1-6, 25/1-6

Stratos PICO-Z 20/1-6, 25/1-6

Stratos PICO-Z 20/1-6, 25/1-6
Stratos PICO-Z 20/1-6, 25/1-6
Stratos PICO-Z 20/1-6, 25/1-6

Liitinkaavio

Eco PICO-NOVA

Eco PICO-NOVA

Jumisuojattu moottori

1-vaihemoottori (EM) 2‐napainen ‐ 1~230 V, 50 Hz

Eco PICO-NOVA

Tilaustiedot

Information for order placements
  • Valmiste
    Wilo
  • Tuotekuvaus
    Stratos PICO-Z 25/1-6
  • EAN-numero
    4048482755106
  • Tuotenumero
    4216473
  • Bruttopaino n. m
    2.2 kg
  • Nettopaino n. m
    2 kg
  • Kokonaispituus L
    180.0 mm
  • Korkeus ilman pakkausta H
    116 mm
  • Väri
    Vihreä
  • Pakkausominaisuus
    Myyntipakkaus
  • Pakkaustapa
    Pahvilaatikko
  • Määrä/kerros
    20
  • Leveys ilman pakkausta L
    186.0 mm
  • Vähimmäistilausmäärä
    1
  • Määrä kuormalavaa kohden
    146
