Stratos-Z 30/1-8

Tietolehti

Hydrauliset tiedot
  • Suurin sallittu käyttöpaine PN
    10 bar
  • Nostokorkeus maks. H
    8.00 m
  • Virtaama maks. Q
    8.8 m³/h
  • Aineen min. lämpötila T
    -10 °C
  • Aineen maks. lämpötila T
    110 °C
  • Ympäristölämpötila min. Tmin
    -10 °C
  • Maks. ympäristölämpötila Tmax
    40 °C
  • Suurin sallittu kokonaiskovuus käyttöveden kiertojärjestelmissä [d]
    3,57 mmol/l (20 °dH)
Moottorin tiedot
  • Energiatehokkuusindeksi (EEI)
    0.20
  • Verkkoliitäntä
    1~230 V, 50/60 Hz
  • Moottorin nimellisteho P2
    0.10 kW
  • Nimellisvirta IN
    1.10 A
  • Kierrosluku min. nmin
    1400 rpm
  • Kierrosluku maks. nmax
    3700 rpm
  • Tehon kulutus (min) P1 min
    9.0 W
  • Virran tulo P1 maks. P1 max
    125.0 W
  • Häiriösäteily
    EN 61800-3;2004+A1;2012 / kotitalousympäristö (C1)
  • Häiriönsieto
    EN 61800-3;2004+A1;2012 / teollisuusympäristö (C2)
  • Käyntinopeussäätö
    Taajuusmuuttaja
  • Eristysluokka
    F
  • Kotelointiluokka moottori
    IPX4D
  • Moottorinsuoja
    integroitu
Materiaalit
  • Juoksupyörä
    PPS-GF40
  • Akseli
    1.4122
  • Laakerin materiaali
    Hiiligrafiitti
Asennusmitat
  • Imupuolella putkiliitäntä RPS
    G 2
  • Painepuolella putkiliitäntä RPD
    G 2
  • Asennuspituus l0
    180 mm
Tietoja tilausten tekemisestä
  • Valmiste
    Wilo
  • Tuotekuvaus
    Stratos-Z 30/1-8
  • EAN-numero
    4016322994299
  • Tuotenumero
    2090470
  • Nettopaino n. m
    5 kg
  • Bruttopaino n. m
    6.0 kg
  • Pituusmitta pakkauksen kanssa
    400 mm
  • Korkeusmitta pakkauksen kanssa
    263 mm
  • Leveysmitta pakkauksen kanssa
    300 mm
  • Pakkausominaisuus
    Kuljetuspakkaus
  • Pakkaustapa
    Pahvilaatikko
  • Vähimmäistilausmäärä
    1

Erittelyteksti

High efficiency -pumppu Wilo-Stratos Z

Elektronisesti ohjattu

Märkämoottori-kiertovesipumppu, matalat käyttökustannukset, putkistoasennukseen. Voidaan käyttää käyttöveden kiertojärjestelmissä (0 °C...+80 °C), lämmitys-, ilmanvaihto- ja ilmastointisovelluksissa (-10 °C...+110 °C). Integroitu elektroninen tehonsäätö vakiota/muuttuvaa paine-eroa varten. Lämpöeristevaipat vakiovarusteena. Vakiovarusteena yksipainikekäyttö käsikäyttötasolla:

  • Pumppu päälle/pois
  • Säätötavan valinta:
    • dp-c (paine-ero vakio)
    • dp-v (paine-ero suhteellinen)
    • dp-T (lämpötilaohjattu paine-ero) IR-monitorilla/-tikulla, Modbus, BACnet, LON tai Can
    • Q-Limit maksimaalisen virtaaman rajoittamiseen (säätö vain IR-tikun kautta)
    • Manuaalinen säätökäyttö (vakiokierrosluvun säätö)
  • Automaattinen pudotustoiminto (itseoppiva)
  • Asetusarvon tai kierrosluvun säätö

Graafinen pumppunäyttö käännettävällä näyttöruudulla vaakatasoon ja pystysuuntaan oleville moduuleille, näytössä näkyvät:

  • Käyttötila
  • Säätötapa
  • Paine-eron tai kierrosluvun asetusarvo
  • Vikailmoitukset ja varoitukset

ECM-teknologian synkronimoottori, suuret hyötysuhteet ja suuri käynnistysmomentti, automaattinen irtiravistustoiminto ja integroitu moottorin täyssuojakytkin.

Häiriövalo, potentiaalivapaa yleishälytys, infrapuna-rajapinta langattomaan tiedonsiirtoon käyttö- ja huoltolaitteella Wilo-IR-monitori/-tikku.

Pistokepaikka Wilo-IF-moduuleille Stratos, rajapinnat kiinteistöautomaatiota tai kaksoispumppuhallintajärjestelmää varten (lisävarusteet: IF-moduulit Stratos Modbus, BACnet, LON, CAN, PLR, Ext.Off, Ext.Min, SBM, Ext.off/SBM tai DP).

Laippapumpuissa - laippamalleissa:

  • Vakiomalli pumpuille DN 40 – DN 65: Kombilaippa PN 6/10 (laippa PN 16 standardin EN 1092-2 mukaan) vastalaipalle PN 6 ja PN 16
  • Erikoismalli pumpuille DN 40 – DN 65: Laippa PN 16 (EN 1092-2 mukaan) vastalaipalle PN 16
Käyttötiedot
  • Aine
    Water
  • Suurin sallittu käyttöpaine PN
    10 bar
  • Suurin sallittu kokonaiskovuus käyttöveden kiertojärjestelmissä [d]
    3,57 mmol/l (20 °dH)
Moottorin tiedot
  • Häiriösäteily
    EN 61800-3;2004+A1;2012 / kotitalousympäristö (C1)
  • Häiriönsieto
    EN 61800-3;2004+A1;2012 / teollisuusympäristö (C2)
  • Verkkoliitäntä
    1~230 V, 50/60 Hz
  • Virran tulo P1 maks. P1 max
    125.0 W
  • Kierrosluku maks. nmax
    3700 rpm
  • Nimellisvirta IN
    1.10 A
  • Kotelointiluokka moottori
    IPX4D
  • Kaapeliläpivienti
    1 x PG7
Materiaalit
  • Juoksupyörä
    PPS-GF40
  • Akseli
    1.4122
  • Laakerin materiaali
    Hiiligrafiitti
Asennusmitat
  • Imupuolella putkiliitäntä RPS
    G 2
  • Painepuolella putkiliitäntä RPD
    G 2
  • Asennuspituus l0
    180 mm
Tietoja tilausten tekemisestä
  • Valmiste
    Wilo
  • Tuotekuvaus
    Stratos-Z 30/1-8
  • Nettopaino n. m
    5 kg
  • Tuotenumero
    2090470

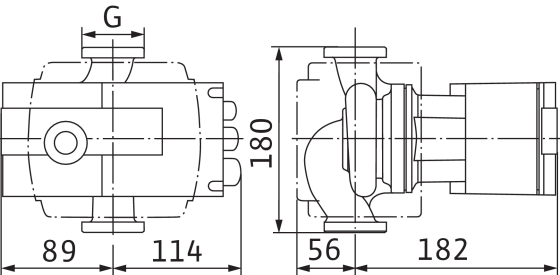

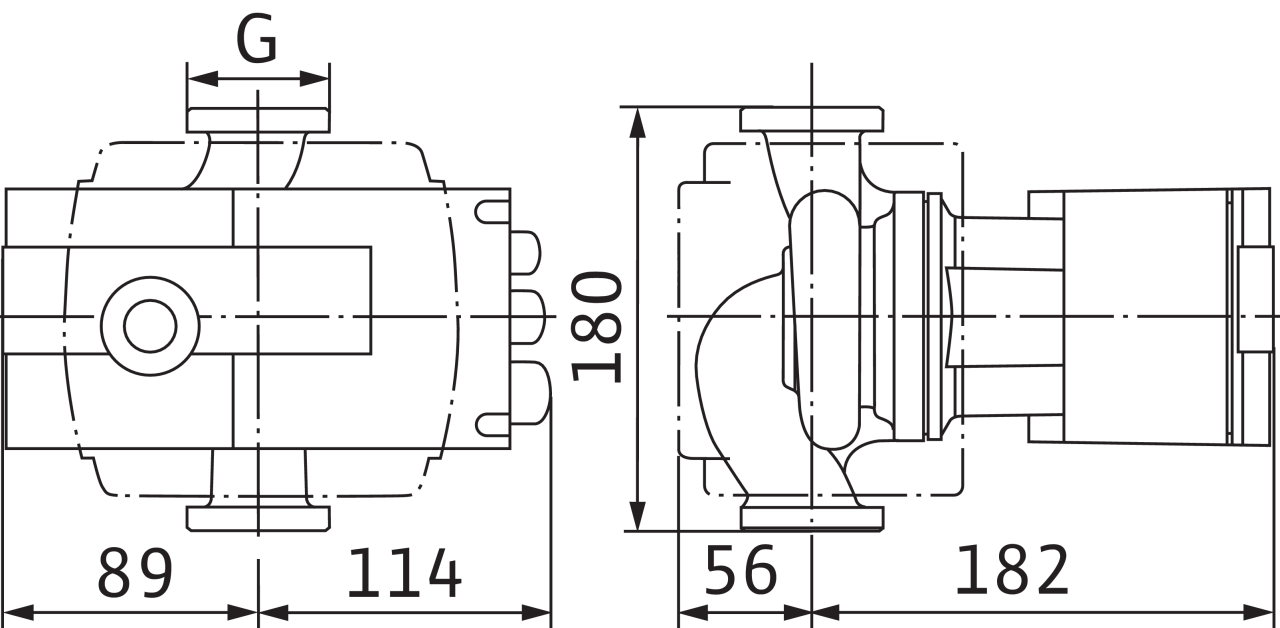

Mitat ja mittapiirrokset

Stratos

Stratos

Stratos

Stratos
Stratos
Stratos

Ominaiskäyrät

Stratos-Z 25/1-8 , 30/1-8

Stratos-Z 25/1-8 , 30/1-8
Stratos-Z 25/1-8 , 30/1-8

Liitinkaavio

Stratos

Stratos

SSM:Yleishälytys

(avautuva kontakti VDI 3814, kuormitettavuus 1 A, 250 V ~)

Vakio: 1~230 V, 50/60 Hz

Optio: 3~230 V, 50/60 Hz

Stratos

Tilaustiedot

Information for order placements
  • Valmiste
    Wilo
  • Tuotekuvaus
    Stratos-Z 30/1-8
  • EAN-numero
    4016322994299
  • Tuotenumero
    2090470
  • Bruttopaino n. m
    6.0 kg
  • Nettopaino n. m
    5 kg
  • Kokonaispituus L
    180.0 mm
  • Korkeus ilman pakkausta H
    238 mm
  • Väri
    vihreä/pronssi
  • Pakkausominaisuus
    Kuljetuspakkaus
  • Pakkaustapa
    Pahvilaatikko
  • Määrä/kerros
    8
  • Leveys ilman pakkausta L
    203.0 mm
  • Vähimmäistilausmäärä
    1
  • Määrä kuormalavaa kohden
    32
