Sub TWU 3-0204-HS-I

Tietolehti

Hydrauliset tiedot
  • Suurin sallittu käyttöpaine p
    40 bar
  • Maks. upotussyvyys
    15.00 m
  • Nostokorkeus maks. H
    8.34 m
  • Aineen min. lämpötila Tmin
    3 °C
  • Aineen maks. lämpötila Tmax
    35 °C
Moottorin tiedot
  • Verkkoliitäntä
    1~230 V, 50/60 Hz
  • Moottorin nimellisteho P2
    0.90 kW
  • Nimelliskierrosluku n
    2900 rpm
  • Nimellisvirta IN
    12.00 A
  • Käynnistystapa
    Suora online (DOL)
  • Maks. käynnistystiheys t
    30 1/h
  • Kotelointiluokka moottori
    IP58
  • Moottorin halkaisija Ø
    76.2 mm
  • Min. virtaama moottorissa m/s
    0.08 m/s
Materiaalit
  • Pumpun pesä
    1.4301
  • Juoksupyörä
    PC
  • Akseli
    1.4104
  • Moottorin materiaali
    1.4301
Asennusmitat
  • Painepuolella putkiliitäntä RPD
    Rp 1
Tietoja tilausten tekemisestä
  • Valmiste
    Wilo
  • Tuotekuvaus
    Sub TWU 3-0204-HS-I
  • EAN-numero
    4048482213392
  • Tuotenumero
    6064277
  • Nettopaino n. m
    10 kg
  • Bruttopaino n. m
    11.0 kg
  • Pituusmitta pakkauksen kanssa
    1150 mm
  • Korkeusmitta pakkauksen kanssa
    200 mm
  • Leveysmitta pakkauksen kanssa
    200 mm
  • Pakkausominaisuus
    Kuljetuspakkaus
  • Pakkaustapa
    Pahvilaatikko
  • Vähimmäistilausmäärä
    1

Erittelyteksti

Täysin upotettava, monivaiheinen uppomoottoripumppu radiaalisin juoksupyörin osarakenteisena pysty- tai vaakasuoraan asennukseen, integroidulla takaiskuventtiilillä. Integroidulla taajuusmuuttajalla varustettu korroosioton ansynkronimoottori, kiinteä käyntinopeus enintään 8400 1/min, liitettäväksi suoraan vaihtovirtaverkkoon. Uudelleenkäämitettävä, öljytäytteinen moottori itsevoitelevilla laakereilla, suunniteltu suurille kierrosluvuille. Moottorin ja taajuusmuuttajan jäähdytys tapahtuu myös siirrettävän nesteen välityksellä. Sen vuoksi yksikköä täytyy käyttää upotettuna. Pystysuorassa asennuksessa pitää kaivon halkaisijasta riippuen käyttää jäähdytysvaippaa. Vaakasuorassa asennuksessa pitää aina käyttää jäähdytysvaippaa. Veden pumppaukseen porarei'istä, maks. upotussyvyys 150 m ja maks. hiekkapitoisuus 50 g/m³.

Toimituksen sisältö:

  • Hydrauliikka + moottori valmiiksi asennettu
  • Taajuusmuuttaja
  • Liitäntäkaapeli käyttövesihyväksynnällä
  • Asennus- ja käyttöohje
Käyttötiedot
  • Aine
    Water
  • Nostokorkeus maks. H
    8.34 m
Yksikkö
  • Painepuolella putkiliitäntä RPD
    Rp 1
  • Suurin sallittu käyttöpaine p
    40 bar
  • Kotelointiluokka moottori
    IP58
  • Maks. upotussyvyys
    15.00 m
  • Aineen min. lämpötila Tmin
    3 °C
  • Aineen maks. lämpötila Tmax
    35 °C
  • Nettopaino n. m
    10 kg
Moottorin tiedot
  • Verkkoliitäntä
    1~230 V, 50/60 Hz
  • Moottorin nimellisteho P2
    0.90 kW
  • Nimelliskierrosluku n
    2900 rpm
  • Nimellisvirta IN
    12.00 A
  • Käynnistystapa
    Suora online (DOL)
  • Maks. käynnistystiheys t
    30 1/h
  • Moottorin halkaisija Ø
    76.2 mm
  • Min. virtaama moottorissa m/s
    0.08 m/s
Materiaalit
  • Pumpun pesä
    1.4301
  • Moottorin materiaali
    1.4301
  • Akseli
    1.4104
  • Juoksupyörä
    PC
Tietoja tilausten tekemisestä
  • Nettopaino n. m
    10 kg
  • Valmiste
    Wilo
  • Tuotekuvaus
    Sub TWU 3-0204-HS-I
  • Tuotenumero
    6064277

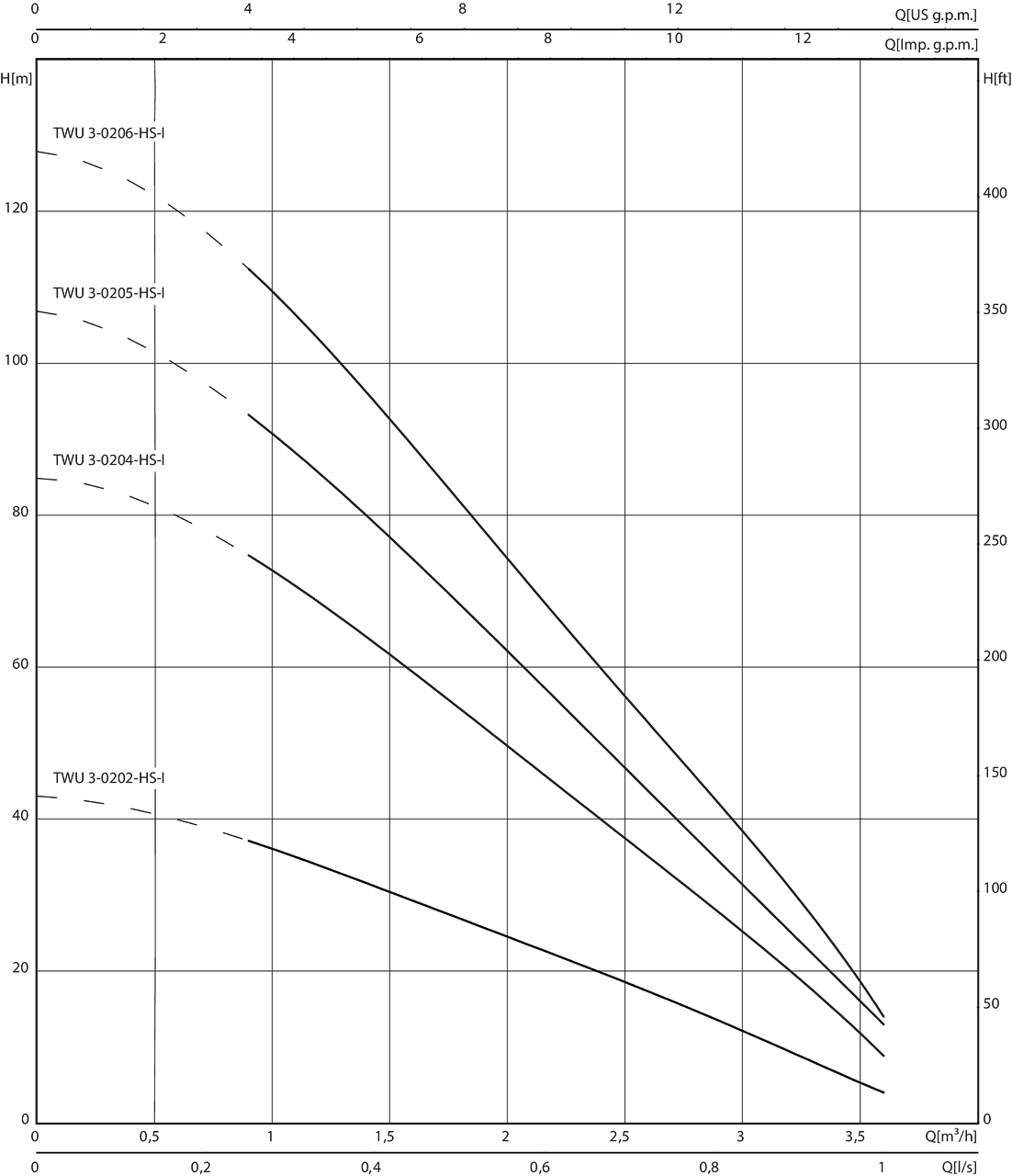

Ominaiskäyrät

Sub TWU 3 HS

Sub TWU 3 HS
Sub TWU 3 HS

Tilaustiedot

Information for order placements
  • Valmiste
    Wilo
  • Tuotekuvaus
    Sub TWU 3-0204-HS-I
  • EAN-numero
    4048482213392
  • Tuotenumero
    6064277
  • Bruttopaino n. m
    11.0 kg
  • Nettopaino n. m
    10 kg
  • Kokonaispituus L
    1085.0 mm
  • Korkeus ilman pakkausta H
    80 mm
  • Väri
    hopea
  • Pakkausominaisuus
    Kuljetuspakkaus
  • Pakkaustapa
    Pahvilaatikko
  • Määrä/kerros
    1
  • Leveys ilman pakkausta L
    80.0 mm
  • Vähimmäistilausmäärä
    1
  • Määrä kuormalavaa kohden
    1
