VeroLine-IP-E 65/115-1,5/2

Tietolehti

Hydrauliset tiedot
  • Vähimmäishyötysuhdeindeksi (MEI)
    0.4
  • Suurin sallittu käyttöpaine p
    10 bar
  • Aineen min. lämpötila Tmin
    -20 °C
  • Aineen maks. lämpötila Tmax
    120 °C
  • Ympäristölämpötila min. Tmin
    0 °C
  • Maks. ympäristölämpötila Tmax
    40 °C
Moottorin tiedot
  • Verkkoliitäntä
    3~380 V, 50/60 Hz
  • Moottorin energiatehokkuusluokka
    IE4
  • Moottorin nimellisteho P2
    1.50 kW
  • Nimellisvirta IN
    5.10 A
  • Nimelliskierrosluku n
    2900 1/min
  • Kierrosluku maks. nmax
    2900 rpm
  • Häiriösäteily
    EN 61800-3
  • Häiriönsieto
    EN 61800-3
  • Eristysluokka
    F
  • Kotelointiluokka moottori
    IP55
Materiaalit
  • Pumpun pesä
    EN-GJL-250
  • Juoksupyörä
    PPE/PS-GF30
  • Akseli
    1.4021
  • Akselin tiiviste
    AQ1EGG
  • Tiivistelaippa
    EN-GJL-250
Sallitut nesteet (muut nesteet tilauksesta)
  • Lämmitysvesi (VDI 2035:n mukaan)
    kyllä
  • Lämmönsiirtoöljy
    Erikoismalli lisähintaan
  • Jäähdytys- ja kylmävesi
    kyllä
  • Vesi-glykoli-seokset (20 – 40 til.-% glykoli ja aineen lämpötila ≤ 40 °C)
    kyllä
Asennusmitat
  • Asennuspituus L0
    340 mm
  • Imupuolella putkiliitäntä
    DN 65
  • Painepuolella putkiliitäntä
    DN 65
Tietoja tilausten tekemisestä
  • Valmiste
    Wilo
  • Tuotekuvaus
    VeroLine-IP-E 65/115-1,5/2
  • EAN-numero
    4048482647265
  • Tuotenumero
    2158824
  • Nettopaino n. m
    40 kg
  • Bruttopaino n. m
    49.4 kg
  • Pituusmitta pakkauksen kanssa
    795 mm
  • Korkeusmitta pakkauksen kanssa
    615 mm
  • Leveysmitta pakkauksen kanssa
    515 mm
  • Pakkausominaisuus
    Kuljetuspakkaus
  • Pakkaustapa
    Pahvilaatikko
  • Vähimmäistilausmäärä
    1

Erittelyteksti

Kuivamoottori-keskipakopumppu Inline-rakenteisena putkistoasennukseen tai asennukseen pohjalaatalle, integroitu taajuusmuuttaja elektroniseen säätöön esim. vakiota tai muuttuvaa eropainetta varten (Δp-c/Δp-v). 3-vaihemoottori taajuusmuuttajalla.

Rakenne:

  • Yksijaksoinen pienpaine-keskipakopumppu yksiosaisella akselilla
  • Spiraalipesä Inline-rakenteisena
  • Laippa PN 16 - porattu normin EN 1092-2 mukaan
  • Paineenmittausliitännät (R 1/8) asennetulle paine-eroanturille (malli ...-R1 ilman paine-eroanturia)
  • Pumpun pesä ja moottorilaippa vakiona kataforeesipinnoitteella
  • Liukurengastiiviste veden pumppaukseen T=120 °C saakka. Tmax = +40 °C saakka on 20 - 40 til.-% glykoliseos sallittua. Muut liukurengastiivisteet tai muut aineet/lämpötilat kyselyn perusteella.

Lisävarusteet:

  • Kannattimet perustakiinnitykseen
  • IR-monitori
  • IR-tikku
  • IF-moduuli PLR
  • IF-moduuli LON
  • IF-moduuli Modbus
  • IF-moduuli BACnet
  • IF-moduuli CAN
  • Säätöjärjestelmät VR-HVAC/CCe-HVAC/SCe-HVAC
  • Paine-eroanturisarjat (DDG) 0-10 V pumpuille mallissa ...–R1

Vakiovarusteena:

  • Yksipainikekäyttö käsikäyttötasolla:
    • Pumppu päälle/pois
    • Asetusarvon tai kierrosluvun säätö
    • Säätötavan valinta: Δp-c (paine-ero vakio), Δp-v (paine-ero suhteellinen), PID-säädin, n-constant (manuaalinen säätökäyttö)
    • Käyttötavan valinta kaksipumppukäytössä (pää-/varakäyttö, rinnakkaiskäyttö)
    • Kaikkien käyttöparametrien konfigurointi
    • Vian kuittaus
  • Näyttö pumpputiedoille:
    • Säätötapa
    • Asetusarvo (esim. paine-ero tai kierrosluku)
    • Vikailmoitukset ja varoitukset
    • Tosiarvot (esim. tehonkulutus, anturin tosiarvo)
    • käyttötiedot (esim. käyttötunnit, energiankulutus)
    • tilatiedot (esim. SSM- ja SBM-releen tila)
    • laitetiedot (esim. pumpun nimi)

Lisätoiminnot:

  • Rajapinnat: ohjaustulo "Remote OFF", "Ulkoinen pumpunvaihto“ (toimii vain kaksoispumppukäytössä), analoginen tulo 0–10 V, 2–10 V, 0–20 mA, 4–20 mA säädinkäyttöä varten (DDC) tai asetusarvon etäsäätöön, analoginen tulo 0–10 V, 2–10 V, 0–20 mA, 4–20 mA paineanturin tosiarvosignaalia varten, infrapuna-rajapinta langattomaan tiedonvaihtoon käyttö- ja huoltolaitteiden Wilo-IR-tikun/IR-monitorin kanssa, pistokepaikka Wilo IF -moduuleille Modbus, BACnet, CAN, PLR, LON kiinteistöautomaatioon yhdistämistä varten, konfiguroitavat, potentiaalivapaat häiriö- ja käyttö-/valmiusilmoitukset, rajapinta kaksoispumppujen tiedonvaihtoon
  • Säädettävä pumpun vaihdon aikaväli (kaksoispumppukäytössä)
  • Integroitu moottorin täyssuojakytkin
  • Eri käyttötavat lämmityssovellukselle (HV) ja ilmastointisovellukselle (AC)
  • Käytön esto
  • Eri käyttötasot: vakio/huolto
Käyttötiedot
  • Aine
    Water
  • Suurin sallittu käyttöpaine PN
    10 bar
  • Vähimmäishyötysuhdeindeksi (MEI)
    0.4
Moottorin tiedot
  • Moottorin energiatehokkuusluokka
    IE4
  • Häiriösäteily
    EN 61800-3
  • Häiriönsieto
    EN 61800-3
  • Verkkoliitäntä
    3~380 V, 50/60 Hz
  • Nimellisteho P2
    1500.0 W
  • Kierrosluku maks. nmax
    2900 rpm
  • Nimellisvirta IN
    5.10 A
  • Eristysluokka
    F
  • Kotelointiluokka moottori
    IP55
  • Moottorinsuoja
    integroitu
Materiaalit
  • Pumpun pesä
    EN-GJL-250
  • Juoksupyörä
    PPE/PS-GF30
  • Akseli
    1.4021
  • Akselin tiiviste
    AQ1EGG
  • Tiivistelaippa
    EN-GJL-250
Asennusmitat
  • Imupuolella putkiliitäntä
    DN 65
  • Painepuolella putkiliitäntä
    DN 65
  • Asennuspituus l0
    340 mm
Tietoja tilausten tekemisestä
  • Valmiste
    Wilo
  • Tuotekuvaus
    VeroLine-IP-E 65/115-1,5/2
  • Nettopaino n. m
    40 kg
  • Tuotenumero
    2158824

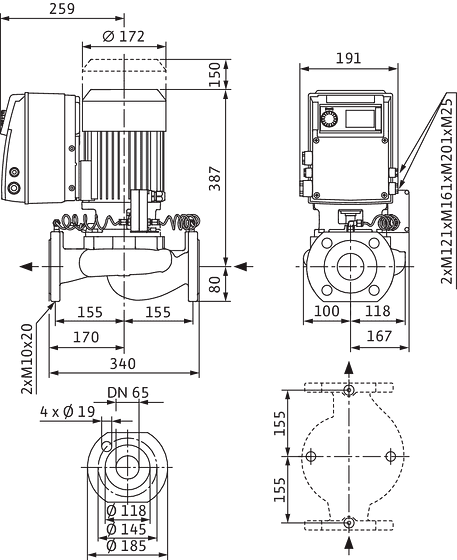

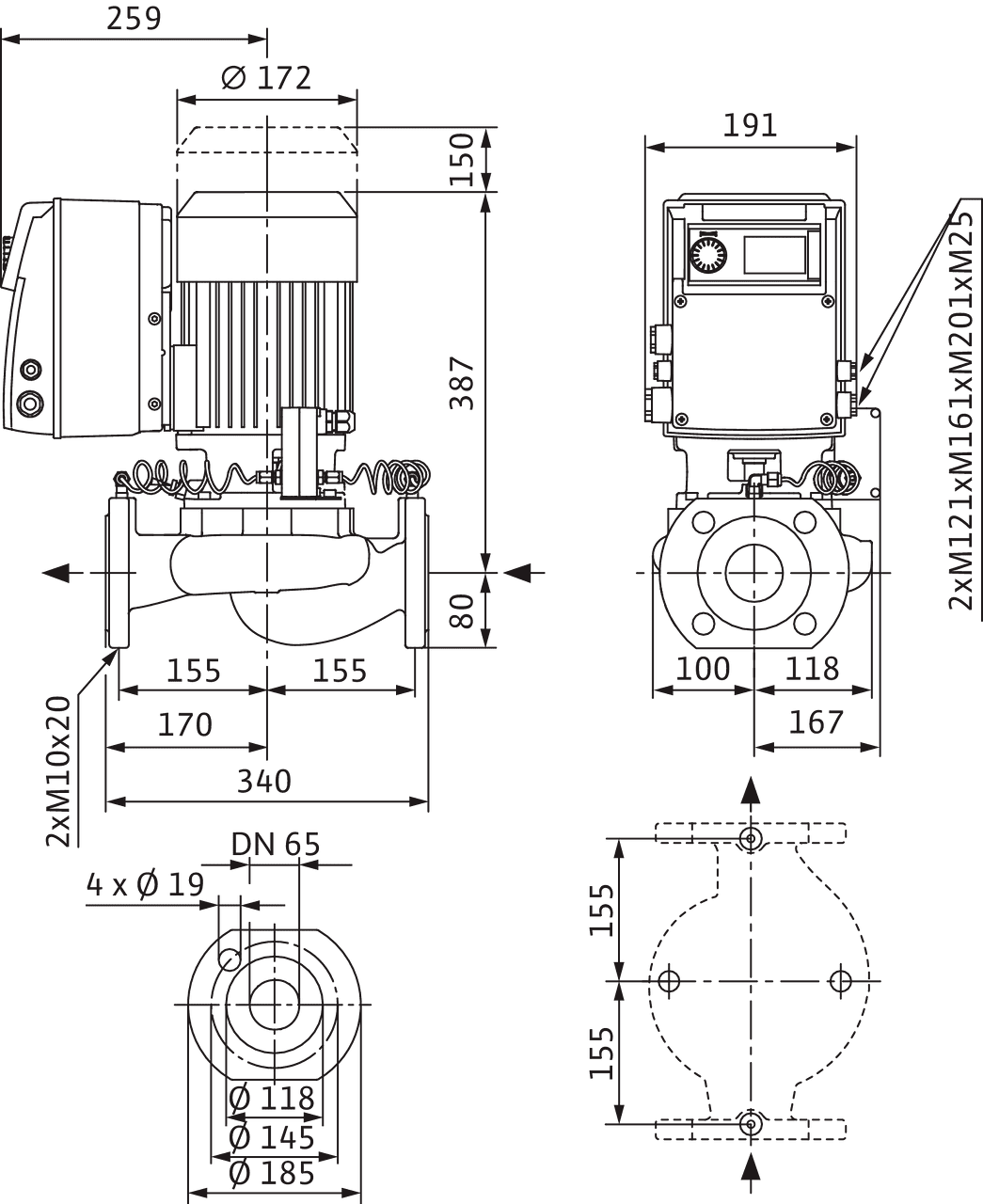

Mitat ja mittapiirrokset

VeroLine-IP-E 65/115-1,5/2

VeroLine-IP-E 65/115-1,5/2

Huomaa:

Pesä, jossa jalat perustukseen asennusta varten ja M10 reiät, konsolit kyselyn perusteella.

VeroLine-IP-E 65/115-1,5/2

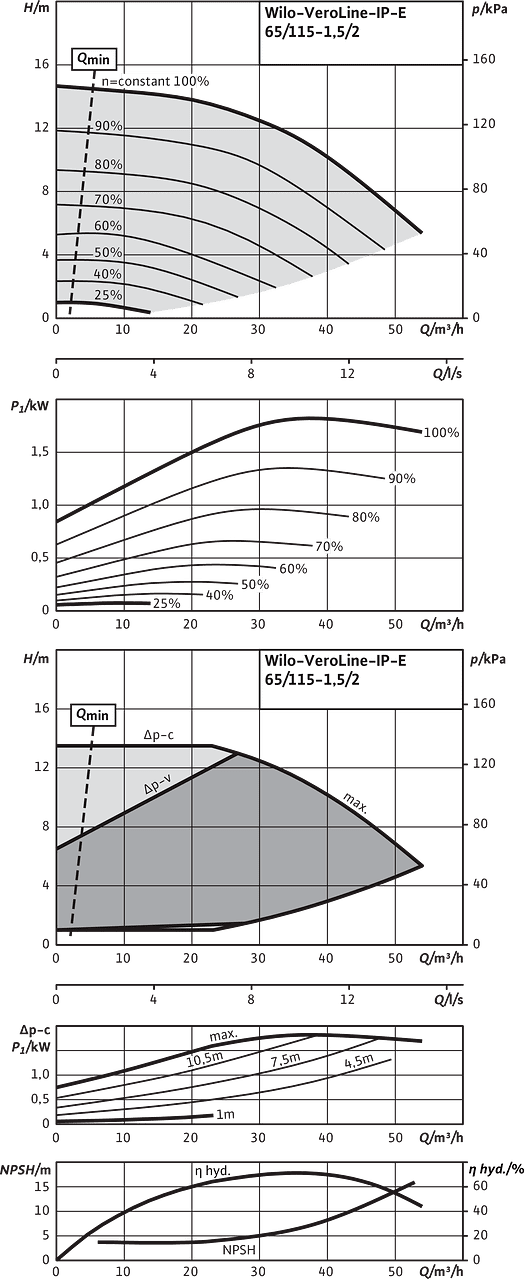

Ominaiskäyrät

VeroLine-IP-E 65/115-1,5/2

VeroLine-IP-E 65/115-1,5/2
VeroLine-IP-E 65/115-1,5/2

Tilaustiedot

Information for order placements
  • Valmiste
    Wilo
  • Tuotekuvaus
    VeroLine-IP-E 65/115-1,5/2
  • EAN-numero
    4048482647265
  • Tuotenumero
    2158824
  • Bruttopaino n. m
    49.4 kg
  • Nettopaino n. m
    40 kg
  • Kokonaispituus L
    466.8 mm
  • Korkeus ilman pakkausta H
    429 mm
  • Väri
    Vihreä
  • Pakkausominaisuus
    Kuljetuspakkaus
  • Pakkaustapa
    Pahvilaatikko
  • Määrä/kerros
    1
  • Leveys ilman pakkausta L
    267.0 mm
  • Vähimmäistilausmäärä
    1
  • Määrä kuormalavaa kohden
    1
