Wilo-Comfort-Vario COR MHIE.../VR

Mallisarjan kuvaus

Erityisominaisuudet/tuote-edut

  • Kompakti järjestelmä, jossa on erinomainen hinta-/laatusuhde jaloteräksisten, mallisarjan MHIE suurpaine-keskipakopumppujen ansiosta ilmajäähdytteisillä, integroiduilla taajuusmuuttajilla
  • Keskimääräistä suurempi säätöalue
  • Integroitu moottorin täyssuoja PTC:n avulla
  • Integroitu kuivakäynnin tunnistus, johon kuuluu automaattinen poiskytkentä vedenvähyyden sattuessa moottorin säätöelektroniikan avulla

Rakenne

Paineenkorotusasema, jossa 2 - 4 rinnakkain kytkettyä, normaalisti imevää jaloteräksestä valmistettua-suurpaine-keskipakoispumppua kierroslukusäädellyin moottorein

Käyttökohde

  • Täysautomaattinen vesihuolto ja paineenkorotus asuin-, toimisto- ja hallintorakennuksia varten sekä hotelleihin, sairaaloihin, tavarataloihin ja teollisuuden järjestelmiin
  • Käyttöveden, muun kuin juotavaksi tarkoitetun käyttöveden, jäähdytysveden, sammutusveden (lukuunottamatta normin DIN 14462 mukaisia sammutuslaitteita ja paikallisten paloviranomaisten luvalla) tai muiden käyttövesien pumppaamiseen, jotka eivät vahingoita rakenneosia kemiallisesti tai mekaanisesti eivätkä sisällä hankaavia tai pitkäkuituisia ainesosia.

Varustelu/toiminto

  • 2 - 4 pumppua järjestelmää kohti
  • Yhtäjaksoinen säätö, pumpuissa integroidut taajuusmuuttajat
  • Pumpattavan aineen kanssa kosketuksiin joutuvat rakenneosat korroosionkestäviä
  • Jalusta galvanoitu, korkeussäädettävät tärinänvaimentimet runkoäänen eristykseen
  • Sulkuvaruste jokaisessa pumpussa, imu- ja painepuolella
  • Takaiskuventtiili, painepuolella
  • Kalvopaineastia 8 l, PN16, painepuolella
  • Paineanturi, loppupainepuolella
  • Painemittari (esipainepuolella) saatavana lisävarusteena
  • Painemittari (painepuolella)
  • Kuivakäyntisuoja saatavana lisävarusteena

Toimituksen sisältö

  • Tehtaalla asennettu, toiminta- ja tiiviystarkastettu, liitäntävalmis paineenkorotusasema
  • Pakkaus
  • Asennus- ja käyttöohje

Tyyppiavain

Esimerkki:

Wilo-COR-3 MHIE 406/VR

COR

Kompakti paineenkorotusasema, johon integroitu käyntinopeussäätö

3

Pumppujen määrä

MHIE

Pumppusarja

4

Peruskuormapumpun nimellisvirtaama [m3/h]

06

Peruskuormapumpun vaihemäärä

VR

Säädinyksikkö; VR = Vario-säädin

Tekniset tiedot

  • Verkkoliitäntä 3~400 V ± 10 %, 50 Hz; 3~380/440 V ±10 %, 60 Hz, tyypistä riippuen myös 1~230 V, 50/60 Hz (muita malleja pyynnöstä)
  • Pumpattavan aineen maksimilämpötila 50 °C (valinnaisesti 70 °C)
  • Ympäristön lämpötila maks. + 40 °C
  • Käyttöpaine 16 bar
  • Tulopaine 10 bar
  • Liitäntänimelliskoot loppupainepuolella R 2" - DN 250
  • Liitäntöjen nimelliskoot tulovirtauksen puolella R 2" - DN 250
  • Käyntinopeusalue 1200 - 3770 1/min
  • Suojaluokka IP 54
  • Verkonpuoleinen suojaus A, AC 3 moottorin tehoa vastaavasti ja paikallisen sähköntoimittajan määräysten mukaan
  • Sallitut pumpattavat aineet (muut aineet pyynnöstä):Pumpattavia aineita koskeva huomautus: Sallittuja aineita ovat yleisesti vesityypit, jotka eivät vahingoita kemiallisesti eivätkä mekaanisesti käytettyjä materiaaleja eivätkä sisällä kuluttavia tai pitkäkuituisia aineksia.
    • Jäähdytysvesi
    • Juomavesi ja ei juotavaksi tarkoitettu käyttövesi
    • Sammutusvesi (vesijohto; kuiviin järjestelmiin eri pyynnöstä - noudata standardin DIN 1988 (EN 806) sisältämiä ja paloviranomaisten antamia erillisiä ohjeita!)

Materiaalit

  • Juoksupyörät jaloterästä 1.4301/1.4404
  • Vaihekammiot jaloterästä 1.4301/1.4404
  • Pumpun pesä jaloterästä 1.4301/1.4404
  • Akseli jaloterästä 1.4404
  • Tiivisteet EPDM (EP851)/FKM (Viton)
  • Rungon kansi jaloterästä 1.4301/1.4404
  • Pesän alaosa jaloterästä 1.4404
  • Liukurengastiiviste volframikarbidi/hiili
  • Painevaippa jaloterästä 1.4301/1.4404
  • Laakeri volframikarbidia
  • Pumpunjalka alumiinia

Kuvaus/rakenne

  • Perusrunko: sinkitty, korkeussuunnassa säädettävät tärinänvaimentimet runkoäänien eristämistä varten; muut mallit pyynnöstä
  • Putkisto: koko putkisto jaloterästä, sopii liitettäväksi kaikkiin kiinteistötekniikassa käytettyihin putkimateriaaleihin; putkisto suunnitellaan paineenkorotusaseman hydraulisen kokonaistehon mukaan
  • Pumput: käytetään 2–4 rinnan kytkettyä mallisarjojen MHIE 2.., 4.., 8.. ja 16.. pumppua; pumpun moottoriin asennetun taajuusmuuttajan ansiosta kaikkia näiden mallisarjojen pumppuja voi säätää portaattomasti; kaikki aineen kanssa kosketuksiin joutuvat pumpun rakenneosat ovat jaloterästä
  • Varusteet: jokaisessa pumpussa on imu- ja painepuolella sulkulaitteisto sekä DVGW-tarkastusmerkit tai rengassulkuläpät ja painepuolinen takaiskuventtiili, joka on DVGW-hyväksytty
  • Kalvopaineastiat: 8 l/PN 16 loppupainepuolella, kalvo butyylikautsua, hyväksytty elintarvikekäyttöön; tarkastus- ja korjaustoimenpiteitä varten varustettu sulkupalloventtiilillä, tyhjennyksellä ja läpivirtauskalusteilla DIN 4807 mukaan
  • Paineanturi: 4–20 mA, loppupainepuolella Comfort-Vario-keskussäätimen ohjausta varten
  • Painenäyttö: alku- ja loppupainepuolella painemittarilla (ø 63 mm); loppupaineen näyttö lisäksi digitaalisesti aakkosnumeerisessa LCD-näytössä Comfort-Vario-säätimessä
  • Säädin: laitteistossa on vakiovarusteena Vario-säädin VR

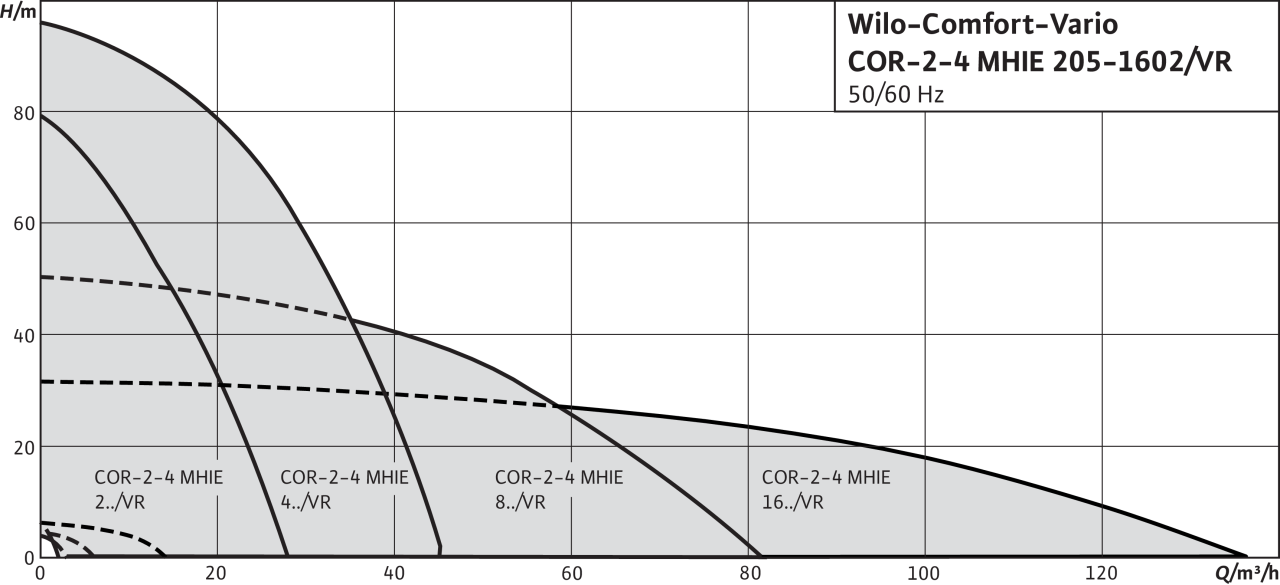

Kokonaistunnuskenttä

Comfort-Vario COR
