Wilo-DrainLift SANI-L

Mallisarjan kuvaus

Erityisominaisuudet/tuote-edut

  • Helppo asentaa ja kuljettaa kompaktin rakenteen ja kevyen painon ansiosta
  • Erittäin varmatoiminen kaksoispumppuaseman, suuren säätötilavuuden, termisen moottorinsuojan ja verkosta riippumattoman hälytyksen ansiosta
  • Ruostumaton ja siksi erittäin luotettava, koska materiaaleina on käytetty teknisiä muoveja ja jaloterästä
  • Vapaasti valittavat liitännät takaavat erittäin joustavan asennuksen
  • Useat valittavissa olevat vaihtoehdot, joiden ominaisuuksia ovat kaksi vapaan aukon kokoa (44/65 mm), jatkuvan ja ajoittaisen käytön käyttötapa sekä syövyttäville aineille tarkoitettu malli, takaavat monipuoliset käyttömahdollisuudet
  • Helppo huoltaa ja puhdistaa läpinäkyvän säiliön kannen ja takaiskuventtiilissä olevan puhdistusaukon ansiosta

Kompakti kaksoispumppu-pumppaamo kerros- ja rivitaloihin ja liikekiinteistöihin.

Kompakti kaksoisjätevesipumppaamo Wilo-DrainLift SANI-L on suuren pumppaustilavuutensa ja valittavissa olevien moottorin käyttötapojen - jatkuva käyttö ja ajoittainen käyttö - ansiosta ihanteellinen ratkaisu kerrostaloihin ja liikekiinteistöihin, joissa jäteveden ottoa ei valvota. 44 mm:n tai 65 mm:n vapaan aukon, vapaasti valittavien tuloliitäntöjen ja erityisen syövyttäville aineille tarkoitetun valinnaisen mallin ansiosta sen käyttö on joustavaa ja asennus helppoa. Helppokäyttöinen rakenne tekee huollosta erityisen vaivatonta.

Rakenne

Kompakti, kytkentävalmis ja täysin upotettava kaksoispumppu-pumppaamo ulostepitoisen jäteveden pumppaamiseen.

Käyttökohde

Ulostepitoisen jäteveden pumppaus:

  • Kun jätevettä ei voida johtaa luonnollisen valuman kautta viemäriverkostoon.
  • Padotusvarmaan vedenpoistoon, kun poistokohta on padotuskorkeuden alapuolella.

Varustelu/toiminto

  • Säätölaite, jossa on verkosta riippumaton hälytys ja yleishälytys
  • Pistokeasennus
  • Säiliö, jossa on tarkastusaukko ja läpinäkyvä kansi
  • Analoginen pinnankorkeuden mittaus (4... 20 mA)
  • Takaiskuventtiili, jossa tarkastusaukko
  • Terminen moottorin valvonta, jossa bi-metallianturi

Toimituksen sisältö

  • Pumppaamo, jossa on säätölaite ja pistokkeella varustettu liitäntäkaapeli
  • Laippayhde DN 80/100
  • Mansetti DN 100 paineliitännälle
  • Mansetti 75 mm ilmanpoistoliitännälle
  • Mansetti DN 50 tyhjennysliitännälle
  • Tulovirtaussarja, jossa reikäsaha 124 mm ja tiiviste DN 100
  • Kiinnitysmateriaali
  • Äänieristysmatto
  • 9 V akku
  • Käyttö- ja huoltokäsikirja

Tyyppiavain

Esimerkki: DrainLift SANI-L.17T/4C



DrainLift

Tuoteperhe



SANI

Viemäripumppuasema



L

Rakennekoko



17

Suurin nostokorkeus



T

Verkkoliitäntä:

  • M = 1~
  • T = 3~


4

Malli moottori ja säätölaite:

  • 1 = käyttötapa: S3, säätölaite: Control MS-L
  • 2 = käyttötapa: S1, säätölaite: Control MS-L
  • 3 = käyttötapa: S3, säätölaite: Control EC-L
  • 4 = käyttötapa: S1, säätölaite: Control EC-L


C

Malli syövyttäville aineille



Tekniset tiedot

  • Verkkoliitäntä: 1~230 V, 50 Hz tai 3~400 V, 50 Hz
  • Käyttötapa: S3 10%/S1
  • Pumpattavan aineen lämpötila: 3 ... 40 °C, maks. 65 °C 5 min. ajaksi
  • Ympäristölämpötila maks.: 40 °C
  • Säiliön tilavuus: 122 l
  • Hyötytilavuus suhteessa tulovirtauskorkeuteen*: 60 l (180 mm*) /76 l (250 mm*) /91 l (315 mm*)
  • Paineliitäntä: DN 80
  • Tulovirtausliitäntä: DN 100/150
  • Ilmanpoistoliitäntä: 75 mm
  • Säätölaitteen kotelointiluokka: IP54
  • Pumppaamon kotelointiluokka: IP68 (2 mWs / 7 d)

Materiaalit

  • Moottorin kotelo: 1.4404
  • Hydrauliikka: PP-GF30
  • Juoksupyörä: PP-GF30 tai 1.4408
  • Säiliö: PE
  • Takaiskuventtiili: PPS

Kuvaus/rakenne

Kaasu- ja vesitiivis kokoomasäiliö, jossa on vinosti kapeneva keräystila ja tarkastusaukko, jossa on läpinäkyvä kansi. Tulot ovat vapaasti valittavissa, pinnankorkeuden mittaus tapahtuu analogisella lähtösignaalilla 4…20 mA. Paineliitäntä, johon on asennettu tarkastusaukolla varustettu takaiskuventtiili.

Käyttö pintajäähdytteisen tai itsejäähdyttävän moottorin kautta, jossa on terminen moottorin valvonta.

Esiasennettu säätölaite automaattikäyttöä varten:

Wilo-Control MS-L

  • Yleishälytys, jossa potentiaalivapaa kosketin
  • Integroitu ja verkosta riippumaton hälytys
  • Säädettävä jälkikäyntiaika
  • 1,5 m liitäntäkaapeli, joka sisältää pistokkeen

Wilo-Control EC-L

  • Käyttö näytön ja symbolipohjaisen, aakkosnumeerisen valikon kautta
  • Yleishälytys, jossa potentiaalivapaa kosketin
  • Yksittäishälytys, jossa potentiaalivapaa kosketin
  • ModBus-rajapinta
  • Integroitu ja verkosta riippumaton hälytys
  • Säädettävä jälkikäyntiaika
  • 1,5 m liitäntäkaapeli, joka sisältää pistokkeen

Kokonaistunnuskenttä

Wilo-DrainLift SANI-L

Lataukset

Wilo-DrainLift SANI-S#Wilo-DrainLift SANI-M#Wilo-DrainLift SANI-L#Wilo-DrainLift SANI-XL

Tuotenumero 6088777
Painos 2020-06
Versionumero 01
Sivuformaatti 209.9 x 297.0 mm
Sivujen lukumäärä 40

PDF (3 MB)

Lataa

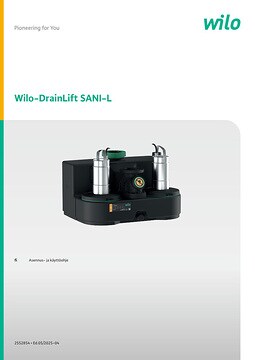

Wilo-DrainLift SANI-L

Tuotenumero 2552854
Painos 2020-06
Versionumero 01
Sivuformaatti 209.9 x 297.0 mm
Sivujen lukumäärä 32

PDF (5 MB)

Lataa
