Wilo-EMU FA...WR

Mallisarjan kuvaus

Erityisominaisuudet/tuote-edut

  • Irrottaa kohdennetusti sakan hiekanerottimesta mekaanisella sekoituslaitteella
  • Prosessivarmuutta Abrasit-materiaalin ja jaloteräksen käytön ansiosta
  • Sekoituslaitteen suora kiinnitys juoksupyörään mahdollistaa tärinättömän käytön ja pitkän käyttöajan
  • Hydrauliikan sisäpintojen Ceram-pinnoite tuo lisäsuojaa kulumiselta ja tekee järjestelmästä kestävän

Rakenne

Jäteveden tyhjennyspumppu mekaanisella sekoittimella jatkuvaan käyttöön kiinteää märkäasennusta varten.

Käyttökohde

Pitkäkuituisia osia sisältämättömien, voimakkaasti kuluttavien ja ulostepitoisten jätevesien pumppaaminen

Varustelu/toiminto

  • Raskas kestävä malli valurautaa
  • Itsejäähdyttävät moottorit 1- tai 2-kammiojärjestelmällä
  • Helppo asennus asennusyksiköllä tai pumpun jalkaa käyttäen
  • Mekaaninen sekoituslaite kiinnitetty suoraan juoksupyörään
  • Sekoitinpää kovavalumateriaalia Abrasit

Toimituksen sisältö

  • Mekaanisella sekoituslaitteella varustettu jäteveden tyhjennyspumppu
  • Kaapelipituus moottorirakennekokoon 17 saakka kiinteinä 10 m pituuksina, alkaen moottorirakennekoosta 20 asiakkaan toivomusten mukaan
  • Lisävarusteet asiakkaan toivomusten mukaan
  • Käyttö- ja huoltokäsikirja

Tyyppiavain

Esimerkki:

Wilo-EMU FA 08.52WR + T 17-6/16HEx

Hydrauliikka:

FA 08.52WR

FA

Jäteveden tyhjennyspumppu

08

x10 = paineliitännän nimelliskoko esim. DN 80

52

Tehon tunnusluku

W

Vortex-juoksupyörä

R

Mekaanisella sekoituslaitteella

Moottori:

T 17-6/16HEx

T

Moottorityyppi:

T = pintajäähdytteinen moottori ilman jäähdytysjärjestelmää

FK, FKT, HC = itsejäähdyttävä moottori aktiivisella jäähdytysjärjestelmällä

17

Rakennekoko

6

Napaluku

16

x10 = paketin pituus (mm)

H

Tiivistemalli:

H = akselitiivisterengas/liukurengastiiviste

G = kaksi erillistä liukurengastiivistettä

K = kasettitiiviste kahdella liukurengastiivisteellä

Ex

Ex-hyväksynnällä

Tekniset tiedot

  • Verkkoliitäntä: 3~400 V, 50 Hz
  • Käyttötapa upotettuna: S1
  • Käyttötapa ei-upotettuna itsejäähdyttävällä moottorilla: S1
  • Kotelointiluokka: IP68
  • Aineen maksimilämpötila: 3 - 40 °C, korkeammat lämpötilat erillisen tiedustelun perusteella
  • Vapaa aukko: 23 - 58 mm.
  • Kestovoidellut rullalaakerit
  • Maksimiupotussyvyys: 20 m

Materiaalit

  • Rungon osat: Valurautaa
  • Juoksupyörä: Valurautaa tai pallografiittivalurautaa
  • Staattiset tiivisteet: NBR
  • Tiivistys pumpun puolella: SiC/SiC
  • Tiivistys moottorin puolella: NBR tai SiC/SiC
  • Akseli: jaloteräs 1.4021
  • Sekoituslaite: Abrasiitti

Kuvaus/rakenne

Jäteveden tyhjennyspumppu mekaanisella sekoituslaitteella upotettavana lohkokoneikkona kiinteätä ja liikuteltavaa märkäasennusta varten.

Hydrauliikka

Painepuolinen poistoliitäntä on toteutettu vaakasuorilla laippaliitännöillä. Maksimaalisesti mahdollinen kuiva-aine on hydrauliikasta ja juoksupyörätyypistä riippuen maks. 8 %.

Juoksupyörämuotona käytetään ainoastaan Vortex-juoksupyöriä. Niihin on aksiaalisena jatkona moottoriakselille kiinnitetty mekaaninen sekoituslaite. Sekoitinpää valmistetaan kovavalumateriaalista Abrasit.

Moottori

Pintajäähdytteiset moottorit (T-moottori) luovuttavat hukkalämpönsä rungon osien kautta suoraan niitä ympäröivään pumpattavaan aineeseen. Nämä moottorit soveltuvat myös upotettuna jatkuvaan käyttöön.

Öljyllä täytetyt moottorit (FK-moottori) ja itsejäähdyttävät kuivamoottorit (FKT-, HC-moottori) luovuttavat hukkalämpönsä integroidun lämmönvaihtimen kautta pumpattavaan aineeseen. Tämän takia nämä moottorit soveltuvat jatkuvaan käyttöön upotettuna tai ei-upotettuna.

Kaikissa muissa moottoreissa on moottorin suojana tiivistyskammio pumpattavan aineen sisäänpääsyn estämiseksi. Kammioon pääsee käsiksi ulkoapäin ja sitä voidaan optionaalisesti valvoa tiivistystilaelektrodin avulla.

Kaikki käytettävät täyttöaineet ovat mahdollisesti biologisesti hajoavia ja ympäristölle vaarattomia.

Kaapelin sisäänvienti T-, HC- ja FKT-moottoreissa on pitkittäin vesitiivis. Kaapelipituuksia on saatavissa moottorirakennekokoon 17 saakka kiinteinä 10 m osina. Moottorirakennekoosta 20 alkaen voidaan kaapelin pituutta yksilöidysti mukauttaa.

Tiivistys

Riippuen moottorityypistä ovat seuraavat mallit mahdollisia pumpattavan aineen- ja moottorinpuolista tiivistystä varten:

  • Malli H: pumpattavan aineen puolella liukurengastiiviste, moottorin puolella radiaaliakselin tiivistysrengas
  • Malli G: kaksi toisistaan riippumatta toimivaa liukurengastiivistettä
  • Malli K: kasettitiiviste kahdella toisistaan riippumatta toimivalla liukurengastiivisteellä

Kokonaistunnuskenttä

Wilo-EMU FA ... WR

Lataukset

Wilo-EMU FA

Article Number 6074692
Edition 1606
Versionumero 04
Sivuformaatti A4
Sivujen lukumäärä 44

PDF (754 kB)

Lataa

Wilo-EMU FA

Article Number 6074691
Edition 1606
Versionumero 03
Sivuformaatti A4
Sivujen lukumäärä 56

PDF (867 kB)

Lataa

Wilo-EMU FA

Article Number 6074690
Edition 1606
Versionumero 04
Sivuformaatti A4
Sivujen lukumäärä 32

PDF (695 kB)

Lataa

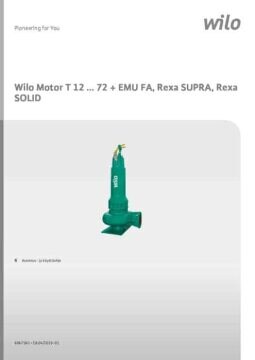

Wilo-Wilo-EMU FA
