Wilo-Medana CH1-LC

Mallisarjan kuvaus

Erityisominaisuudet/tuote-edut

  • Erittäin tehokas korkean hydraulisen tehon ansiosta
  • Erittäin luotettava, sillä tuote on vankka eikä muodosta suuria ääniä kiinteän vastarenkaan ja korroosiolta suojaavan kataforeesipinnoitetun tiivistelaipan ansiosta
  • Käytettävissä jopa 50 °C:n ympäristölämpötiloissa ja soveltuu siten laajennettuun aurinkopaneelikäyttöön erityisesti järjestelmään integroitavaksi

Tehokas järjestelmäintegraatio.

Wilo-Medana CH1-LC tarjoaa lujan pumpun pesänsä ansiosta suurta luotettavuutta ja korroosiota kestävien komponenttiensa ansiosta jopa 50 °C:n ympäristölämpötilassa laajan käyttöalueen suurempiin järjestelmiin integroimista varten. Normaalisti imevä monijaksoinen pumppu saavuttaa tällöin maksimaalisen hydraulisen tehon.

Rakenne

Normaalisti imevä, vaakatasoinen, monijaksoinen pumppu.

Käyttökohde

  • Vesihuolto ja paineenkorotus
  • Kastelu
  • Teollisuusprosessit

Varustelu/toiminto

  • Pumppu lohkorakenteisena
  • Kierreliittäntä
  • 1-vaihemoottori tai 3-vaihemoottori
  • 1-vaihemoottori integroidulla termisellä moottorinsuojalla

Toimituksen sisältö

  • Pumppu
  • Asennus- ja käyttöohje

Tyyppiavain

Esimerkki:

Wilo-MEDANA CH1-LC404-5/E/A/10T

MEDANA

Tuotekuvaus, pintapumppu

CH

Kaupallinen, vaakasuora

1

Mallisarja (1 = aloittelija, 3 = vakio, 5 = Premium)

LC

Pitkä akseli – pumpun pesä valurautaa

2

Vakiopumpun nimellinen virtaaman nopeus [m3/h]

02

Vakiopumppuvaiheiden lukumäärä

5

Kotelon materiaali GJL250

E

E = EPDM-tiiviste

A

A = taajuus 50 Hz / yksivaihe / 230 V



B = taajuus 60 Hz / yksivaihe / 220 V



C = taajuus 60 Hz / yksivaihe / 230 V



D = taajuus 50 Hz / kolmivaihe / 400 V



E = taajuus 50 Hz / kolmivaihe / 230 – 400 V



F = taajuus 60 Hz / kolmivaihe / 220 – 380 V



G = taajuus 60 Hz / kolmivaihe / 265 – 460 V



I = taajuus 60 Hz / kolmivaihe / 460 V

10

Nimellispaine (bar)

T

T = Kierreliitännät



P = Victaulic-liitännät

Tekniset tiedot

  • Verkkoliitäntä 1~230 V ± 10%, 50 Hz
  • Verkkoliitäntä: 3~230 V-400 V (±10 %), 50 Hz; 265-460 V (±10 %), 60 Hz
  • Aineen lämpötila -20 – +90 °C
  • Maksimikäyttöpaine 10 bar
  • Maks. tulopaine 6 bar
  • Kotelointiluokka IP55
  • Putkiliitäntöjen nimelliskoko Rp 1" – Rp 1 1/4", riippuen mallista

Materiaalit

  • Juoksupyörät, vaihekammiot ja pumpun pesä jaloterästä 1.4301/1.4404
  • Akseli 1.4301 tai 1.4404 jaloteräs
  • EPDM-tiiviste
  • Liukurengastiiviste: EPDM-malli: B-hiili/piikarbidi;
  • Laakerit volframikarbidia/alumiinioksidia
  • Pumpun jalusta ja pesä EN-GJL-250

Lataukset

Wilo-Medana CH1-LC

Tuotenumero 4234328
Painos 02/2020
Versionumero 02
Sivuformaatti 209.9 x 297.0 mm
Sivujen lukumäärä 24

PDF (3 MB)

Lataa

Tuote

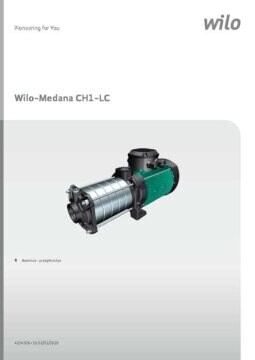

PDF: Wilo-Medana CH1-LC
