Wilo-Medana CH1-L

Mallisarjan kuvaus

Erityisominaisuudet/tuote-edut

  • Erittäin tehokas korkean hydraulisen tehon ansiosta
  • Yksinkertainen ja nopea käyttöönotto/huolto suurten aukkojen ansioista, joilla pumppu täytetään ja tyhjennetään
  • Erittäin luotettava, sillä tuote on vankka eikä muodosta suuria ääniä kiinteän vastarenkaan ja korroosiolta suojaavan kataforeesipinnoitetun tiivistelaipan ansiosta
  • Käytettävissä jopa 50 °C:n ympäristölämpötiloissa ja soveltuu siten monipuolisesti erityisesti järjestelmiin integroitavaksi
  • Soveltuu juomavesikäyttöön

Tehokas järjestelmäintegraatio.

Juomavesisertifikaattinsa ansiosta Wilo-Medana CH1-L sopii myös juomavesikäyttöön. Normaalisti imevä monijaksoinen pumppu on hydraulisesti erittäin tehokas. Pumpun kompakti ja vankka rakenne sekä korroosiota kestävät osat ja mahdollisuus käyttää tuotetta jopa 50 °C:n ympäristölämpötilassa mahdollistavat sen, että pumppua voidaan käyttää monipuolisesti suurissa järjestelmissä.

Rakenne

Normaalisti imevä, vaakatasoinen, monijaksoinen pumppu

Käyttökohde

• Vesihuolto ja paineenkorotus

• Kastelu

• Teollinen prosessi

Varustelu/toiminto

  • Jaloteräspumppu lohkorakenteisena
  • Kierreliittäntä
  • 1-vaihemoottori tai 3-vaihemoottori
  • 1-vaihemoottorissa integroitu terminen moottorisuoja (automaattinen uudelleenkäynnistys)

Toimituksen sisältö

  • Pumppu
  • Asennus- ja käyttöohje

Tyyppiavain

Esimerkki:

Wilo-MEDANA CH1-L.202-1/E/A/10T

MEDANA

Tuotekuvaus, pintapumppu

CH

Kaupallinen, vaakasuora

1

Mallisarja (1 = aloittelija, 3 = vakio, 5 = Premium)

L

Pitkä akseli

2

Vakiopumpun nimellinen virtaaman nopeus [m3/h]

02

Vakiopumppuvaiheiden lukumäärä

1

1 = AISI 304



2 = AISI 316L

E

E = EPDM-tiiviste

A

A = taajuus 50 Hz / yksivaihe / 230 V



B = taajuus 60 Hz / yksivaihe / 220 V



C = taajuus 60 Hz / yksivaihe / 230 V



D = taajuus 50 Hz / kolmivaihe / 400 V



E = taajuus 50 Hz / kolmivaihe / 230 – 400 V



F = taajuus 60 Hz / kolmivaihe / 220 – 380 V



G = taajuus 60 Hz / kolmivaihe / 265 – 460 V



I = taajuus 60 Hz / kolmivaihe / 460 V

10

Nimellispaine (bar)

T

T = Kierreliitännät



P = Victaulic-liitännät

Tekniset tiedot

  • Verkkoliitäntä: 1~230 V (±10 %), 50 Hz
  • Verkkoliitäntä: 3~230 V-400 V (±10 %), 50 Hz; 265-460 V (±10 %), 60 Hz
  • Aineen lämpötila -20 – +120 °C (EPDM), -20 – +90 °C (FKM)
  • Maks. käyttöpaine: 10 bar
  • Maks. imuputken paine: 6 bar
  • Kotelointiluokka: IP55
  • Putkiliitäntöjen nimelliskoko G1" – G2", riippuen mallista

Materiaalit

  • Juoksupyörät, vaihekammiot ja pumpun pesä jaloterästä 1.4301/1.4404
  • Akseli 1.4301 tai 1.4404 jaloteräs
  • EPDM/FKM- (Viton-) tiiviste
  • Liukurengastiiviste: EPDM-malli: B-hiili/piikarbidi/FKM-malli: B-hiili/piikarbidi
  • Laakerit volframikarbidia/alumiinioksidia
  • Pumpunjalka alumiinia

Lataukset

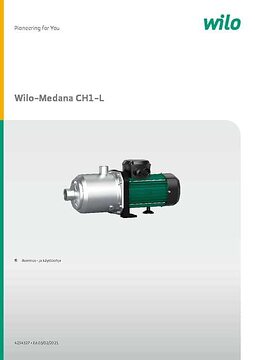

Wilo-Medana CH1-L
