Wilo-Rexa MINI3

Luotettava harmaa- ja jätevesipumppu talon veden ja pohjaveden poistoon.

Wilo-Rexa MINI3 on ihanteellinen vakiomallinen jäteveden tyhjennyspumppu talo- ja kohdetyhjennyksessä. Sen 40 mm:n vapaakuulaläpivienti on täydellinen harmaaveden ja ei ulostepitoisen jäteveden siirtämiseen. Pumppu soveltuu joustavasti sekä kiinteään että siirrettävään märkäasennukseen. Jos pumppu asennetaan DrainLift WS 50 -kaivoon, sillä voidaan pumpata ulostepitoista jätevettä, sillä järjestelmällä on standardin EN 12050-1 mukainen hyväksyntä. Optimoitu hydrauliikka tarjoaa korkeaa luotettavuutta yleiseen käyttöön erilaisilla pumpattavilla materiaaleilla. Kompaktin muotoilun ansiosta se voidaan asentaa myös kapeisiin vedenpoistokuoppiin. Öljyllä täytetty tiivistekammio ja kaksi tiivistettä takaavat pidemmät huoltovälit. Suora pääsy tärkeimpiin osiin tekee huollosta erittäin kätevää.

Erityisominaisuudet/tuote-edut

  • Hyvä hyötysuhde ja erittäin toimintavarma optimoidun hydrauliikan ansiosta
  • Yksinkertainen asennus myös ahtaissa vedenpoistokuopissa kompaktin muotoilun ja integroidun kondensaattorin, kevyen painon ja kierrelaipan ansiosta
  • Luotettava käyttö vedenpoistossa eri käyttökohteissa ruostumattoman juoksupyörän ja valetun kaapeliläpiviennin ansiosta
  • Tilava tiivistekammio ja kaksinkertainen tiiviste takaavat pidemmät huoltovälit
  • Nopea huolto tiivistekammion ja pumpun pesän hyvän käytettävyyden ansiosta

FAQ

Voiko pumppua käyttää myös WC:n jätevedelle?

Ei, tätä pumppua saa käyttää vain ei ulostepitoiselle jätevedelle standardin EN 12050-2 mukaisesti.

Voiko pumppua käyttää myös keittiöstä tulevalle harmaavedelle?

Kyllä, mutta harmaavesi on esipuhdistettava rasvanerotinjärjestelmällä.

Mikä on matalin vedenpinta, joka voidaan saavuttaa tällä pumpulla?

Matalin taso olisi imuliitännän taso, mutta silloin hydrauliikkaan pääsisi ilmaa. Sen vuoksi pumpun pesän korkeus on dokumentoitu matalimmaksi vedenpinnaksi.

Pumpun siirrettävää mallia voidaan käyttää manuaalisesti, kunnes ilmaa alkaa päästä hydrauliikkaan.

Kiinteissä asennuksissa voidaan asentaa lattian alle kaivo, jollainen on mahdollinen Wilo-DrainLift Box -järjestelmän kanssa.

Haluaisin asentaa kaksi yksivaiheista pumppua, jotka on varustettu uimurikytkimellä. Miten kummankin pumpun uimuria käytetään?

Uimurikytkin on deaktivoitava, jotta voit asettaa sen niin, että uimuri on ylhäällä, ja sitten käyttää suositelluilla lisävarusteilla varustettua säätölaitetta, tai jos mahdollista, voit valita mieluummin pumpun, jossa ei ole uimurikytkintä.

Mallisarjan kuvaus

Erityisominaisuudet/tuote-edut

  • Hyvä hyötysuhde ja erittäin toimintavarma optimoidun hydrauliikan ansiosta
  • Yksinkertainen asennus myös ahtaissa vedenpoistokuopissa kompaktin muotoilun ja integroidun kondensaattorin, kevyen painon ja kierrelaipan ansiosta
  • Luotettava käyttö vedenpoistossa eri käyttökohteissa ruostumattoman juoksupyörän ja valetun kaapeliläpiviennin ansiosta
  • Tilava tiivistekammio ja kaksinkertainen tiiviste takaavat pidemmät huoltovälit
  • Nopea huolto tiivistekammion ja pumpun pesän hyvän käytettävyyden ansiosta

Luotettava harmaa- ja jätevesipumppu talon veden ja pohjaveden poistoon.

Wilo-Rexa MINI3 on ihanteellinen vakiomallinen jäteveden tyhjennyspumppu talo- ja kohdetyhjennyksessä. Sen 40 mm:n vapaakuulaläpivienti on täydellinen harmaaveden ja ei ulostepitoisen jäteveden siirtämiseen. Pumppu soveltuu joustavasti sekä kiinteään että siirrettävään märkäasennukseen. Jos pumppu asennetaan DrainLift WS 50 -kaivoon, sillä voidaan pumpata ulostepitoista jätevettä, sillä järjestelmällä on standardin EN 12050-1 mukainen hyväksyntä. Optimoitu hydrauliikka tarjoaa korkeaa luotettavuutta yleiseen käyttöön erilaisilla pumpattavilla materiaaleilla. Kompaktin muotoilun ansiosta se voidaan asentaa myös kapeisiin vedenpoistokuoppiin. Öljyllä täytetty tiivistekammio ja kaksi tiivistettä takaavat pidemmät huoltovälit. Suora pääsy tärkeimpiin osiin tekee huollosta erittäin kätevää.

Rakenne

Jäteveden tyhjennyspumppu jaksoittaiseen käyttöön kiinteää ja liikuteltavaa märkäasennusta varten.

Käyttökohde

Seuraavien pumppaus:

  • Jätevesi, ei ulostepitoinen
  • Harmaavesi

Huomautus: Jos pumppu asennetaan DrainLift WS 50 -kaivoon, sillä voidaan pumpata ulostepitoista jätevettä. Järjestelmällä on standardin EN 12050-1 mukainen hyväksyntä.

Varustelu/toiminto

  • Liitäntäkaapeli ja
    • Pistoke (P-malli)
    • Pistoke ja uimurikytkin (A-malli)
    • vapaa kaapelinpää (3~)
  • Itsekytkeytyvä terminen moottorin valvonta

Toimituksen sisältö

Pumppu liitäntäkaapelilla ja

    • Pistoke (P-malli)
    • Pistoke ja uimurikytkin (A-malli)
    • vapaa kaapelinpää (3~)

Asennus- ja käyttöohje

Tyyppiavain

Esim.:

Wilo-Rexa MINI3-V04.11/M06-523/A-5M

Rexa

Jäteveden tyhjennyspumppu

MINI3

Mallisarja

V

Vortex-juoksupyörä

04

Paineliitännän nimelliskoko G 1½

11

Maks. nostokorkeus, m

M

Verkkoliitännän malli:

M = 1~

T = 3~

06

Arvo/10 = moottoriteho P2 kW:na

5

Taajuus (5 = 50 Hz, 6 = 60 Hz)

23

Nimellisjännitteen avain

A

Sähköinen lisävarustus:

  • Ilman = Vapaalla kaapelinpäällä
  • P = Pistokkeella
  • A = uimurikytkimellä ja pistokkeella

5M

Liitäntäkaapelin pituus

Tekniset tiedot

  • Verkkoliitäntä: 1~ 230 V, 50 Hz tai 3~ 400 V, 50 Hz
  • Käyttötapa upotettuna: S1
  • Käyttötapa upottamattomana: S3 15%
  • Kotelointiluokka: IP68
  • Eristysluokka: F
  • Väliaineen lämpötila: 3 ... 40 °C
  • Vapaa aukko: 40 mm

Materiaalit

  • Pumpun pesä: valurauta
  • Juoksupyörä: komposiittimateriaali
  • Imuyhteen peitelevy: jaloteräs
  • Moottorin kotelo: jaloteräs
  • Akseli: jaloteräs
  • Tiiviste, moottorin puolella: NBR
  • Tiiviste, aineen puolella: SiC/SiC
  • Tiiviste, staattinen: NBR

Kuvaus/rakenne

Jäteveden tyhjennyspumppu upotettavana monobloc-yksikkönä ajoittaiseen käyttöön tarkoitettua siirrettävää märkäasennusta varten.

Hydrauliikka

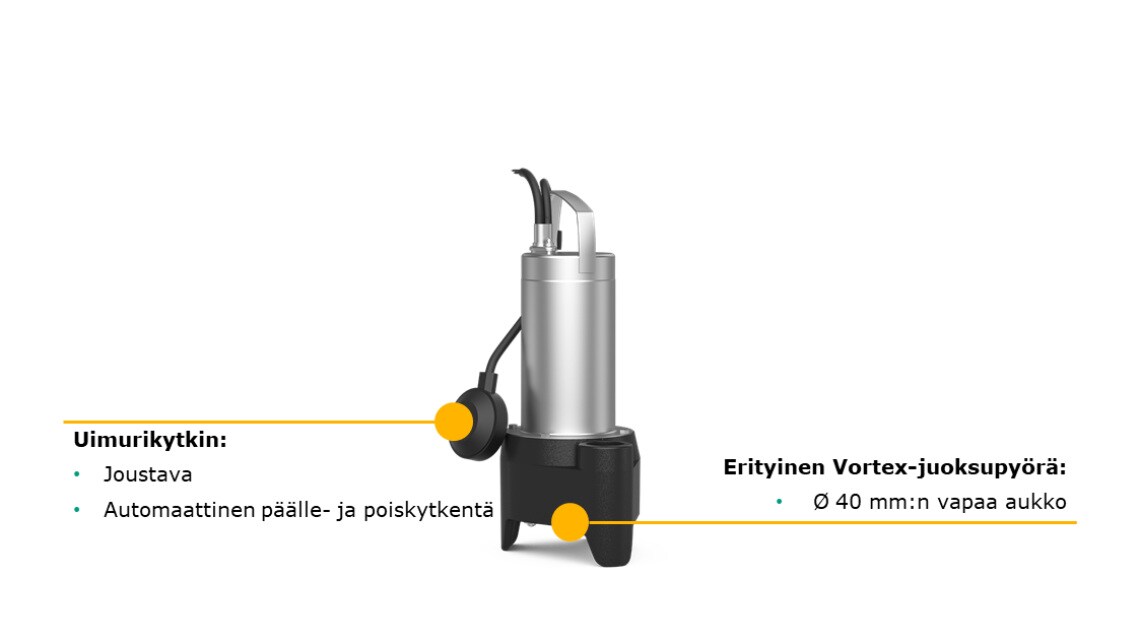

Pumppu, jossa on avoin Vortex-juoksupyörä ja 40 mm:n vapaa aukko. Paineliitäntä pystyasentoisena kierreliitäntänä.

Moottori

Pintajäähdytteinen moottori 1-vaihe- (integroidulla käyttökondensaattorilla) tai 3-vaihevirtamalleina suorakäynnistykseen. Hukkalämpö siirtyy moottorin kotelon kautta suoraan sitä ympäröivään aineeseen. Moottoreita voidaan käyttää upotettuna jatkuvassa käytössä (S1) ja upottamattomana ajoittaisessa käytössä (S3).

Moottori on varustettu itsekytkeytyvällä termisellä moottorin valvonnalla. Toisin sanoen moottori kytkeytyy ylikuumenemisen yhteydessä pois päältä ja jäähtymisen jälkeen automaattisesti uudestaan päälle.

Liitäntäkaapelin pituus on 5 m tai 10 m, ja se on saatavilla seuraavina malleina:

  • Vapailla kaapelinpäillä
  • Pistokkeella
  • uimurikytkimellä ja pistokkeella

Tiivistys

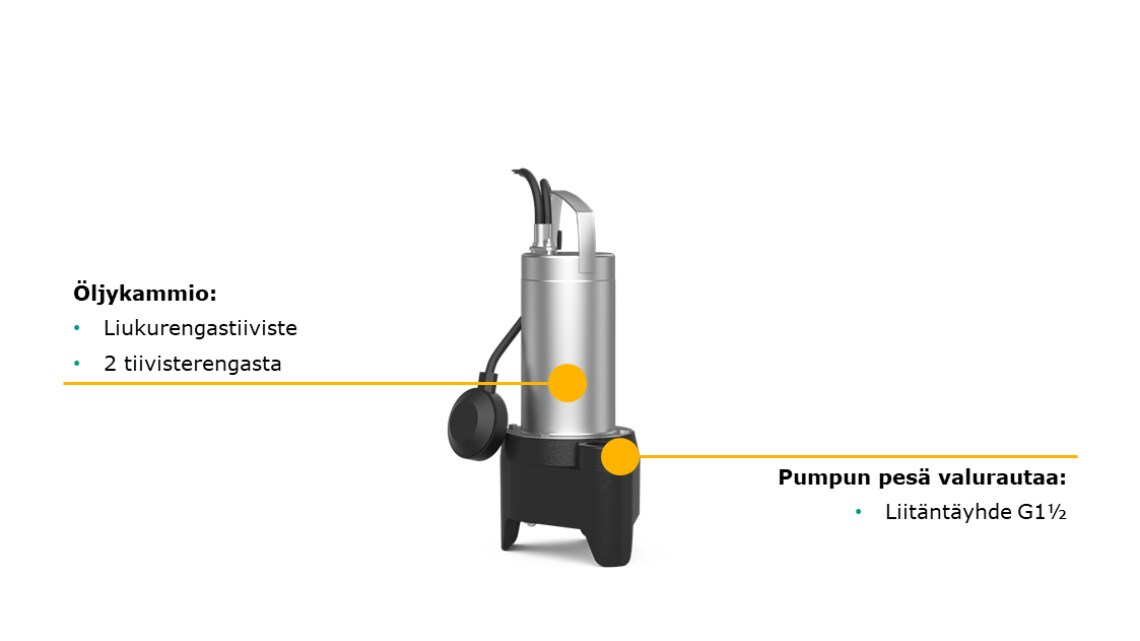

Tiivistys tapahtuu pumpattavan aineen puolella liukurengastiivisteellä, moottorin puolella akselitiivisterenkaalla. Tiivisteiden välissä on tiivistyskammio, joka on täytetty valkoöljyllä.

Kokonaistunnuskenttä

Wilo-Rexa MINI3
