Yonos MAXO 100/0,5-12 PN6

Tietolehti

Hydrauliset tiedot
  • Suurin sallittu käyttöpaine PN
    6 bar
  • Nostokorkeus maks. H
    12.00 m
  • Virtaama maks. Q
    64 m³/h
  • Vähimmäistulokorkeus 50 °C:ssa
    7
  • Vähimmäistulokorkeus 95 °C:ssa
    15
  • Vähimmäistulokorkeus 110 °C:ssa
    23
  • Aineen min. lämpötila Tmin
    -20 °C
  • Aineen maks. lämpötila Tmax
    110 °C
  • Ympäristölämpötila min. Tmin
    -20 °C
  • Maks. ympäristölämpötila Tmax
    40 °C
Moottorin tiedot
  • Energiatehokkuusindeksi (EEI)
    0.20
  • Verkkoliitäntä
    1~230 V ±10%, 50/60 Hz
  • Nimellisvirta IN
    0.30 A
  • Nimellisvirta IN
    6.80 A
  • Kierrosluku min. nmin
    900 rpm
  • Kierrosluku maks. nmax
    3300 rpm
  • Tehon kulutus (min) P1 min
    40.0 W
  • Virran tulo P1 maks. P1 max
    1550.0 W
  • Häiriösäteily
    EN 61800-3;2004+A1;2012 / kotitalousympäristö (C1)
  • Häiriönsieto
    EN 61800-3;2004+A1;2012 / teollisuusympäristö (C2)
  • Kaapeliläpivienti
    2 x M20x1.5
  • Eristysluokka
    F
  • Kotelointiluokka
    IPX4D
Materiaalit
  • Pumpun pesä
    EN-GJL-250
  • Juoksupyörä
    PP-LGF50
  • Akseli
    1.4028
  • Laakerin materiaali
    Hiiligrafiitti
Asennusmitat
  • Painepuolella putkiliitäntä RPD
    DN 100
  • Imupuolella putkiliitäntä RPS
    DN 100
  • Asennuspituus l0
    360 mm
Tietoja tilausten tekemisestä
  • Valmiste
    Wilo
  • Tuotekuvaus
    Yonos MAXO 100/0,5-12 PN6
  • EAN-numero
    4048482407975
  • Tuotenumero
    2120660
  • Nettopaino n. m
    33 kg
  • Bruttopaino n. m
    36.9 kg
  • Pituusmitta pakkauksen kanssa
    525 mm
  • Korkeusmitta pakkauksen kanssa
    375 mm
  • Leveysmitta pakkauksen kanssa
    385 mm
  • Pakkausominaisuus
    Kuljetuspakkaus
  • Pakkaustapa
    Pahvilaatikko
  • Vähimmäistilausmäärä
    1

Erittelyteksti

High efficiency -pumppu Wilo-Yonos MAXO

elektronisesti ohjattu,

Märkämoottori-kiertovesipumppu, EMC-teknologiaa käyttävä synkronimoottori ja integroitu tehonsäätö portaattomaan paine-erosäätöön. Soveltuu kaikkiin lämmitys-, ilmanvaihto- ja ilmastointisovelluksiin.

Vakiona:

  • Esivalittavat säätötavat kuormituksen optimointiin: Δp-c (paine-ero vakio), Δp-v (paine-ero suhteellinen)
  • 3 nopeustasoa (n = vakio)
  • LED-merkkivalo asetusarvon säätöä varten ja vikasignaalien näyttö
  • Sähköliitäntä Wilo-Stecker -laitteella
  • Häiriövalo ja kosketin yleishälytystä varten

Laippapumpuissa - laippamalleissa:

  • Vakiorakenne pumpuille DN 32 – DN 65: Kombilaippa PN 6/10 (laippa PN 16 standardin EN 1092-2 mukaan) vastalaipalle PN 6 ja PN 16
  • Vakiorakenne pumpuille DN 80 / DN 100: Laippa PN 6 (PN 16 standardin EN 1092-2 mukaan) vastalaipalle PN 6
Käyttötiedot
  • Aine
    Water
  • Suurin sallittu käyttöpaine PN
    6 bar
  • Vähimmäistulokorkeus 50 °C:ssa
    7
  • Vähimmäistulokorkeus 95 °C:ssa
    15
  • Vähimmäistulokorkeus 110 °C:ssa
    23
Moottorin tiedot
  • Energiatehokkuusindeksi (EEI)
    0.20
  • Häiriösäteily
    EN 61800-3;2004+A1;2012 / kotitalousympäristö (C1)
  • Häiriönsieto
    EN 61800-3;2004+A1;2012 / teollisuusympäristö (C2)
  • Verkkoliitäntä
    1~230 V, 50/60 Hz
  • Virran tulo P1 maks. P1 max
    1550.0 W
  • Kierrosluku min. nmin
    900 rpm
  • Kierrosluku maks. nmax
    3300 rpm
  • Kotelointiluokka moottori
    IPX4D
  • Kaapeliläpivienti
    2 x M20x1.5
Materiaalit
  • Pumpun pesä
    EN-GJL-250
  • Juoksupyörä
    PP-LGF50
  • Akseli
    1.4028
  • Laakerin materiaali
    Hiiligrafiitti
Asennusmitat
  • Imupuolella putkiliitäntä RPS
    DN 100
  • Painepuolella putkiliitäntä RPD
    DN 100
  • Asennuspituus l0
    360 mm
Tietoja tilausten tekemisestä
  • Valmiste
    Wilo
  • Tuotekuvaus
    Yonos MAXO 100/0,5-12 PN6
  • Nettopaino n. m
    33 kg
  • Tuotenumero
    2120660

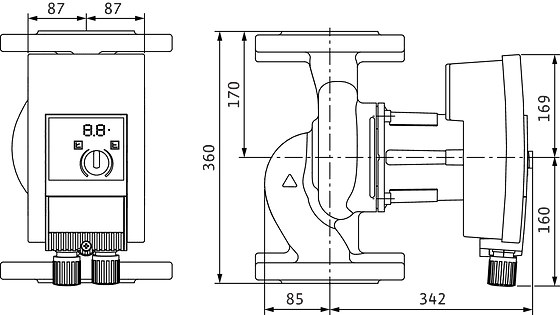

Mitat ja mittapiirrokset

Yonos MAXO 100/0,5-12

Yonos MAXO 100/0,5-12
Yonos MAXO 100/0,5-12

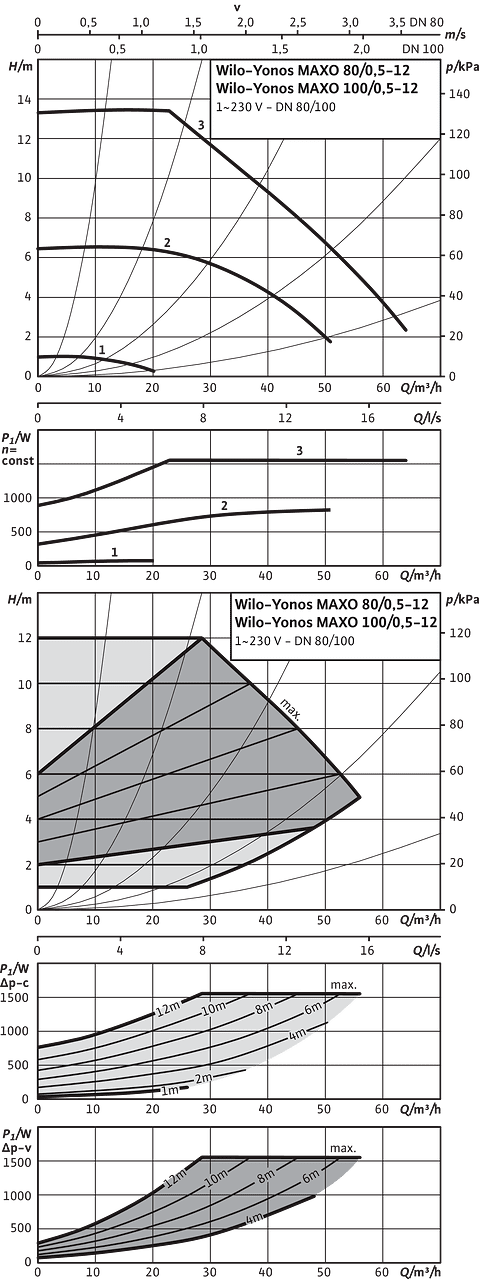

Ominaiskäyrät

Yonos MAXO 80/0,5-12

Yonos MAXO 80/0,5-12
Yonos MAXO 80/0,5-12

Liitinkaavio

Stratos

Stratos

SSM:Yleishälytys

(avautuva kontakti VDI 3814, kuormitettavuus 1 A, 250 V ~)

Vakio: 1~230 V, 50/60 Hz

Optio: 3~230 V, 50/60 Hz

Stratos

Tilaustiedot

Information for order placements
  • Valmiste
    Wilo
  • Tuotekuvaus
    Yonos MAXO 100/0,5-12 PN6
  • EAN-numero
    4048482407975
  • Tuotenumero
    2120660
  • Bruttopaino n. m
    36.9 kg
  • Nettopaino n. m
    33 kg
  • Kokonaispituus L
    360.0 mm
  • Korkeus ilman pakkausta H
    443 mm
  • Väri
    vihreä/musta
  • Pakkausominaisuus
    Kuljetuspakkaus
  • Pakkaustapa
    Pahvilaatikko
  • Määrä/kerros
    4
  • Leveys ilman pakkausta L
    220.0 mm
  • Vähimmäistilausmäärä
    1
  • Määrä kuormalavaa kohden
    12
