Yonos MAXO-D 40/0,5-8 PN6/10

Tietolehti

Hydrauliset tiedot
  • Suurin sallittu käyttöpaine PN
    10 bar
  • Nostokorkeus maks. H
    8.00 m
  • Virtaama maks. Q
    17.5 m³/h
  • Vähimmäistulokorkeus 50 °C:ssa
    3
  • Vähimmäistulokorkeus 95 °C:ssa
    10
  • Vähimmäistulokorkeus 110 °C:ssa
    16
  • Aineen min. lämpötila Tmin
    -20 °C
  • Aineen maks. lämpötila Tmax
    110 °C
  • Ympäristölämpötila min. Tmin
    -20 °C
  • Maks. ympäristölämpötila Tmax
    40 °C
Moottorin tiedot
  • Energiatehokkuusindeksi (EEI)
    0.23
  • Verkkoliitäntä
    1~230 V ±10%, 50/60 Hz
  • Nimellisvirta IN
    0.15 A
  • Nimellisvirta IN
    1.33 A
  • Kierrosluku min. nmin
    1200 rpm
  • Kierrosluku maks. nmax
    4800 rpm
  • Tehon kulutus (min) P1 min
    10.0 W
  • Tehon kulutus P1 max
    305.0 W
  • Häiriösäteily
    EN 61800-3;2004+A1;2012 / kotitalousympäristö (C1)
  • Häiriönsieto
    EN 61800-3;2004+A1;2012 / teollisuusympäristö (C2)
  • Kaapeliläpivienti
    2 x M20x1.5
  • Eristysluokka
    F
  • Kotelointiluokka
    IPX4D
Materiaalit
  • Pumpun pesä
    EN-GJL-250
  • Juoksupyörä
    PPS-GF40
  • Akseli
    1.4122
  • Laakerin materiaali
    hiili, metallikyllästetty
Asennusmitat
  • Painepuolella putkiliitäntä
    DN 40
  • Imupuolella putkiliitäntä
    DN 40
  • Asennuspituus l0
    220 mm
Tietoja tilausten tekemisestä
  • Valmiste
    Wilo
  • Tuotekuvaus
    Yonos MAXO-D 40/0,5-8 PN6/10
  • EAN-numero
    4048482274898
  • Tuotenumero
    2120664
  • Nettopaino n. m
    18 kg
  • Bruttopaino n. m
    19.3 kg
  • Pituusmitta pakkauksen kanssa
    419 mm
  • Korkeusmitta pakkauksen kanssa
    300 mm
  • Leveysmitta pakkauksen kanssa
    345 mm
  • Pakkausominaisuus
    Kuljetuspakkaus
  • Pakkaustapa
    Pahvilaatikko
  • Vähimmäistilausmäärä
    1

Erittelyteksti

High efficiency -pumppu Wilo-Yonos MAXO-D, elektroninen säätö. Märkämoottori-kaksoispumppu, ECM-teknologian mukainen synkronimoottori ja integroitu tehonsäätö portaattomaan paine-erosäätöön. Soveltuu kaikkiin lämmitys-, ilmanvaihto- ja ilmastointisovelluksiin.

Jokaista pumppua voidaan käyttää yksittäin (pää-/varakäyttö). Automaattista häiriön aiheuttamaa virran poiskytkentää varten on asiakkaan hankittava vastaava säätölaite.

Vakiovarusteena:

  • Esivalittavat säätötavat optimaaliseen kuormituksen mukautukseeen: Δp-c (eropaine constant), Δp-v (eropaine variabel)
  • 3 nopeustasoa (n = vakio)
  • LED-merkkivalo asetusarvon säätöä varten ja vikasignaalien näyttö
  • Sähköliitäntä Wilo-Stecker -laitteella
  • Häiriövalo ja kosketin yleishälytystä varten

Laippapumpuissa - laippamalleissa:

  • Vakiorakenne pumpuille DN 32 - DN 65: Kombilaippa PN 6/10 (laippa PN 16 normin EN 1092-2 mukaan) vastalaipalle PN 6 ja PN 16
  • Vakiorakenne pumpuille DN 80 / DN 100: Laippa PN 6 (PN 16 EN 1092-2 mukaan) vastalaipalle PN 6
Käyttötiedot
  • Aine
    Water
  • Suurin sallittu käyttöpaine PN
    10 bar
  • Vähimmäistulokorkeus 50 °C:ssa
    3
  • Vähimmäistulokorkeus 95 °C:ssa
    10
  • Vähimmäistulokorkeus 110 °C:ssa
    16
Moottorin tiedot
  • Energiatehokkuusindeksi (EEI)
    0.23
  • Häiriösäteily
    EN 61800-3;2004+A1;2012 / kotitalousympäristö (C1)
  • Häiriönsieto
    EN 61800-3;2004+A1;2012 / teollisuusympäristö (C2)
  • Verkkoliitäntä
    1~230 V, 50/60 Hz
  • Tehon kulutus P1 max
    305.0 W
  • Kierrosluku min. nmin
    1200 rpm
  • Kierrosluku maks. nmax
    4800 rpm
  • Kotelointiluokka moottori
    IPX4D
  • Kaapeliläpivienti
    2 x M20x1.5
Materiaalit
  • Pumpun pesä
    EN-GJL-250
  • Juoksupyörä
    PPS-GF40
  • Akseli
    1.4122
  • Laakerin materiaali
    hiili, metallikyllästetty
Asennusmitat
  • Imupuolella putkiliitäntä
    DN 40
  • Painepuolella putkiliitäntä
    DN 40
  • Asennuspituus l0
    220 mm
Tietoja tilausten tekemisestä
  • Valmiste
    Wilo
  • Tuotekuvaus
    Yonos MAXO-D 40/0,5-8 PN6/10
  • Nettopaino n. m
    18 kg
  • Tuotenumero
    2120664

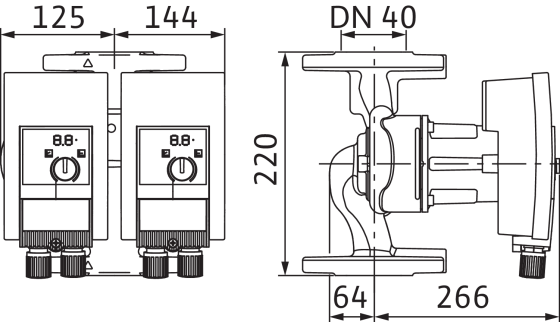

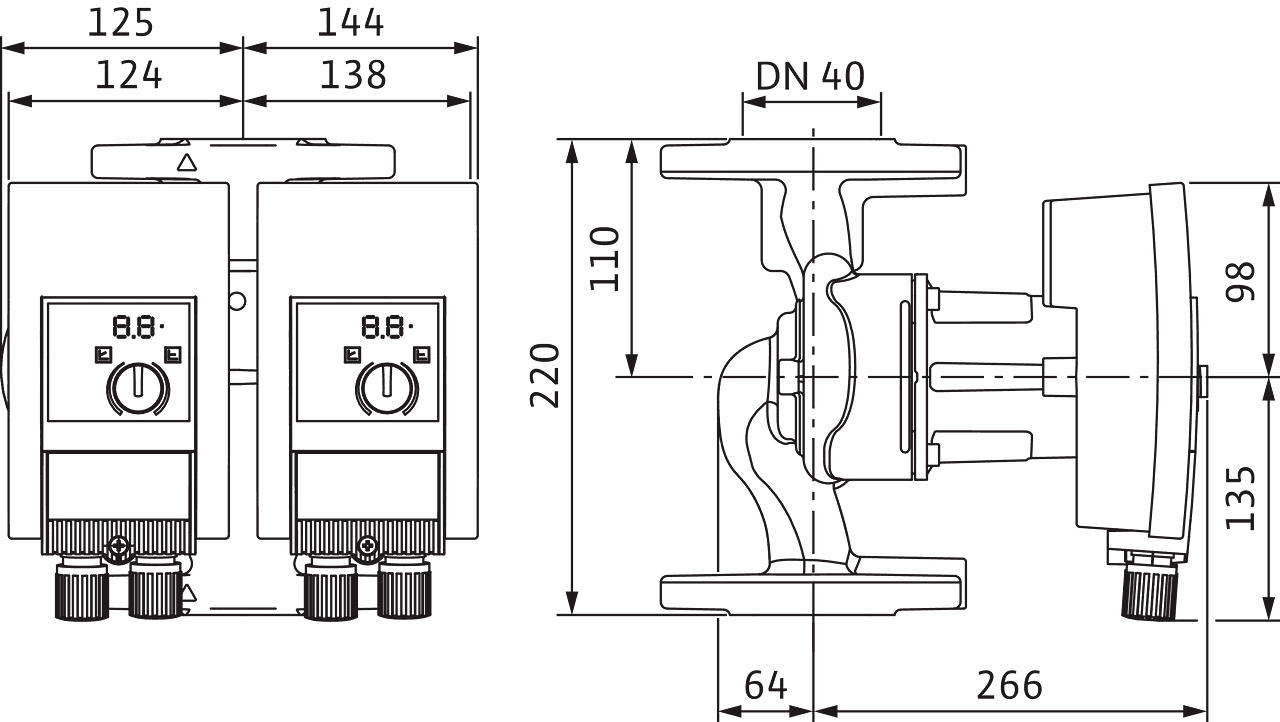

Mitat ja mittapiirrokset

Yonos MAXO-D 40-0,5/8

Yonos MAXO-D 40-0,5/8

Yonos MAXO-D

Yonos MAXO-D
Yonos MAXO-D 40-0,5/8
Yonos MAXO-D

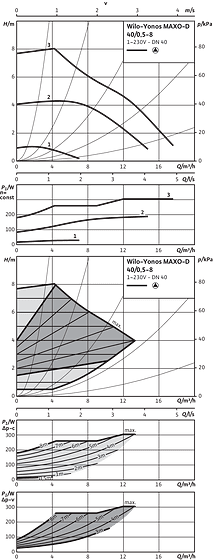

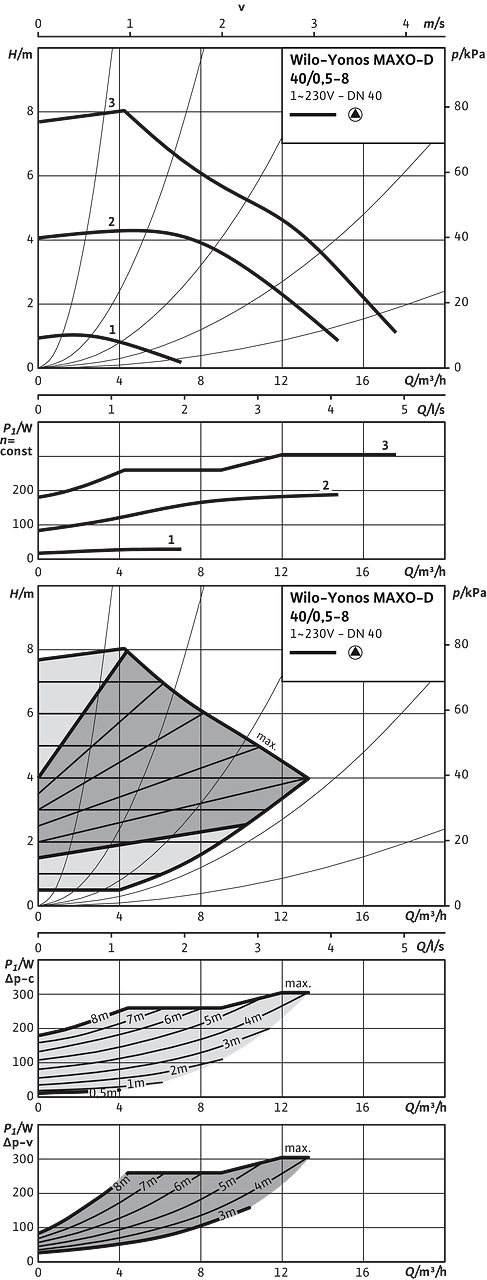

Ominaiskäyrät

Yonos MAXO-D 40-0,5/8

Yonos MAXO-D 40-0,5/8
Yonos MAXO-D 40-0,5/8

Liitinkaavio

1~230V, 50/60 Hz

1~230V, 50/60 Hz

SSM:Yleishälytys

(avautuva kontakti VDI 3814, kuormitettavuus 1 A, 250 V ~)

Vakio: 1~230 V, 50/60 Hz

Optio: 3~230 V, 50/60 Hz

1~230V, 50/60 Hz

Tilaustiedot

Information for order placements
  • Valmiste
    Wilo
  • Tuotekuvaus
    Yonos MAXO-D 40/0,5-8 PN6/10
  • EAN-numero
    4048482274898
  • Tuotenumero
    2120664
  • Bruttopaino n. m
    19.3 kg
  • Nettopaino n. m
    18 kg
  • Kokonaispituus L
    220.0 mm
  • Korkeus ilman pakkausta H
    341 mm
  • Väri
    vihreä/musta
  • Pakkausominaisuus
    Kuljetuspakkaus
  • Pakkaustapa
    Pahvilaatikko
  • Määrä/kerros
    5
  • Leveys ilman pakkausta L
    269.0 mm
  • Vähimmäistilausmäärä
    1
  • Määrä kuormalavaa kohden
    20
