COE-2 MHIL BC 503-EM/BC
Fiche technique
Caractéristiques hydrauliques
-
Pression d'entrée maximale6 bar
-
Pression de service max. p10 bar
-
Bride côté refoulement DNdG 2
-
Bride côté aspiration DNsG 2
-
Nombre de pompes2
-
Nombre de pompes de réserve0
-
Nombre de pompes de service2
-
Température du fluide min. Tmin5 °C
-
Température du fluide max. Tmax55 °C
-
Min. température ambiante Tmin0 °C
-
Température ambiante max. Tmax40 °C
Caractéristiques du moteur
-
Alimentation réseau1~230 V, 50 Hz
-
Tolérance de tension±10 %
-
Puissance nominale du moteur P20,55 kW
-
Courant nominal IN4,10 A
-
Vitesse nominale n2900 tr/min
-
Classe d'isolationF
-
Classe de protectionX4
-
Rendement du moteur ηM 50%59,2 Pourcentage
-
Rendement du moteur ηM 75%64,4 Pourcentage
-
Rendement du moteur ηM 100%63,9 Pourcentage
Matériaux
-
Corps de pompefonte
-
RouePPE/PS-GF30
-
Arbreacier inoxydable
-
Garniture mécaniqueQ1BE3GG
-
Matériau du jointEPDM
-
Matériau de la tuyauterie1.0026, galvanisé
Informations sur les passations de commande
-
FabricantWilo
-
Désignation du produitCOE-2 MHIL BC 503-EM/BC
-
Numéro EAN4048482224831
-
Référence4164936
-
Poids net approx. m48 kg
-
Poids brut approx. m73,0 kg
-
Longueur avec emballage1200 mm
-
Hauteur avec emballage800 mm
-
Largeur avec emballage800 mm
-
Propriété de l'emballageEmballage de vente
-
Type d'emballagePalette spéciale
-
Quantité minimum de commande1
Descriptif
Installation de distribution d'eau avec 2 pompes multicellulaires horizontales, branchées en parallèle à vitesse fixe, à moteur ventilé de la gamme MHIL, équipée d'un coffret de commande BC. Prête à être branchée, avec tubage en acier inoxydable, montée sur bâti de base, équipée d'un coffret de commande BC.
Pour distribution d'eau entièrement automatique et surpression dans les bâtiments d'habitation et les petits équipements professionnels
Pour pompage d'eau potable et d'eau sanitaire propre, ainsi que d'autres mélanges d'eaux qui n'attaquent pas chimiquement ni mécaniquement les matériaux utilisés et qui ne contiennent pas de substances abrasives ni à fibres longues.
Particularités/avantages du produit
• Grande sécurité de fonctionnement assurée par un système à deux pompes MHIL multicellulaires horizontales avec hydraulique en acier inoxydable
• Moteur EC à haut rendement de classe IE3 pour moteurs triphasés à partir de 0,75 kW et plus
• Homologation pour eau potable (ACS) pour les pompes comportant des composants en acier inoxydable en contact avec le fluide
• Commande facile grâce à un coffret de commande Basic Control hébergeant toutes les fonctions essentielles
Équipement/fonctionnement
- Par installation, deux pompes des gammes MHIL 3 à MHIL 5 avec moteur normalisé IE3 pour moteurs triphasés et IE1 pour moteurs monophasés
- Composants au contact du fluide résistants à la corrosion
- Bâti de base en acier zingué
- Tuyauterie en acier zingué
- Vanne d'arrêt côté refoulement et aspiration de chaque pompe
- Clapet anti-retour côté refoulement de chaque pompe
- Interrupteur à pression côté refoulement
- Manomètre côté refoulement
- En option avec protection contre le manque d'eau côté aspiration
- Commande de pompe automatique spécialement pour la gestion des pompes à vitesse fixe avec le coffret de commande
BasisControl, logée dans un boîtier en plastique.
Des fonctionnalités nécessaires pour le fonctionnement sont assurées grâce à la technologie électromécanique utilisée. Démarrage/arrêt des pompes par un interrupteur à pression ; protection contre le manque d'eau, protection moteur, permutation cyclique des pompes, temporisation de l'arrêt des pompes. Un affichage à LED fournit des informations sur les alarmes, le fonctionnement des pompes, et fournit un interrupteur pour la sélection du mode de fonctionnement.
Données d'exploitation
-
FluideWater
-
Nombre de pompes2
-
Température du fluide T5 °C
-
Température ambiante T0 °C
-
Pression de service maximale PN10 bar
-
Pression d'entrée maximale6 bar
Caractéristiques du moteur
-
Alimentation réseau1~230 V, 50 Hz
-
Puissance nominale du moteur P20,55 kW
-
Courant nominal IN4,10 A
-
Vitesse nominale n2900 tr/min
-
Classe d'isolationF
-
Classe de protection moteurX4
-
Classe de protection coffret de commandeIP54
Matériaux
-
Corps de pompefonte
-
RouePPE/PS-GF30
-
Arbreacier inoxydable
-
Garniture d'étanchéité d'arbreQ1BE3GG
-
Matériau du jointEPDM
-
Matériau de la tuyauterie1.0026, galvanisé
Dimensions de montage
-
Bride côté aspiration DNsG 2
-
Bride côté refoulement DNdG 2
Informations sur les passations de commande
-
FabricantWilo
-
Désignation du produitCOE-2 MHIL BC 503-EM/BC
-
Poids net approx. m48 kg
-
Référence4164936

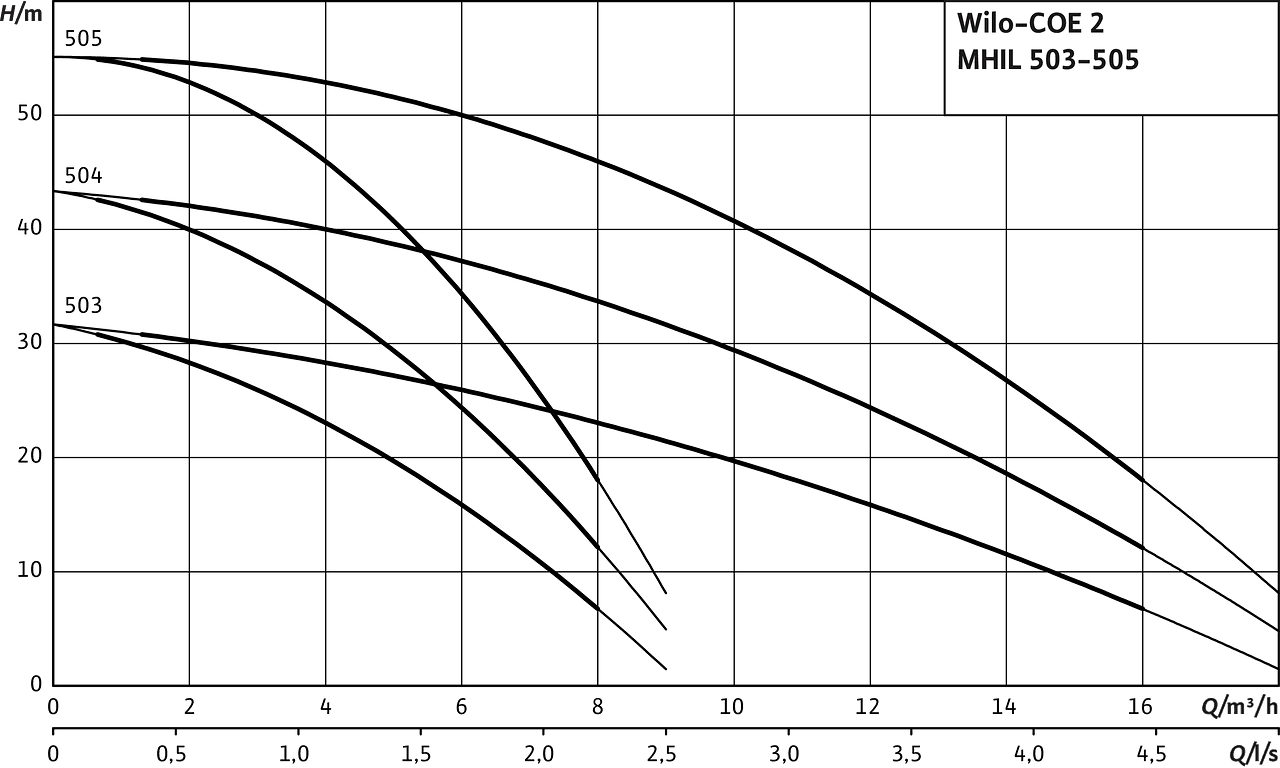

Caractéristiques
COE-2 MHIL BC


Schéma de raccordement
MHI, MHIL, MVIL, MHI


Informations de commande
Informations sur les passations de commande
-
FabricantWilo
-
Désignation du produitCOE-2 MHIL BC 503-EM/BC
-
Numéro EAN4048482224831
-
Référence4164936
-
Poids brut approx. m73,0 kg
-
Poids net approx. m48 kg
-
Longueur totale L646,0 mm
-
Hauteur sans emballage H690 mm
-
Couleurvert/noir
-
Propriété de l'emballageEmballage de vente
-
Type d'emballagePalette spéciale
-
Quantité par layer1
-
Largeur sans emballage L600,0 mm
-
Quantité minimum de commande1
-
Nombre par palette1
-
Disponibilité sur le marché2012-09-01
-
Date of introduction2012-09-01
