CronoBloc-BL 80/150-1,5/4
Fiche technique
Caractéristiques hydrauliques
-
Indice de rendement minimal (MEI)0.4
-
Pression de service max. p16 bar
-
Pression de service maximale PN16 bar
-
Température du fluide min. Tmin-20 °C
-
Température du fluide max. Tmax140 °C
-
Température ambiante max. Tmax40 °C
-
Note on dimensioning16 bar jusqu'à +120 °C, 13 bar jusqu'à +140 °C
Caractéristiques du moteur
-
Alimentation réseau3~400 V, 50 Hz
-
Tolérance de tension±10 %
-
Classe d’efficacité du moteurIE3
-
Puissance nominale du moteur P21,50 kW
-
Courant nominal IN3,60 A
-
Vitesse nominale n1450 tr/min
-
Facteur de puissance cos φ0.71
-
Rendement du moteur ηM 50%81,3 Pourcentage
-
Rendement du moteur ηM 75%83,4 Pourcentage
-
Rendement du moteur ηM 100%84,6 Pourcentage
-
Enroulement du moteur jusqu'à 3 kW-
-
Enroulement du moteur à partir de 4 kW-
-
Classe d'isolationF
-
Classe de protection moteurIP55
-
Protection moteurnon
Matériaux
-
Corps de pompe5.1301, revêtement KTL
-
Rouefonte
-
Arbreacier inoxydable
-
Garniture mécaniqueAQ1EGG
-
Lanternefonte
Dimensions de montage
-
Bride côté aspiration DNsDN 100
-
Bride côté refoulement DNdDN 80
Informations sur les passations de commande
-
FabricantWilo
-
Désignation du produitCronoBloc-BL 80/150-1,5/4
-
Numéro EAN4048482221663
-
Référence2121096
-
Poids net approx. m77 kg
-
Poids brut approx. m79,0 kg
-
Longueur avec emballage780 mm
-
Hauteur avec emballage450 mm
-
Largeur avec emballage380 mm
-
Propriété de l'emballageEmballage de transport
-
Type d'emballageCarton
-
Quantité minimum de commande1
Descriptif
Pompe centrifuge à moteur ventilé monocellulaire en construction monobloc pour installation sur socle.
Construction monobloc silencieuse et sans vibrations avec lanterne et moteur standard relié de manière rigide (moteur normalisé).
Avec garniture mécanique à soufflet, indépendante du sens de rotation et à évacuation forcée (à partir de 37 kW/4 pôles, en option avec une garniture mécanique en cartouche dans un système à démontage par l'arrière pour le remplacement de la garniture mécanique sans démontage du moteur) et roue réduisant la cavitation.
Bride avec raccords de mesure de pression R 1/8. Le corps de pompe et la lanterne présentent un revêtement KTL.
Moteurs de série dans la technologie IE3. Les pompes avec moteurs ≥ 5,5 kW sont équipées de série de capteurs thermistors servant de protection moteur.
Données d'exploitation
-
FluideWater
-
Pression de service maximale PN16 bar
-
Indice de rendement minimal (MEI)0.4
Caractéristiques du moteur
-
Classe d’efficacité du moteurIE3
-
Alimentation réseau3~400 V, 50 Hz
-
Tolérance de tension±10 %
-
Puissance nominale P21500,0 W
-
Vitesse nominale n1450 U/Min
-
Courant nominal IN3,60 A
-
Facteur de puissance cos φ0.71
-
Rendement du moteur ηM 50%81,3
-
Rendement du moteur ηM 75%83,4
-
Rendement du moteur ηM 100%84,6
-
Classe d'isolationF
-
Classe de protectionIP55
Matériaux
-
Corps de pompe5.1301, revêtement KTL
-
Rouefonte
-
Arbreacier inoxydable
-
Garniture d'étanchéité d'arbreAQ1EGG
-
Lanternefonte
Dimensions de montage
-
Bride côté aspiration DNsDN 100
-
Bride côté refoulement DNdDN 80
Informations sur les passations de commande
-
FabricantWilo
-
Désignation du produitCronoBloc-BL 80/150-1,5/4
-
Poids net approx. m77 kg
-
Référence2121096
Dimensions et plans d'encombrement
CronoBloc-BL 80/150-1,5/4

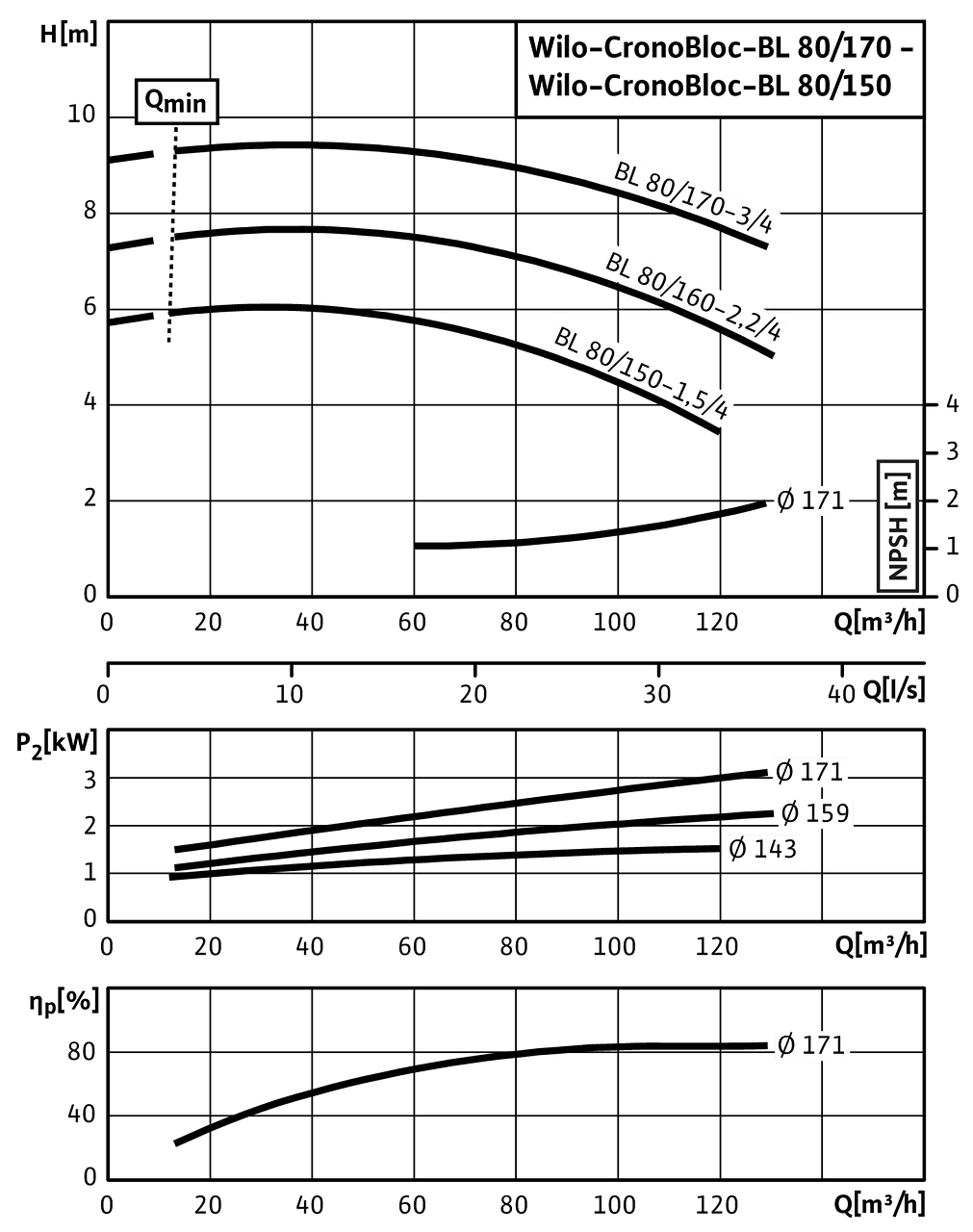

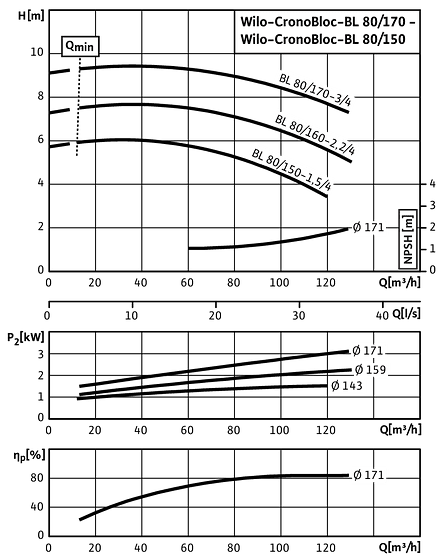

Caractéristiques
CronoBloc-BL 80/150-1,5/4 - 80/170-3/4, 4-pole, 50 Hz


Schéma de raccordement
IPL

∆ : Schéma de branchement en triangle
Y : Schéma de branchement en étoile
Protection moteur nécessaire. Contrôler le sens de rotation ! Pour modifier le sens de rotation, inverser les phases.
P2 ≤ 3 kW | triphasé 400 V Y |
triphasé 230 V ∆ | |
P2 ≥ 4 kW | triphasé 690 V Y |
triphasé 400 V ∆ |
La suppression du shunt permet le démarrage triangle-étoile Y-∆.

Informations de commande
Informations sur les passations de commande
-
FabricantWilo
-
Désignation du produitCronoBloc-BL 80/150-1,5/4
-
Numéro EAN4048482221663
-
Référence2121096
-
Poids brut approx. m79,0 kg
-
Poids net approx. m77 kg
-
Longueur totale L611,0 mm
-
Hauteur sans emballage H405 mm
-
CouleurVert
-
Propriété de l'emballageEmballage de transport
-
Type d'emballageCarton
-
Quantité par layer1
-
Largeur sans emballage L356,0 mm
-
Quantité minimum de commande1
-
Nombre par palette1
-
Disponibilité sur le marché2015-09-01
-
Date of introduction2015-09-01
