Pompe multicellulaire horizontale non auto-amorçante en construction monobloc avec bride d'aspiration horizontale et bride de refoulement verticale et convertisseur de fréquence intégré refroidi par air. Le convertisseur de fréquence intégré permet une régulation variable de la vitesse de rotation et de la pression ainsi qu'un régulateur PID.

Régulation de vitesse

• « Régulation de vitesse » : Manuellement au moyen du bouton vert ou de signaux externes
• « Pression différentielle constante » : Régulation de la pression avec capteur de pression, réglage de la valeur de consigne par bouton vert ou via des signaux externes
• « Régulateur PID » : autres variables de commande constantes (température, débit, pression....) avec capteur, réglage de la valeur de consigne avec le bouton vert, au moyen de signaux externes

Le module électronique offre différentes fonctions de protection, y compris une protection contre les surcharges, la détection de manque d'eau, ainsi qu'une protection contre la sous-tension ou la surtension du réseau, la température ambiante élevée, la défaillance de phase, le blocage des pompes et le court-circuit. Les messages d'erreur sont affichés à l'écran.

Module électronique avec sortie tension +24 V protégée contre les courts-circuits, avec intensité de contact max. de 30 mA. Module à contacts secs pour SSM, LED rouge et verte.

Entrée :

• In1 : Entrée, signal du capteur 4 – 20 mA, 0 – 10 V, 0 – 20 mA ou 2 – 10 V
• In2 : Entrée, valeur de consigne 0 – 20 mA, 0 – 10 V, 4 – 20 mA ou 2 – 10 V

Sortie :

• Sortie tension +24 V avec intensité de contact max. de 50 mA
• Rapports de marche et de défauts centralisés à contact sec
• Ext. Mode marche-arrêt. Communication infrarouge
• Emplacement pour modules IF Wilo Modbus, BACnet, CAN, PLR, LON pour la connexion à la gestion technique centralisée

Pompe de construction compacte avec arbre moteur-pompe continu et garniture mécanique indépendante du sens de rotation.

Pompe conçue pour la distribution d'eau et la surpression, les systèmes industriels de recirculation, les circuits d'eau de traitement et d'eau de refroidissement, les installations de protection contre l'incendie, les installations de lavage et l'irrigation. Elle peut également être utilisée dans les installations de protection contre l'incendie, les stations de lavage et pour l'irrigation.

Particularités/avantages

• Construction monobloc compacte pour un faible encombrement
• Toutes les pièces hydrauliques et en contact avec le fluide, par ex. chambres à étages, roues, diffuseurs et corps de pompe, sont en acier inoxydable.
• La technologie du bouton vert et l'affichage permettent un paramétrage et un fonctionnement particulièrement simples du module électronique.
• Homologation pour eau potable (ACS, KTW, WRAS) pour tous les composants en contact avec le fluide (version EPDM)

Étendue de la fourniture

• Pompe multicellulaire Wilo-Multivert MHIE
• Notice de montage et de mise en service

Remarques sur la construction

• Modules IF enfichables disponibles en option
• Des capteurs sont disponibles en accessoires.

Données d'exploitation

• Fluide
  Water

Données de produit

• Température du fluide min. T_min
  -15 °C
• Température du fluide max. T_max
  110 °C
• Température ambiante max. T_max
  50 °C
• Pression de service maximale PN
  10 bar
• Pression d'entrée maximale
  6 bar

Caractéristiques du moteur

• Compatibilité électromagnétique
  EN 61000-6-1, -2, -3, -4
• Alimentation réseau
  3~400 V, 50/60 Hz
• Tolérance de tension
  400/50:+/-10%_380/60:+/-10%_440/60:+/-6%
• Puissance nominale du moteur P₂
  1.50 kW
• Courant nominal I_N
  5.60 A
• Vitesse min. n_min
  1010 rpm
• Vitesse max. n_max
  3390 rpm
• Classe d'isolation
  F
• Classe de protection
  IP54

Matériaux

• Corps de pompe
  1.4301
• Roue
  1.4301
• Arbre
  1.4301
• Garniture d'étanchéité d'arbre
  BQ1E3GG
• Matériau du joint
  EPDM

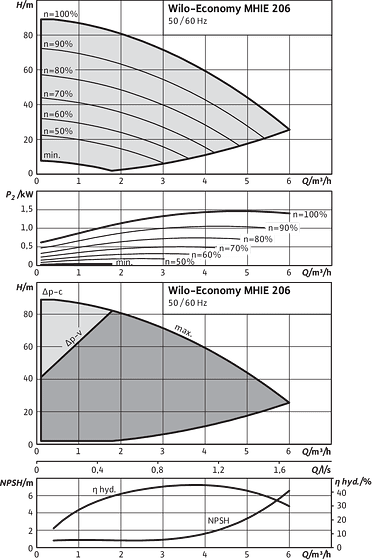

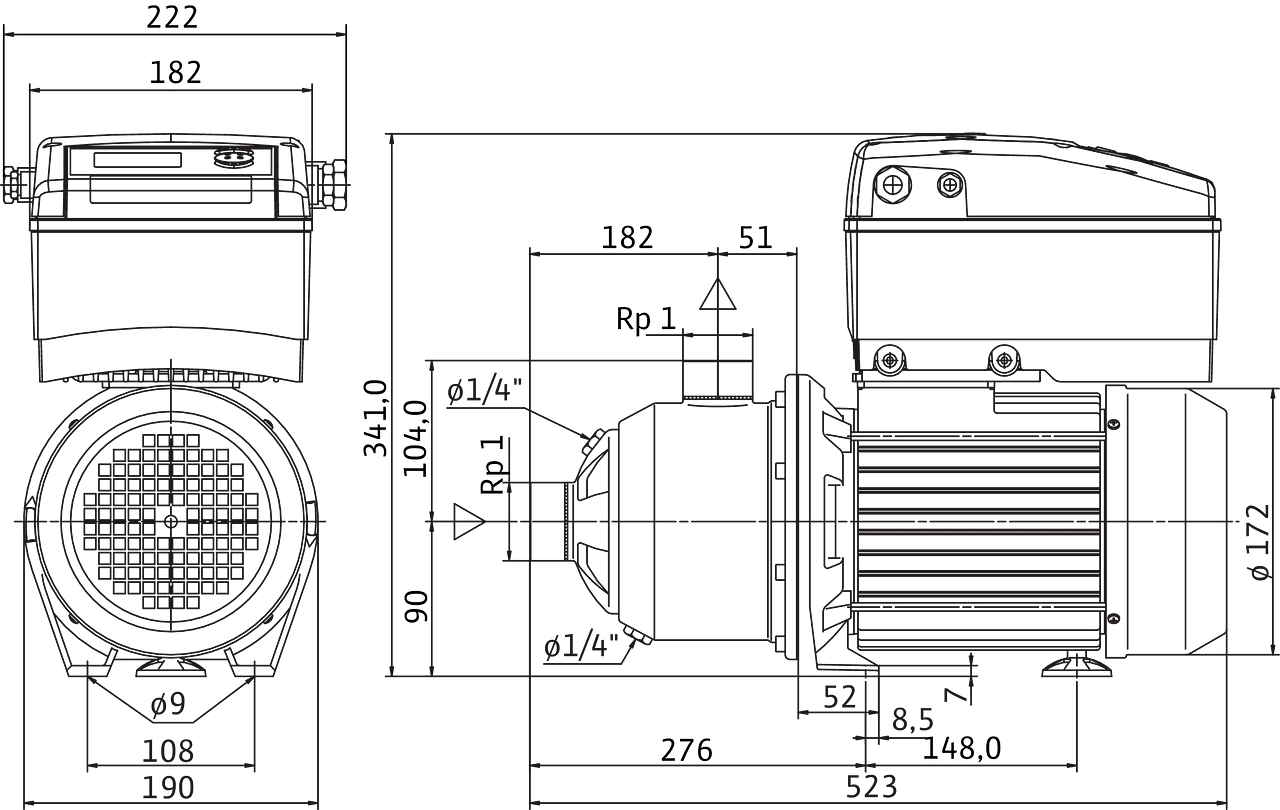

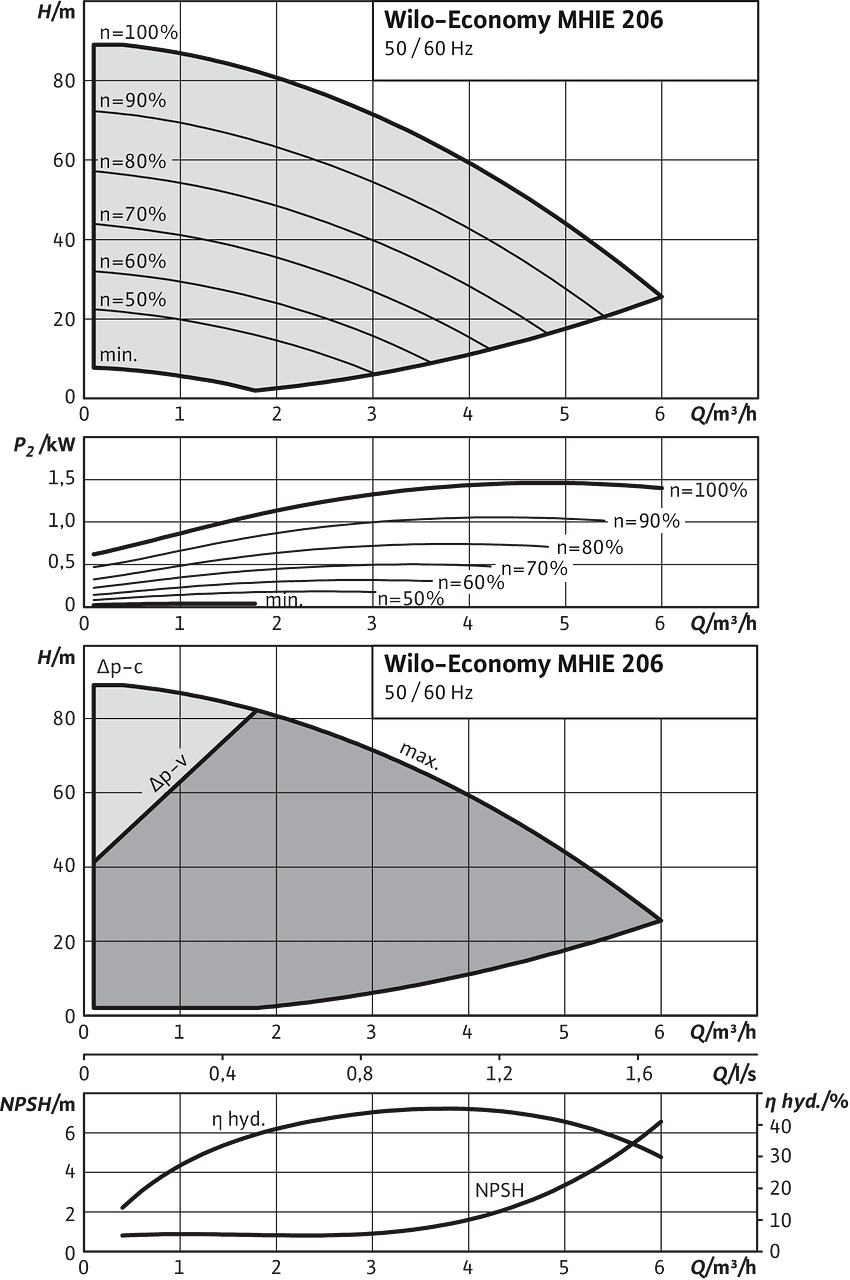

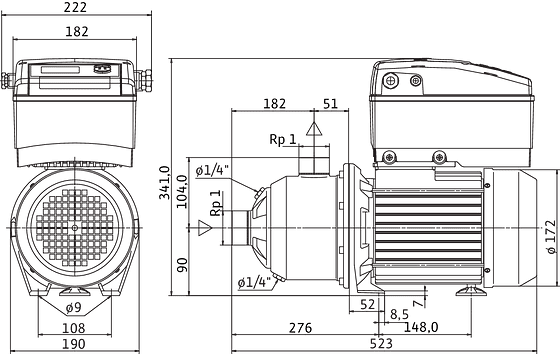

Dimensions de montage

• Bride côté aspiration RPS
  Rp 1
• Bride côté refoulement RPD
  Rp 1

Informations sur les passations de commande

• Fabricant
  Wilo
• Désignation du produit
  Economy MHIE 206N (3~380/400/440 V, EPDM)
• Poids net approx. m
  23 kg
• Référence
  4171770
