Helix FIRST V 5205/2-5/25/E/KS/
Fiche technique
Caractéristiques hydrauliques
-
Indice de rendement minimal (MEI)0.7
-
Pression d'entrée maximale10 bar
-
Pression de service maximale PN25 bar
-
Bride de refoulementDN 80
-
Température du fluide min. Tmin-20 °C
-
Température du fluide max. Tmax120 °C
-
Min. température ambiante Tmin-15 °C
-
Température ambiante max. Tmax50 °C
Caractéristiques du moteur
-
Alimentation réseau3~400 V, 50 Hz
-
Tolérance de tension±10 %
-
Puissance nominale du moteur P218,50 kW
-
Courant nominal IN32,80 A
-
Vitesse nominale n2900 tr/min
-
Facteur de puissance cos φ0.89
-
Type de branchementÉtoile-triangle (SD)
-
Rendement du moteur ηM 50%91,6 Pourcentage
-
Rendement du moteur ηM 75%92,5 Pourcentage
-
Rendement du moteur ηM 100%92,4 Pourcentage
-
Classe d'isolationF
-
Classe de protection moteurIP55
Matériaux
-
Corps de pompefonte
-
Roueacier inoxydable
-
Arbreacier inoxydable
-
Garniture mécaniqueU3BE3GG
-
Matériau du jointEPDM
Dimensions de montage
-
Bride côté aspiration DNsDN 80
-
Bride côté refoulement DNdDN 80
Informations sur les passations de commande
-
FabricantWilo
-
Désignation du produitHelix FIRST V 5205/2-5/25/E/KS/
-
Numéro EAN4048482595511
-
Référence4200614
-
Poids net approx. m194 kg
-
Poids brut approx. m244,0 kg
-
Longueur avec emballage2010 mm
-
Hauteur avec emballage840 mm
-
Largeur avec emballage630 mm
-
Propriété de l'emballageEmballage de transport
-
Type d'emballagePalette perdue
-
Quantité minimum de commande1
Descriptif
Pompe multicellulaire haute pression à haut rendement, en version verticale avec raccords en ligne.
La pompe multicellulaire non auto-amorçante possède dans l'ensemble une construction particulièrement compacte. La liaison entre l'arbre de pompe et l'arbre du moteur normalisé IEC est assurée par un accouplement à coquilles. Un roulement à lanterne séparé permet de recevoir de manière optimale les poussées axiales.
Des paliers intermédiaires dans l'hydraulique et un arbre résistant à la corrosion, grâce à une douille en acier inoxydable, garantissent une longue durée de vie.
Le corps de pompe et la lanterne sont dotés d'un revêtement KTL.
Des œillets de levage fixes spéciaux simplifient l'installation de la pompe.
La pompe est conçue pour la distribution d'eau et la surpression, les installations de circulation industrielles, les circuits d'eau de traitement et les circuits de refroidissement fermés. Elle peut également être utilisée dans les installations de protection contre l'incendie, les stations de lavage et pour l'irrigation.
Particularités/avantages
- Hydraulique 2D/3D soudée au laser avec optimisation du rendement
- Roues, diffuseurs et corps à étages résistants à la corrosion
- Hydraulique avec passage et dégazage optimisés
- Corps de pompe à optimisation renforcée du débit et de la NPSH
- Peu encombrante et facile d'entretien grâce à sa construction compacte
- Protecteur d'accouplement particulièrement robuste
Étendue de la fourniture
- Pompe multicellulaire Wilo-Helix FIRST V
- Notice de montage et de mise en service
Remarques sur la construction
- La protection moteur est disponible en option ou à fournir par le client.
- La position par défaut de la boîte à bornes est orientée sur la bride d'aspiration, mais peut être modifiée au besoin.
- La Wilo-Helix FIRST V est équipée d'une garniture mécanique simple d'utilisation intégrée dans une cartouche ainsi que d'un joint de série facilitant l'entretien.
- L'accouplement démontable (pour ≥ 15 kW) permet un remplacement de la garniture mécanique sans dépose du moteur
- Les contre-brides rondes en fonte grise ou en acier inoxydable, les vis, les écrous et les joints sont disponibles en accessoires.
- Des kits de dérivation sont disponibles en accessoires.
- Wilo-Helix V en version ATEX sur demande
Matériaux
-
Corps de pompefonte
-
Roueacier inoxydable
-
Arbreacier inoxydable
-
Garniture d'étanchéité d'arbreU3BE3GG
-
Matériau du jointEPDM
Informations sur les passations de commande
-
FabricantWilo
-
Désignation du produitHelix FIRST V 5205/2-5/25/E/KS/
-
Poids net approx. m194 kg
-
Référence4200614

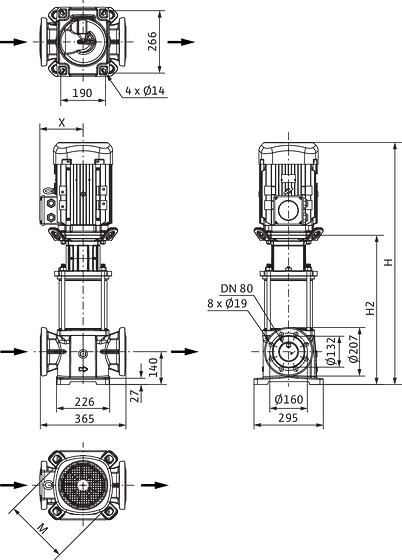

Dimensions et plans d'encombrement
Helix FIRST V 52

-
Dimensions H | 1562 mm |
Dimensions H1 | 234 mm |
Dimensions H2 | 1082 mm |
Dimensions L1 | 183 mm |
Dimensions Ø g | 302 mm |
Dimensions H3 | 140 mm |
Dimensions L2 | 183 mm |
Dimensions L4 | 190 mm |
Dimensions X | 200 mm |

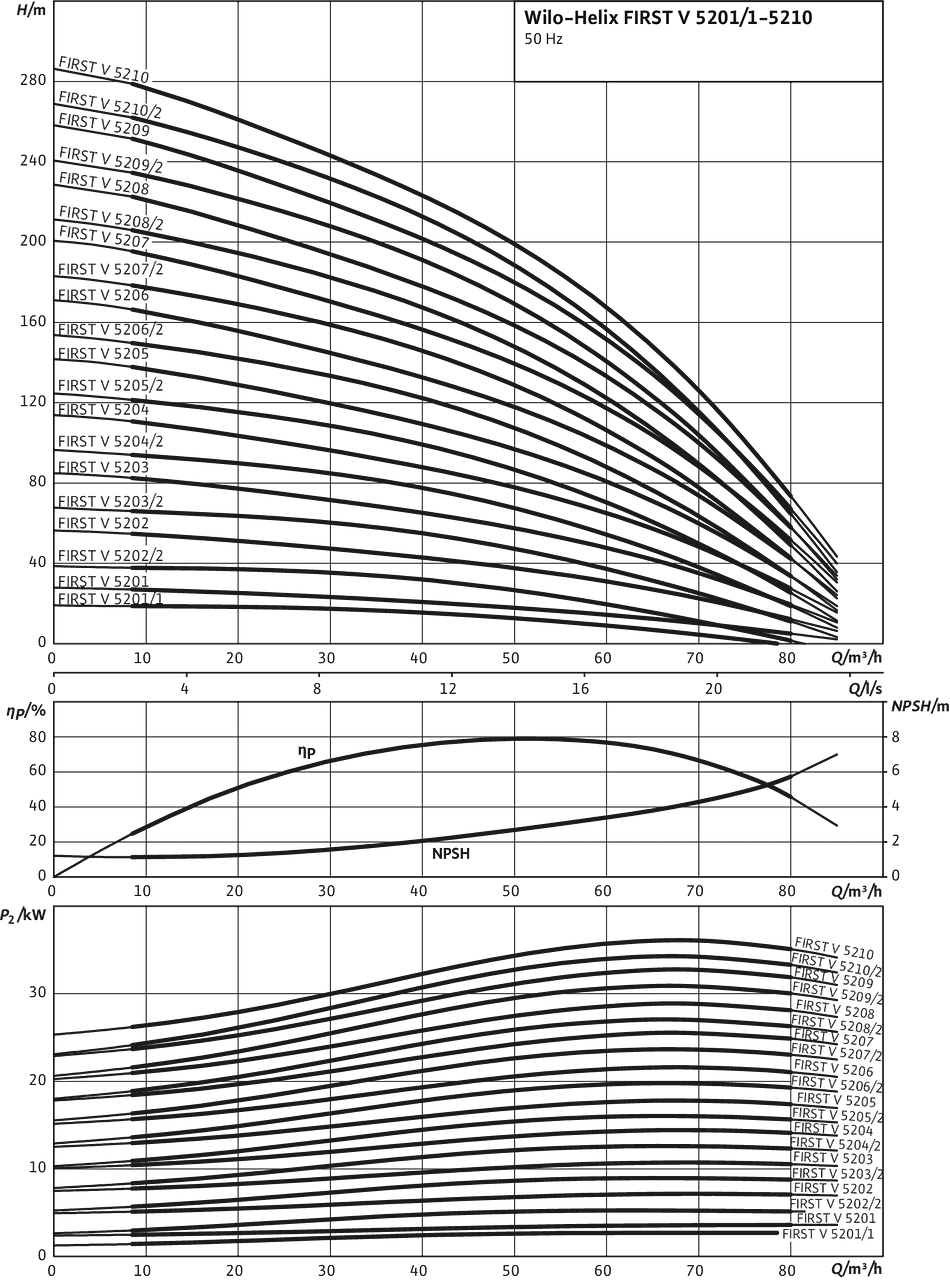

Caractéristiques
Helix FIRST V 5201 - 5203

Courbes caractéristiques selon ISO 9906 : 2012 3B

Schéma de raccordement
Helix FIRST V


Informations de commande
Informations sur les passations de commande
-
FabricantWilo
-
Désignation du produitHelix FIRST V 5205/2-5/25/E/KS/
-
Numéro EAN4048482595511
-
Référence4200614
-
Poids brut approx. m244,0 kg
-
Poids net approx. m194 kg
-
Longueur totale L365,0 mm
-
Hauteur sans emballage H1562 mm
-
Couleurvert/argent
-
Propriété de l'emballageEmballage de transport
-
Type d'emballagePalette perdue
-
Quantité par layer1
-
Largeur sans emballage L296,0 mm
-
Quantité minimum de commande1
-
Nombre par palette1
-
Disponibilité sur le marché2015-09-01
-
Date of introduction2015-09-01
