MEDANA CH1-L.1003-1/E/A/10T

Fiche technique

Caractéristiques hydrauliques
  • Pression de service maximale p
    10 bar
  • Bride de refoulement
    G 1¼
  • Température du fluide min. Tmin
    -20 °C
  • Température du fluide max. Tmax
    120 °C
  • Min. température ambiante Tmin
    -15 °C
  • Température ambiante max. Tmax
    50 °C
Caractéristiques du moteur
  • Alimentation réseau
    1~230 V, 50 Hz
  • Tolérance de tension
    ±10 %
  • Puissance nominale du moteur P2
    1.50 kW
  • Courant nominal IN
    8.30 A
  • Vitesse nominale n
    2900 rpm
  • Classe d'isolation
    F
  • Classe de protection moteur
    IPX5
Matériaux
  • Corps de pompe
    1.4031
  • Arbre
    1.4301
  • Garniture d'étanchéité d'arbre
    BQ1E3GG
  • Matériau du joint
    EPDM
  • Roue
    1.4301
Dimensions de montage
  • Bride côté aspiration DNs
    G 1½
  • Bride côté refoulement DNd
    G 1¼
Informations sur les passations de commande
  • Fabricant
    Wilo
  • Désignation du produit
    MEDANA CH1-L.1003-1/E/A/10T
  • Numéro EAN
    4048482887142
  • Référence
    4231496
  • Poids net approx. m
    17 kg
  • Poids brut approx. m
    18.4 kg
  • Longueur avec emballage
    600 mm
  • Hauteur avec emballage
    280 mm
  • Largeur avec emballage
    260 mm
  • Propriété de l'emballage
    Emballage de transport
  • Type d'emballage
    Carton
  • Quantité minimum de commande
    1

Descriptif

La pompe multicellulaire horizontale non autoamorçante atteint des performances hydrauliques élevées. Compacte et robuste avec ses composants résistants à la corrosion, elle offre, de par son utilisation conviviale, un large domaine d'application dans une plage de température ambiante jusqu'à 50 °C pour l'intégration de pompes dans des systèmes plus étendus.

La pompe convient à la distribution d'eau et à la surpression, aux systèmes industriels de recirculation, à l'eau de traitement et aux circuits d'eau de refroidissement. Elle peut également être utilisée dans les stations de lavage et pour l'irrigation.

Particularités/Avantages

  • Mise en service et entretien simples et rapides grâce aux larges ouvertures pour le remplissage et la vidange de la pompe
  • Robustesse et amortissement des bruits très fiables grâce à sa conception avec bague mobile et lanterne résistante à la corrosion avec revêtement KTL
  • Intégration simplifiée grâce à sa forme compacte
  • Toutes les pièces hydrauliques et en contact avec le fluide, comme les chambres à étages, les roues, les diffuseurs et le corps de pompe, sont en acier inoxydable
  • Homologation pour eau potable de tous les composants au contact du fluide (version EPDM)

Étendue de la fourniture

  • Pompe
  • Notice de montage et de mise en service
Données d'exploitation
  • Fluide
    Water
Données de produit
  • Pression de service maximale PN
    10 bar
  • Température du fluide min. Tmin
    -20 °C
  • Température du fluide max. Tmax
    120 °C
  • Température ambiante max. Tmax
    50 °C
Caractéristiques du moteur
  • Alimentation réseau
    1~230 V, 50 Hz
  • Tolérance de tension
    ±10 %
  • Puissance nominale du moteur P2
    1.50 kW
  • Courant nominal IN
    8.30 A
  • Vitesse nominale n
    2900 rpm
  • Classe d'isolation
    F
  • Classe de protection
    IPX5
Matériaux
  • Corps de pompe
    1.4031
  • Roue
    1.4301
  • Arbre
    1.4301
  • Garniture d'étanchéité d'arbre
    BQ1E3GG
  • Matériau du joint
    EPDM
Dimensions de montage
  • Bride côté aspiration DNs
    G 1½
  • Bride côté refoulement DNd
    G 1¼
Informations sur les passations de commande
  • Fabricant
    Wilo
  • Désignation du produit
    MEDANA CH1-L.1003-1/E/A/10T
  • Poids net approx. m
    17 kg
  • Référence
    4231496

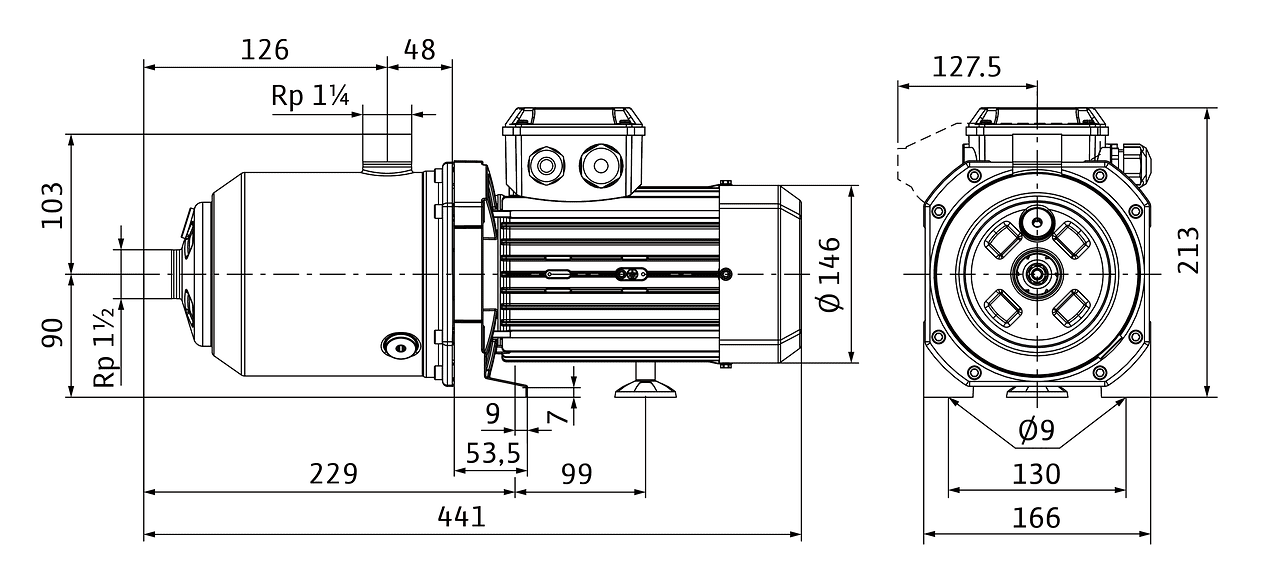

Dimensions et plans d'encombrement

Medana CH1-L.1003-1/E/A/10T

Medana CH1-L.1003-1/E/A/10T
Medana CH1-L.1003-1/E/A/10T

Caractéristiques

Wilo-Medana CH1-L, 1~230V - 1002-1003

Wilo-Medana CH1-L, 1~230V - 1002-1003
Wilo-Medana CH1-L, 1~230V - 1002-1003

Informations de commande

Informations de commande
  • Fabricant
    Wilo
  • Désignation du produit
    MEDANA CH1-L.1003-1/E/A/10T
  • Numéro EAN
    4048482887142
  • Référence
    4231496
  • Poids brut approx. m
    18.4 kg
  • Poids net approx. m
    17 kg
  • Longueur totale L
    422.0 mm
  • Hauteur sans emballage H
    213 mm
  • Couleur
    vert/noir/argent
  • Propriété de l'emballage
    Emballage de transport
  • Type d'emballage
    Carton
  • Quantité par layer
    1
  • Largeur sans emballage L
    185.0 mm
  • Quantité minimum de commande
    1
  • Nombre par palette
    1
