SiBoost Smart 3 HELIX V5202
Fiche technique
Caractéristiques hydrauliques
-
Pression d'entrée maximale10 bar
-
Pression de service maximale PN16 bar
-
Nombre de pompes3
-
Température du fluide min. Tmin3 °C
-
Température du fluide max. Tmax50 °C
-
Min. température ambiante Tmin5 °C
-
Température ambiante max. Tmax40 °C
Caractéristiques du moteur
-
Alimentation réseau3~400 V, 50 Hz
-
Puissance nominale du moteur P27,50 kW
-
Courant nominal IN13,70 A
-
Facteur de puissance cos φ0.88
-
Vitesse nominale n2900 tr/min
-
Type de branchementDirect/étoile-triangle
-
Classe de protection moteurIP55
-
Classe de protection coffret de commandeIP54
Matériaux
-
Corps de pompefonte
-
Roueacier inoxydable
-
Arbreacier inoxydable
-
Matériau du jointEPDM
-
Matériau de la tuyauterieacier inoxydable
Dimensions de montage
-
Bride côté aspiration DNsDN 150
-
Bride côté refoulement DNdDN 150
Informations sur les passations de commande
-
FabricantWilo
-
Désignation du produitSiBoost Smart 3 HELIX V5202
-
Numéro EAN4048482380650
-
Référence2540829
-
Poids net approx. m612 kg
-
Poids brut approx. m693,0 kg
-
Longueur avec emballage1800 mm
-
Hauteur avec emballage1610 mm
-
Largeur avec emballage1350 mm
-
Propriété de l'emballageEmballage de transport
-
Type d'emballagePalette spéciale
-
Quantité minimum de commande1
Descriptif
Groupe de surpression compact selon DIN 1988 et DIN EN 806, pour le raccordement indirect ou direct. Composé de pompes multicellulaires en acier inoxydable verticales, montées en parallèle, non auto-amorçantes et à moteur ventilé. Monté sur bâti de base prêt à être branché avec tubage en acier inoxydable, y compris coffret de commande et appareil de régulation avec tous les dispositifs de mesure et de réglage requis.
Distribution d'eau et surpression entièrement automatiques destinées aux bâtiments d'habitation et administratifs, hôtels, hôpitaux, grands magasins ainsi qu'aux systèmes industriels.
Pompage d'eau potable et sanitaire, d'eau de refroidissement, d'eau d'extinction (sauf pour installations de protection contre l'incendie selon la norme DIN 14462 et avec autorisation des autorités de protection anti-incendie) ou d'autres eaux d'usage qui n'attaquent pas chimiquement ni mécaniquement les matériaux utilisés et qui ne contiennent pas de substances abrasives ou à fibres longues.
Particularités/avantages du produit
- Installation robuste correspondant à toutes les exigences de la DIN 1988 (EN 806)
- Homologation WRAS/KTW/ACS des pompes pour toutes les pièces en contact avec le fluide (version EPDM)
- Hydraulique de pompe à haut rendement de la gamme Helix V en combinaison avec des moteurs normalisés IE3 de 0,75 kW et supérieurs (en option pour une puissance moteur plus faible)
- Garniture mécanique indépendante du sens de rotation des pompes de type à cartouche pour un entretien aisé
- La nouvelle conception flexible de la lanterne permet d'accéder directement à la garniture mécanique
- L'accouplement démontable permet un remplacement de la garniture mécanique sans démontage du moteur (à partir de 7,5 kW)
- Hydraulique avec pertes de charges optimisées pour l'installation complète
- Les pièces en contact avec le fluide résistent à la corrosion
- Coffret de commande et appareil de régulation Comfort SC, qualité de régulation maximale avec affichage LCD basé sur des symboles, navigation simple grâce à un menu clair et technologie du bouton rouge pour le réglage des paramètres
- Contrôle en usine et préréglage sur la plage de travail optimale (y compris certificat de réception en conformité avec la norme EN 10204 - 3.1)
Équipement/fonctionnement
- Pompes multicellulaires en acier inoxydable de la gamme Helix V
- Bâti de base en acier galvanisé par électrolyse avec amortisseurs de vibration réglables en hauteur pour l'isolation contre les bruits d'impact
- Vanne d'arrêt sur le côté refoulement et le côté aspiration de chaque pompe
- Clapet anti-retour côté refoulement de chaque pompe
- Réservoir à vessie de 8 l, PN 16 y compris soupape de débit conforme à DIN 4807, côté refoulement
- Capteur de pression (4-20 mA), côté refoulement
- Manomètre, côté refoulement
- Commande automatique de la pompe par l'intermédiaire du
Smart-Controller (SC) entièrement électronique dans un corps en tôle d'acier, classe de protection IP54. Il est composé de l'alimentation de tension de commande interne, d'un microprocesseur avec Soft PLC, de modules d'entrée et de sortie analogiques et numériques.
Pour faciliter l'entretien, un périmètre de travail de 1 m autour de l'installation est recommandé.
Commande/Affichage
- Écran LCD (à rétro-éclairage) pour l'affichage des données d'exploitation, des paramètres du régulateur, des états de service des pompes, des messages d'erreur et de l'historique
- Guidage par menu avec symboles et numéros de menus
- DEL d'affichage de l'état de l'installation (fonctionnement/panne)
- Paramètres prédéfinis en usine pour une mise en service simplifiée
- Réglage des paramètres de fonctionnement et acquittement des rapports de défauts avec le bouton rouge
- Commutateur principal verrouillable
- Fonctionnement avec/sans pompe de réserve sélectionnable par le service après-vente
- Compteur d'heures de service pour chaque pompe et pour l'installation complète
- Compteur de cycles de manœuvre pour chaque pompe et pour l'installation complète
- Mémoire des dernières 16 pannes
Régulation
- Régulation entièrement automatique pour 1 à 4 pompes à vitesse fixe grâce à une comparaison valeur de consigne/valeur réelle
- Commutation valeur de consigne, 2e valeur de consigne activable par contact
- Réglage externe à distance de la valeur de consigne par signal 4…20 mA
- Commutation automatique, en fonction de la charge d'1 à n pompe(s) d'appoint en fonction de la grandeur réglée pression - constante, p-c
- Contacteur de mise en marche des pompes, y compris déclencheurs thermiques et relais temporisés pour la combinaison étoile-triangle avec le modèle SD (avec activation étoile-triangle)
- 2 jeux de paramètres sélectionnables, menu Easy (valeur de consigne & type de réglage) ou menu Expert (paramètres de fonctionnement et du régulateur)
- Mode de fonctionnement de la pompe sélectionnable (manuel, arrêt, automatique)
- Permutation réglable automatique des pompes
- Réglage standard : Impulsion - la pompe principale est permutée à chaque nouvelle demande sans tenir compte des heures de service
- Alternative : Permutation des pompes après des heures de fonctionnement, permutation cyclique de la pompe principale après un certain nombre d'heures de fonctionnement
- Fonctionnement d'essai automatique réglage de la pompe (kick de pompe)
- Activable/désactivable
- Temps entre deux fonctionnements « test » librement programmable
- Durées de verrouillage librement programmables
Surveillance
- Emission valeur réelle de l'installation par l'intermédiaire du signal analogique de 0-10 volts pour possibilité externe de mesure/d'affichage, 10 volts correspondent à une valeur finale du capteur
- Signal de capteur 4-20 mA (surveillance de connexion de la section du capteur) pour valeur réelle des grandeurs réglées
- Protection par fusible des moteurs de pompes dans la version DOL : protection thermique moteur, dans la version SD : coupe-circuit à fusible en combinaison avec des déclencheurs thermiques
- En cas de panne, commutation automatique de la pompe de service sur la pompe de réserve
- Surveillance des valeurs max. et min. de l'installation avec durées de temporisation réglées et limites
- Test à débit nul pour l'arrêt de l'installation lorsqu'aucune prise d'eau n'est réalisée (paramètre réglable)
- Fonction de remplissage de tuyau pour le remplissage des tuyaux vides (premier remplissage du réseau utilisateur)
- Protection contre le manque d'eau par contact pour interrupteur à flotteur ou interrupteur à pression p. ex.
Interfaces
- Contacts secs pour les rapports de marche et de défauts centralisés SBM/SSM
- Inversion de logique SBM et SSM possible
- Contacts pour marche/arrêt externe, manque d'eau et 2e valeur de consigne
- Marche/arrêt externe par contact pour la désactivation du mode automatique de l'installation
Accessoires optionnels (montage en usine ou ultérieurement après clarification technique)
- Interrupteur manuel-0-automatique : Présélection du mode de fonctionnement de chaque pompe et fonctionnement manuel en cas de dysfonctionnement du régulateur « Manuel » (fonctionnement d'urgence/de test sur le réseau, protection moteur disponible), « O » (pompe désactivée - mise en marche via commande impossible) et « Auto » (pompe libérée pour le mode automatique via commande)
- Relais de contrôle pour protection moteur PTC
- Rapport de marche individuelle et rapport de défauts, signal de manque d'eau
- Convertisseur de signal pour 0/ 2 – 10 V sur 0/ 4 – 20 mA
- Système de démarrage en douceur pour pompes d'appoint
- Liaison aux installations de la Gestion Technique Bâtiment selon VDI 3814
Accessoires recommandés (à commander séparément)
- Kit WMS en option pour la protection contre le manque d'eau
- Lignes de raccordement flexibles ou compensateurs
- Réservoir de stockage pour la séparation de système
- Réservoir à vessie
- Capuchon fileté pour systèmes avec tuyauterie-collecteur filetée
Systèmes de bus (en option)
- BACnet, bus LON, Modbus RTU
Normes respectées
- Règles techniques pour installations d'eau potable (TRWI) DIN 1988 (EN806)
- Réservoir à vessie/vases d'expansion DIN 4807
- Équipement électronique utilisé dans les installations de puissance EN 50178
- Équipement électrique des machines EN 60204-1
- Sécurité des appareils électrodomestiques et analogues EN 60335-1
- Ensembles d'appareillage à basse tension EN 60439-1/61439-1
- CEM — Immunité pour les environnements industriels EN 61000-6-2
- CEM — Norme sur l'émission pour les environnements résidentiels, commerciaux et de l'industrie légère EN 61000-6-3
Données d'exploitation
-
FluideWater
-
Nombre de pompes3
-
Température du fluide T3 °C
-
Température ambiante T5 °C
-
Pression de service maximale PN16 bar
-
Pression d'entrée maximale10 bar
Caractéristiques du moteur
-
Alimentation réseau3~400 V, 50 Hz
-
Puissance nominale du moteur P27,50 kW
-
Courant nominal IN13,70 A
-
Vitesse nominale n2900 tr/min
-
Classe d'isolationF
-
Classe de protection moteurIP55
-
Classe de protection coffret de commandeIP54
Matériaux
-
Corps de pompefonte
-
Roueacier inoxydable
-
Arbreacier inoxydable
-
Garniture d'étanchéité d'arbreQ1BE3GG
-
Matériau du jointEPDM
-
Matériau de la tuyauterieacier inoxydable
Dimensions de montage
-
Bride côté aspiration DNsDN 150
-
Bride côté refoulement DNdDN 150
Informations sur les passations de commande
-
FabricantWilo
-
Désignation du produitSiBoost Smart 3 HELIX V5202
-
Poids net approx. m612 kg
-
Référence2540829
Dimensions et plans d'encombrement
SiBoost Smart Helix V

-
Dimensions H | 1405 mm |
Dimensions H1 | 245 mm |
Dimensions H2 | 1101 mm |
Dimensions L1 | 500 mm |
Dimensions P | 1351 mm |
Dimensions p1 | 1066 mm |
Dimensions P3 | 420 mm |
Dimensions H3 | 105 mm |
Dimensions HP | 1103 mm |
Dimensions HS | 1300 mm |
Dimensions LS | 400 mm |
Dimensions P3 | 30 mm |
Bride côté refoulement DNd | DN 150 |
Bride côté refoulement DNd | PN 16 |
Bride côté aspiration DNs | DN 150 |
Bride côté aspiration DNs | PN 10 |
Dimensions L | 1750 mm |
Dimensions L1 | 500 mm |
Dimensions TS | 250 mm |
L'illustration représente des exemples d'installation.
Accessoires (à commander séparément) : Kit WMS en option pour la protection contre le manque d'eau
Surface de montage : plane et horizontale
Emplacement de montage : au sec, bien aéré et à l'abri du gel
Pour faciliter l'entretien, un périmètre de travail de 1 m autour de l'installation est recommandé.

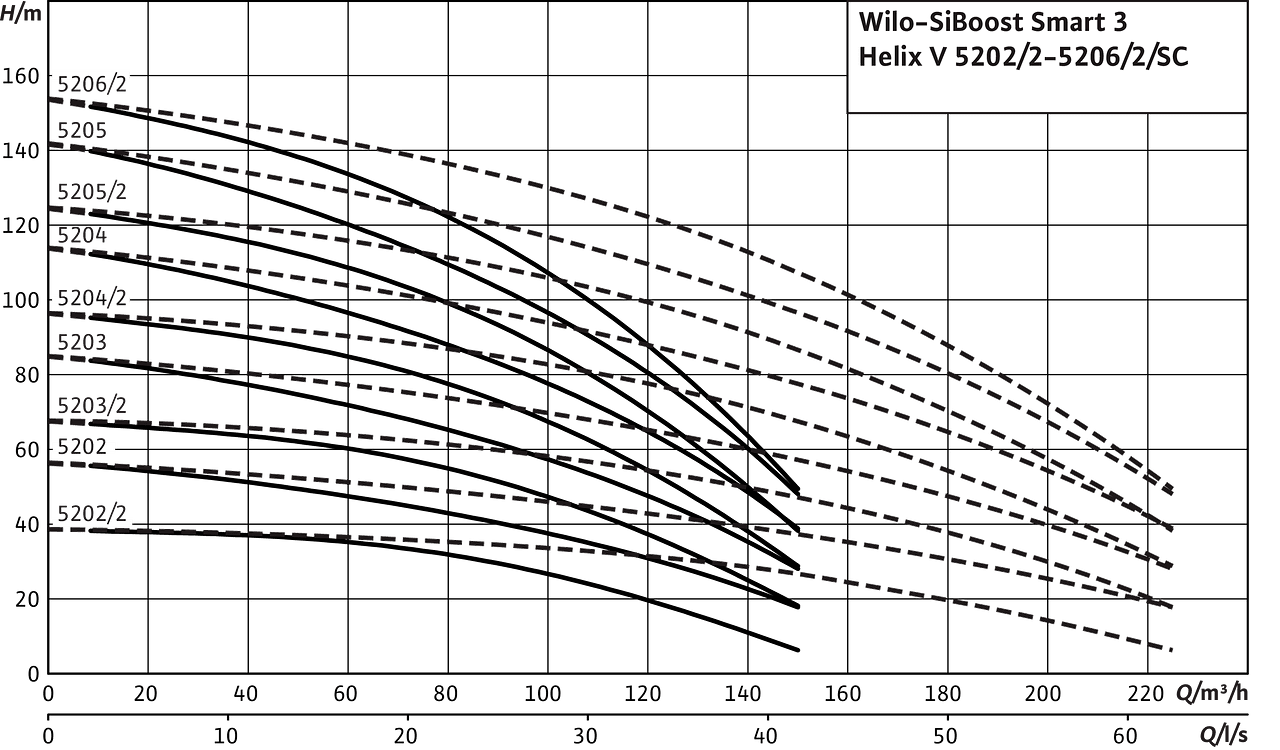

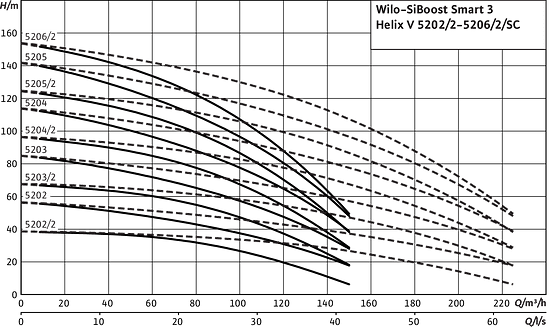

Caractéristiques
SiBoost Smart

---- y compris pompe de réserve

Schéma de raccordement
Smart Controller SC, démarrage Υ-Δ

x0: Alimentation réseau x1 : Alimentation électrique, pompes 1-6, pompe 1 7-12, pompe 2 x2 : Raccordement protection par thermistance 1-2, pompe 1 3-4, pompe 2 etc. x3 : Contacts secs (signaux) 1-3, SSM (report de défauts centralisé) ; 4-6, SBM (report de marche centralisé) x4 : Raccordements capteur 1, capteur (In) 2, capteur (+) ; 3-4, marche/arrêt externe 5-6, protection contre le fonctionnement à sec 7-8, valeur de consigne 2 x5 : Sorties analogiques 1-2, pression réelle (0...10 V)

Informations de commande
Informations sur les passations de commande
-
FabricantWilo
-
Désignation du produitSiBoost Smart 3 HELIX V5202
-
Numéro EAN4048482380650
-
Référence2540829
-
Poids brut approx. m693,0 kg
-
Poids net approx. m612 kg
-
Longueur totale L1750,0 mm
-
Hauteur sans emballage H1405 mm
-
Couleurvert/noir/argent
-
Propriété de l'emballageEmballage de transport
-
Type d'emballagePalette spéciale
-
Quantité par layer1
-
Largeur sans emballage L1351,0 mm
-
Quantité minimum de commande1
-
Nombre par palette1
-
Disponibilité sur le marché2013-09-01
-
Date of introduction2013-09-01
