Star-Z 20/7-3
Fiche technique
Caractéristiques hydrauliques
-
Pression de service maximale PN10 bar
-
Hauteur manométrique max. H Qmin6,0 m
-
Débit max. Qmax6,0 m³/h
-
Température du fluide min. Tmin2 °C
-
Température du fluide max. Tmax65 °C
-
Min. température ambiante Tmin0 °C
-
Température ambiante max. Tmax40 °C
-
Dureté d'eau max. dans les systèmes de bouclage d'eau potable3.21 mmol/l (18°dH)
Caractéristiques du moteur
-
Alimentation réseau1~230 V, 50 Hz
-
Puissance nominale P257,0 W
-
Courant nominal IN0,58 A
-
Vitesse max. nmax2700 tr/min
-
Puissance absorbée P1 max147,0 W
-
Interférence émiseEN 61000-6-3
-
ImmunitéEN 61000-6-2
-
Classe de protection moteurIP44
-
Classe d'isolationF
-
Passe-câbles à vis1 x PG11
-
Protection moteurnon requis (autoprotégé)
Matériaux
-
Corps de pompebronze
-
RouePPE-GF30
-
ArbreCéramique oxydée
-
Matériau du palierCarbone, imprégné de résine
Dimensions de montage
-
Bride côté aspiration DNsG 1¼
-
Bride côté refoulement DNdG 1¼
-
Entraxe L0150 mm
Informations sur les passations de commande
-
FabricantWilo
-
Désignation du produitStar-Z 20/7-3
-
Numéro EAN4016322698067
-
Référence4081203
-
Poids net approx. m3 kg
-
Poids brut approx. m2,9 kg
-
Longueur avec emballage147 mm
-
Hauteur avec emballage100 mm
-
Largeur avec emballage187 mm
-
Propriété de l'emballageEmballage de vente
-
Type d'emballageCarton
-
Quantité minimum de commande1
Descriptif
Ce circulateur convient seulement pour l'eau potable.
Pompe à circulation d'eau chaude sanitaire, pompe à rotor noyé avec commutation manuelle de la vitesse trois niveaux pour installation en ligne.
Moteur auto-protégé. Corps de pompe en laiton rouge, roue en plastique renforcé de fibre de verre, arbre en céramique avec palier lisse en carbone imprégné de résine.
Données d'exploitation
-
FluideWater
-
Température du fluide T2 °C
-
Température ambiante T0 °C
-
Pression de service maximale PN10 bar
-
Dureté d'eau max. dans les systèmes de bouclage d'eau potable3.21 mmol/l (18°dH)
Caractéristiques du moteur
-
Interférence émiseEN 61000-6-3
-
ImmunitéEN 61000-6-2
-
Alimentation réseau1~230 V, 50 Hz
-
Puissance absorbée P1 max147,0 W
-
Vitesse max. nmax2700 tr/min
-
Courant nominal IN0,58 A
-
Classe de protection moteurIP44
-
Passe-câbles à vis1 x PG11
Matériaux
-
Corps de pompebronze
-
RouePPE-GF30
-
ArbreCéramique oxydée
-
Matériau du palierCarbone, imprégné de résine
Dimensions de montage
-
Bride côté aspiration DNsG 1¼
-
Bride côté refoulement DNdG 1¼
-
Entraxe L0150 mm
Informations sur les passations de commande
-
FabricantWilo
-
Désignation du produitStar-Z 20/7-3
-
Poids net approx. m3 kg
-
Référence4081203

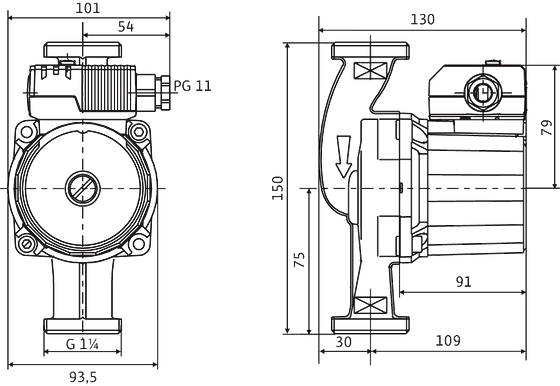

Dimensions et plans d'encombrement
Star Z

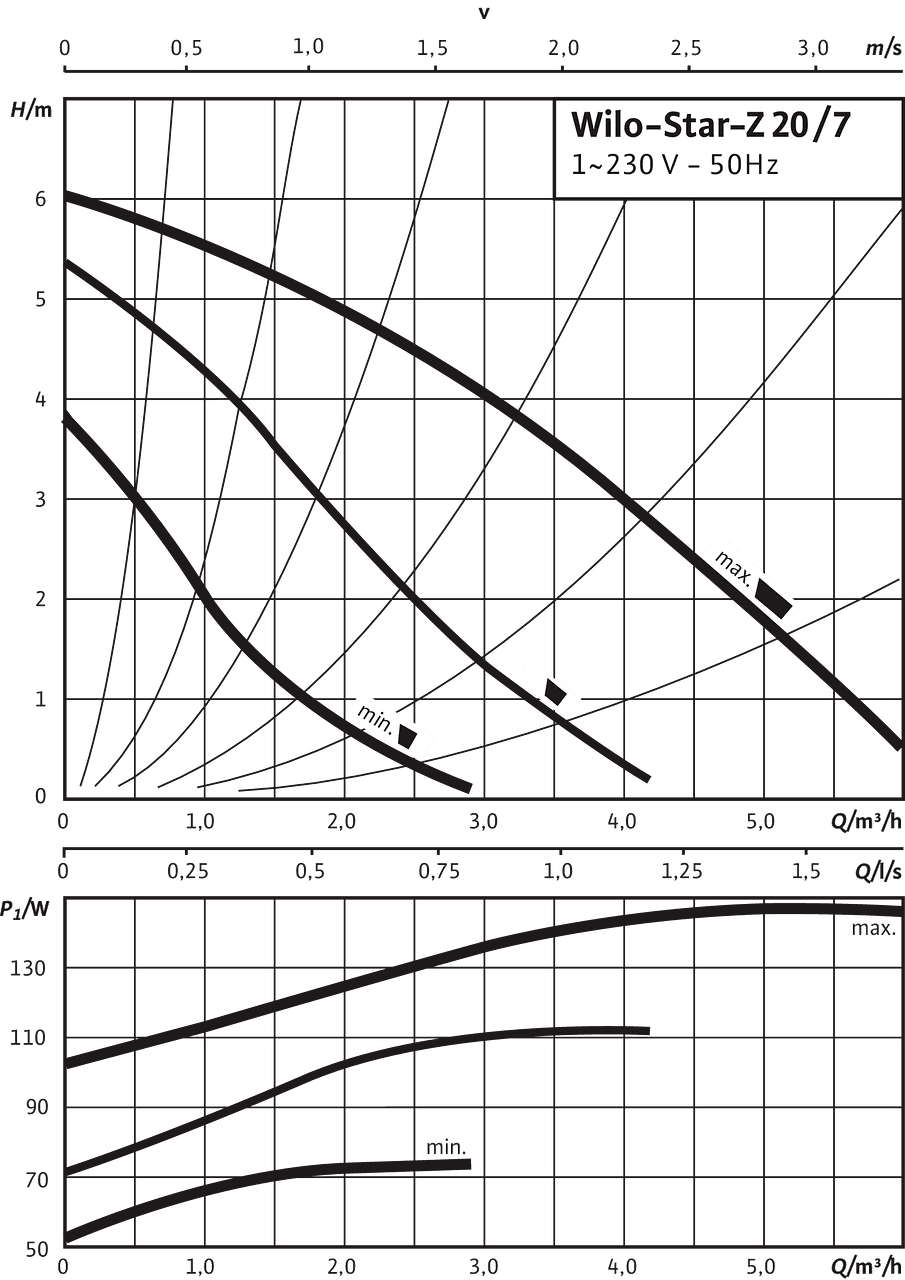

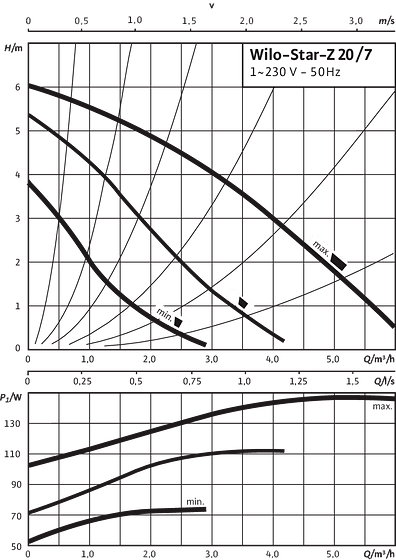

Caractéristiques
Star-Z 20/7, Single-phase current


Schéma de raccordement
Star-E

Moteur auto-protégé
Moteur monophasé (EM) 2 pôles ‐ monophasé 230 V, 50 Hz
Avec condensateur incorporé

Informations de commande
Informations sur les passations de commande
-
FabricantWilo
-
Désignation du produitStar-Z 20/7-3
-
Numéro EAN4016322698067
-
Référence4081203
-
Poids brut approx. m2,9 kg
-
Poids net approx. m3 kg
-
Longueur totale L146,0 mm
-
Hauteur sans emballage H94 mm
-
CouleurVert
-
Propriété de l'emballageEmballage de vente
-
Type d'emballageCarton
-
Quantité par layer32
-
Largeur sans emballage L154,0 mm
-
Quantité minimum de commande1
-
Nombre par palette256
-
Disponibilité sur le marché2010-01-01
-
Date of introduction2010-01-01
