TOP-Z 30/10
Fiche technique
Caractéristiques hydrauliques
-
Pression de service maximale PN10 bar
-
Hauteur manométrique max. H Qmin9,3 m
-
Débit max. Qmax9,5 m³/h
-
Température du fluide min. Tmin-20 °C
-
Température max. du fluide pour les applications HVAC Tmax110 °C
-
Température min. du fluide pour les applications d'eau potable Tmin0
-
Température max. du fluide pour les applications d'eau potable Tmax80
-
Température max. du fluide pour les applications d'eau potable en service temporaire 2 h Tmax110 °C
-
Min. température ambiante Tmin0 °C
-
Température ambiante max. Tmax40 °C
-
Dureté d'eau max. dans les systèmes de bouclage d'eau potable3,57 mmol/l (20 °dH) (3,21 mmol/l (18 °dH) pour 20/4 + 25/6)
Caractéristiques du moteur
-
Alimentation réseau3~400 V, 50 Hz
-
Puissance nominale P2180,0 W
-
Courant nominal IN0,77 A
-
Vitesse max. nmax2700 tr/min
-
Puissance absorbée P1 min100,0 W
-
Puissance absorbée P1 max310,0 W
-
Interférence émiseEN 61000-6-3
-
ImmunitéEN 61000-6-2
-
Classe de protection moteurIPX4D
-
Classe d'isolationH
-
Passe-câbles à vis2 x PG13.5
-
Protection moteurProtection interne contre la surchauffe
Matériaux
-
Corps de pompebronze
-
RouePPE-GF30
-
Arbreacier inoxydable
-
Matériau du palierCarbone, imprégné de résine
Dimensions de montage
-
Bride côté aspiration DNsG 2
-
Bride côté refoulement DNdG 2
-
Entraxe L0180 mm
Informations sur les passations de commande
-
FabricantWilo
-
Désignation du produitTOP-Z 30/10
-
Numéro EAN4048482742663
-
Référence2175512
-
Poids net approx. m7 kg
-
Poids brut approx. m7,8 kg
-
Longueur avec emballage270 mm
-
Hauteur avec emballage215 mm
-
Largeur avec emballage178 mm
-
Propriété de l'emballageEmballage de transport
-
Type d'emballageCarton
-
Quantité minimum de commande1
Descriptif
Cette pompe de circulation convient seulement pour l'eau potable.
Utilisable dans les systèmes de circulation d'eau chaude sanitaire dans l'industrie et le bâtiment.
Pompe de circulation à rotor noyé sans entretien avec raccord fileté ou à brides, vitesses présélectionnables pour l'adaptation des performances hydrauliques.
Equipement et fonction
- Adaptation manuelle des performances hydrauliques avec 3 vitesses
- Pompes avec moteur monophasé :
- P2 jusqu'à 90 W : protection interne contre les températures de bobinage élevées non autorisées
- P2 ≥ 180 W : protection moteur intégrale grâce aux protections par thermistance en liaison avec un déclencheur (en option : SK 602N/SK 622N)
- Pompes avec moteur triphasé :
- P2 jusqu'à 90 W : protection interne contre les températures de bobinage élevées non autorisées
- P2 ≥ 180 W : protection moteur intégrale grâce aux protections par thermistance en liaison avec un déclencheur (en option : SK 602N/SK 622N)
- Alimentation réseau 3~230 V avec adaptateur optionnel
- Corps de pompe en laiton rouge ou fonte grise (en acier inoxydable, en fonction du type)
- Bride combinée PN 6/PN 10 (pour DN 40 à DN 65)
- Coquilles d'isolation thermique
Données d'exploitation
-
FluideWater
-
Température du fluide T-20 °C
-
Température ambiante T0 °C
-
Pression de service maximale PN10 bar
-
Dureté d'eau max. dans les systèmes de bouclage d'eau potable3,57 mmol/l (20 °dH) (3,21 mmol/l (18 °dH) pour 20/4 + 25/6)
Caractéristiques du moteur
-
Interférence émiseEN 61000-6-3
-
ImmunitéEN 61000-6-2
-
Alimentation réseau3~400 V, 50 Hz
-
Puissance absorbée P1 max310,0 W
-
Vitesse max. nmax2700 tr/min
-
Courant nominal IN0,77 A
-
Classe de protection moteurIPX4D
-
Passe-câbles à vis2 x PG13.5
Matériaux
-
Corps de pompebronze
-
RouePPE-GF30
-
Arbreacier inoxydable
-
Matériau du palierCarbone, imprégné de résine
Dimensions de montage
-
Bride côté aspiration DNsG 2
-
Bride côté refoulement DNdG 2
-
Entraxe L0180 mm
Informations sur les passations de commande
-
FabricantWilo
-
Désignation du produitTOP-Z 30/10
-
Poids net approx. m7 kg
-
Référence2175512

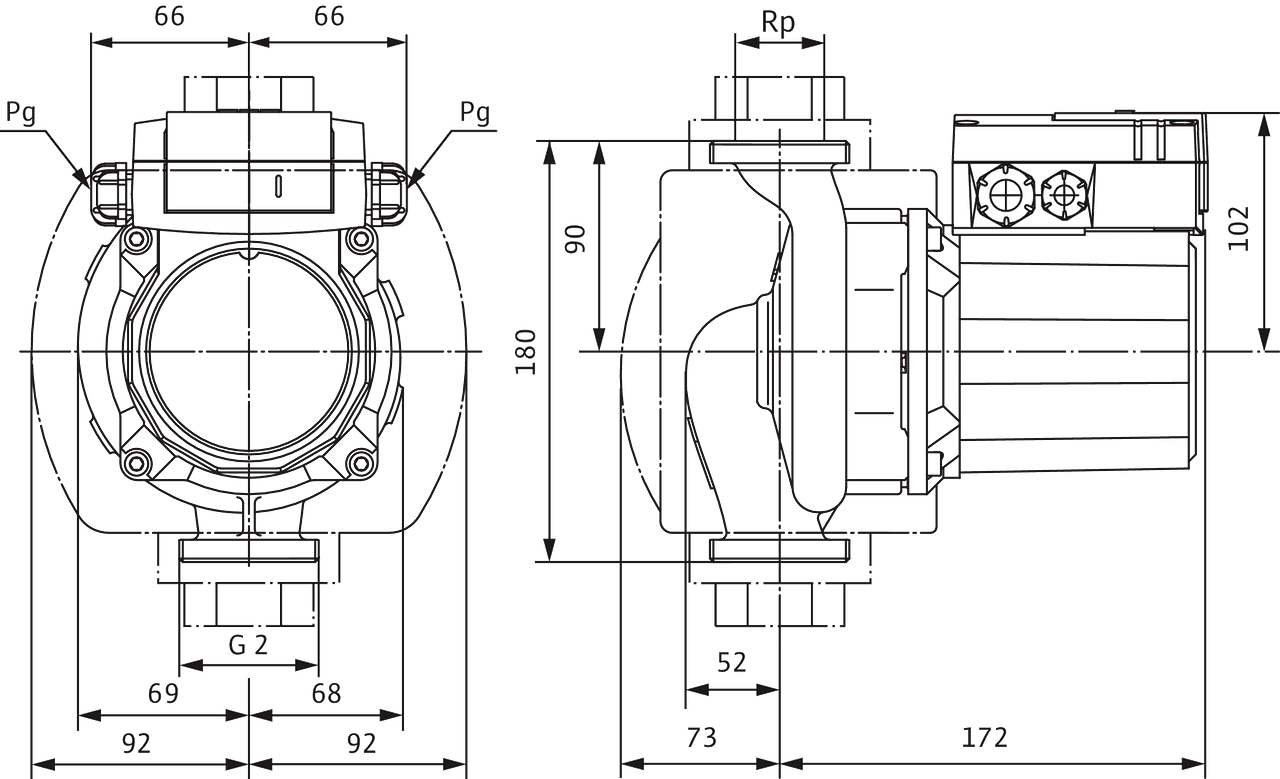

Dimensions et plans d'encombrement
TOP-S


Schéma de raccordement
TOP-S

Alimentation réseau 3~400 V, 50 Hz
triphasée 230 V, 50 Hz (en option avec adaptateur triphasé 230 V)
WSK = protection par thermistance
Protection moteur intégrale à toutes les vitesses de rotation avec déclencheur en option
SK 602N/SK 622N ou autres coffrets de commande/appareils de régulation avec possibilité de raccordement WSK
Déclenchement : déclenchement externe sur coffret de commande ou régulation
Réarmement : La validation de la panne s'effectue
de manière autonome après le refroidissement du moteur

Informations de commande
Informations sur les passations de commande
-
FabricantWilo
-
Désignation du produitTOP-Z 30/10
-
Numéro EAN4048482742663
-
Référence2175512
-
Poids brut approx. m7,8 kg
-
Poids net approx. m7 kg
-
Longueur totale L180,0 mm
-
Hauteur sans emballage H245 mm
-
Couleurvert/bronze
-
Propriété de l'emballageEmballage de transport
-
Type d'emballageCarton
-
Quantité par layer16
-
Largeur sans emballage L184,0 mm
-
Quantité minimum de commande1
-
Nombre par palette96
-
Disponibilité sur le marché2017-03-01
-
Date of introduction2017-03-01
