TOP-Z 80/10

Fiche technique

Caractéristiques hydrauliques
  • Pression de service maximale PN
    6 bar
  • Hauteur manométrique max. H Qmin
    9,0 m
  • Débit max. Qmax
    67,2 m³/h
  • Température du fluide min. Tmin
    -20 °C
  • Température max. du fluide pour les applications HVAC Tmax
    110 °C
  • Température min. du fluide pour les applications d'eau potable Tmin
    0
  • Température max. du fluide pour les applications d'eau potable Tmax
    80
  • Température max. du fluide pour les applications d'eau potable en service temporaire 2 h Tmax
    110 °C
  • Min. température ambiante Tmin
    0 °C
  • Température ambiante max. Tmax
    40 °C
  • Dureté d'eau max. dans les systèmes de bouclage d'eau potable
    3,57 mmol/l (20 °dH) (3,21 mmol/l (18 °dH) pour 20/4 + 25/6)
Caractéristiques du moteur
  • Alimentation réseau
    3~400 V, 50 Hz
  • Puissance nominale P2
    1100,0 W
  • Courant nominal IN
    2,92 A
  • Vitesse max. nmax
    2800 tr/min
  • Puissance absorbée P1 min
    865,0 W
  • Puissance absorbée P1 max
    1440,0 W
  • Interférence émise
    EN 61000-6-3
  • Immunité
    EN 61000-6-2
  • Classe de protection moteur
    IPX4D
  • Classe d'isolation
    H
  • Passe-câbles à vis
    2 x PG13.5
  • Protection moteur
    Protection interne contre la surchauffe
Matériaux
  • Corps de pompe
    bronze
  • Roue
    PPE-GF30
  • Arbre
    acier inoxydable
  • Matériau du palier
    Carbone, imprégné de résine
Dimensions de montage
  • Bride côté aspiration DNs
    DN 80
  • Bride côté refoulement DNd
    DN 80
  • Entraxe L0
    360 mm
Informations sur les passations de commande
  • Fabricant
    Wilo
  • Désignation du produit
    TOP-Z 80/10
  • Numéro EAN
    4048482742861
  • Référence
    2175532
  • Poids net approx. m
    33 kg
  • Poids brut approx. m
    34,5 kg
  • Longueur avec emballage
    470 mm
  • Hauteur avec emballage
    385 mm
  • Largeur avec emballage
    320 mm
  • Propriété de l'emballage
    Emballage de transport
  • Type d'emballage
    Carton
  • Quantité minimum de commande
    1

Descriptif

Cette pompe de circulation convient seulement pour l'eau potable.

Utilisable dans les systèmes de circulation d'eau chaude sanitaire dans l'industrie et le bâtiment.

Pompe de circulation à rotor noyé sans entretien avec raccord fileté ou à brides, vitesses présélectionnables pour l'adaptation des performances hydrauliques.

Equipement et fonction

  • Adaptation manuelle des performances hydrauliques avec 3 vitesses
  • Pompes avec moteur monophasé :
    • P2 jusqu'à 90 W : protection interne contre les températures de bobinage élevées non autorisées
    • P2 ≥ 180 W : protection moteur intégrale grâce aux protections par thermistance en liaison avec un déclencheur (en option : SK 602N/SK 622N)
  • Pompes avec moteur triphasé :
    • P2 jusqu'à 90 W : protection interne contre les températures de bobinage élevées non autorisées
    • P2 ≥ 180 W : protection moteur intégrale grâce aux protections par thermistance en liaison avec un déclencheur (en option : SK 602N/SK 622N)
  • Alimentation réseau 3~230 V avec adaptateur optionnel
  • Corps de pompe en laiton rouge ou fonte grise (en acier inoxydable, en fonction du type)
  • Bride combinée PN 6/PN 10 (pour DN 40 à DN 65)
  • Coquilles d'isolation thermique
Données d'exploitation
  • Fluide
    Water
  • Température du fluide T
    -20 °C
  • Température ambiante T
    0 °C
  • Pression de service maximale PN
    6 bar
  • Dureté d'eau max. dans les systèmes de bouclage d'eau potable
    3,57 mmol/l (20 °dH) (3,21 mmol/l (18 °dH) pour 20/4 + 25/6)
Caractéristiques du moteur
  • Interférence émise
    EN 61000-6-3
  • Immunité
    EN 61000-6-2
  • Alimentation réseau
    3~400 V, 50 Hz
  • Puissance absorbée P1 max
    1440,0 W
  • Vitesse max. nmax
    2800 tr/min
  • Courant nominal IN
    2,92 A
  • Classe de protection moteur
    IPX4D
  • Passe-câbles à vis
    2 x PG13.5
Matériaux
  • Corps de pompe
    bronze
  • Roue
    PPE-GF30
  • Arbre
    acier inoxydable
  • Matériau du palier
    Carbone, imprégné de résine
Dimensions de montage
  • Bride côté aspiration DNs
    DN 80
  • Bride côté refoulement DNd
    DN 80
  • Entraxe L0
    360 mm
Informations sur les passations de commande
  • Fabricant
    Wilo
  • Désignation du produit
    TOP-Z 80/10
  • Poids net approx. m
    33 kg
  • Référence
    2175532

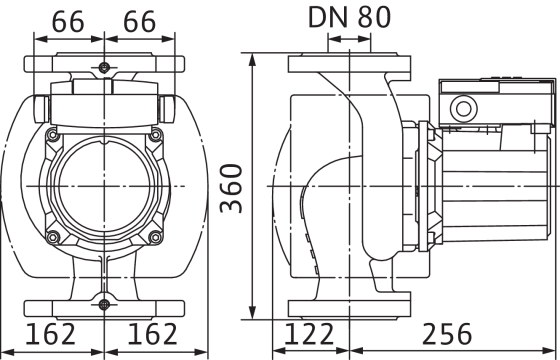

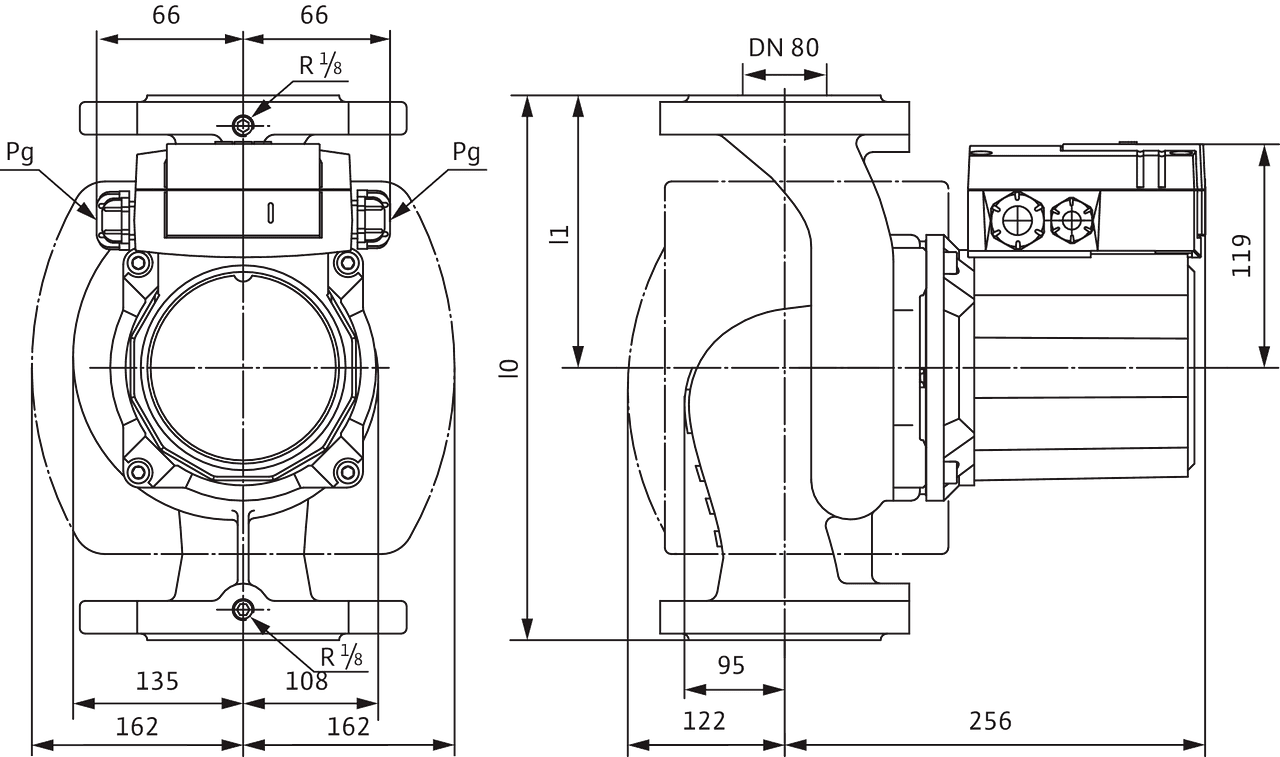

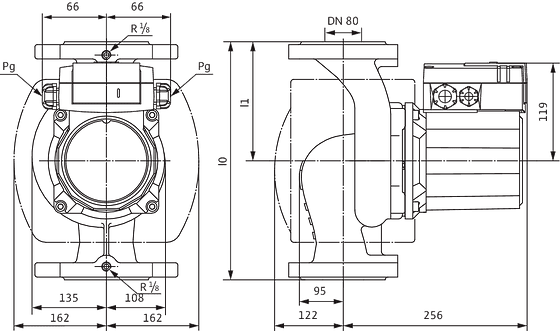

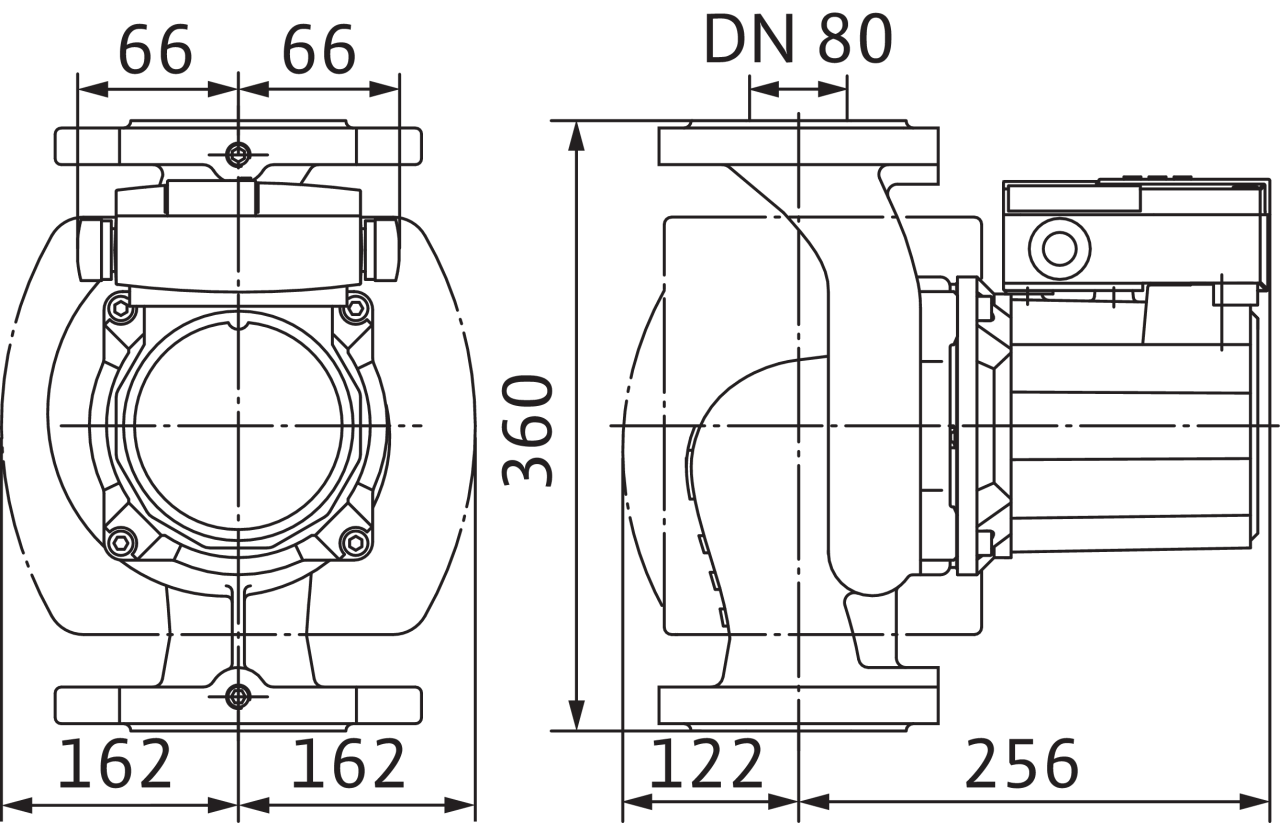

Dimensions et plans d'encombrement

TOP-S

TOP-S
TOP-S

Schéma de raccordement

TOP-S

TOP-S

Alimentation réseau 3~400 V, 50 Hz

triphasée 230 V, 50 Hz (en option avec adaptateur triphasé 230 V)

WSK = protection par thermistance

Protection moteur intégrale à toutes les vitesses de rotation avec déclencheur en option

SK 602N/SK 622N ou autres coffrets de commande/appareils de régulation avec possibilité de raccordement WSK

Déclenchement : déclenchement externe sur coffret de commande ou régulation

Réarmement : La validation de la panne s'effectue

de manière autonome après le refroidissement du moteur

TOP-S

Informations de commande

Informations sur les passations de commande
  • Fabricant
    Wilo
  • Désignation du produit
    TOP-Z 80/10
  • Numéro EAN
    4048482742861
  • Référence
    2175532
  • Poids brut approx. m
    34,5 kg
  • Poids net approx. m
    33 kg
  • Longueur totale L
    360,0 mm
  • Hauteur sans emballage H
    378 mm
  • Couleur
    vert/bronze
  • Propriété de l'emballage
    Emballage de transport
  • Type d'emballage
    Carton
  • Quantité par layer
    4
  • Largeur sans emballage L
    324,0 mm
  • Quantité minimum de commande
    1
  • Nombre par palette
    12
  • Disponibilité sur le marché
    2017-03-01
  • Date of introduction
    2017-03-01
