Wilo-DrainLift Box

Particularités/avantages

  • Montage facilité grâce à une pompe et à un clapet anti-retour intégrés
  • Le grand volume de la cuve contribue à réduire le nombre d'opérations de commutation.
  • Facilité d'entretien
  • Cadre en carreaux en acier inoxydable avec siphon

Description de la série de fabrication

Construction

Petite station de relevage pour eaux chargées pour l'installation enterrée

Domaines d'application

Pompage des eaux chargées préalablement épurées sans matières fécales (selon DIN EN 12050-2) qui ne peuvent pas être conduites aux égouts grâce à l'inclinaison naturelle.

Dénomination

Exemple : Wilo-DrainLift Box 32/8
BoxStation de relevage pour eaux usées (installation enterrée)
32Diamètre nominal du raccord côté refoulement (DN 32, Ø 40)
8Hauteur manométrique max. [m]

Matériaux

  • Cuve souterraine : plastique PE
  • Moteur : Acier inoxydable
  • Corps de l'hydraulique : plastique PP-GF30 avec Box 32…, fonte grise EN-GJL-200 avec Box 40

Caractéristiques techniques

  • Alimentation réseau 1~230 V, 50 Hz
  • Câble d'alimentation réseau 10 m (5 m pour 40/10), avec fiche à contact de protection
  • Mode de fonctionnement S3-25 %
  • Température du fluide véhiculé max. 35 °C, avec 32/8 et 32/11 brièvement (3 minutes) 60 °C
  • Raccordement Ø 40 mm
  • Raccord d'alimentation 100 mm
  • Raccord de purge 100 mm
  • Classe de protection IP68
  • Volume brut du réservoir 113 l
  • Volume de commutation 24-29 l

Equipement/fonctionnement

  • Prête à être branchée
  • Réservoir en plastique avec pompe pour eaux claires et usées prémontée, conduite de refoulement et clapet anti-retour intégré
  • Surveillance thermique du moteur
  • Pilotage du niveau avec interrupteur à flotteur

Description/construction

Station de relevage à commutation automatique avec pompe submersible intégrée et clapet anti-retour. Prête à être montée pour l'installation enterrée. Flexible grâce à deux possibilités de raccordement DN 100.

Etendue de la fourniture

Pompe prête à être branchée avec interrupteur à flotteur monté dans un réservoir en plastique résistant aux chocs pour l'installation enterrée. Prête à être utilisée avec conduite de refoulement installée et clapet anti-retour. Câble de pompe (5 m ou 10 m de long) avec fiche à contact de protection intégrée. Notice de montage et de mise en service.

Courbe caractéristique

Courbe caractéristique

Produit

Construction

Inondable

Station à pompe simple

-

Station à pompe double

Moteur monophasé

Moteur triphasé

-

Position de la pompe : pièces de moteur à l'extérieur de la cuve

-

Position de la pompe : à l'extérieur de la cuve

-

Position de la pompe : dans la cuve

Chambre d'étanchéité

-

Etanchement côté fluide, garniture mécanique

Etanchement côté fluide, bague d'étanchéité de l'arbre

-

Clapet anti-retour intégré

Chemise de refroidissement

Roue monocanal

-

Roue multicanal

Roue Vortex

-

Dilacérateur

-

Dispositif tourbillonnaire breveté

Equipement/fonctions

Position d'alimentation librement sélectionnable

-

Filtre à charbon actif

-

Pilotage du niveau : avec interrupteur à flotteur

Pilotage du niveau : avec capteur de niveau

-

Pilotage du niveau : avec capteur de pression pneumatique

-

Surveillance température du moteur

Sonde d'étanchéité du moteur

-

Alarme indépendante du secteur

-

Alarme contact sec

-

Prêt à être branché

Câble de raccordement déconnectable

-

Coffret de commande

-

Raccord de tuyaux flexibles pour pompe manuelle à membrane

-

Joint pour raccordement du tuyau d'aspiration de la pompe à membrane manuelle

-

Raccord de tuyaux flexibles pour purge

-

Tuyau de refoulement

-

Matériau de montage

Matériel de fixation

-

Kit pour le raccordement de la conduite de refoulement

Fraise trépaneuse pour alésage d'alimentation

-

Scie rotative à lames amovibles pour alésage d'alimentation

-

Joint d'étanchéité de l'alimentation

-

Matériel d'insonorisation

-

Téléchargements

General overview

Edition 2017
Format de page A4
Nombre de côtés 72

PDF (46 MB)

Télécharger

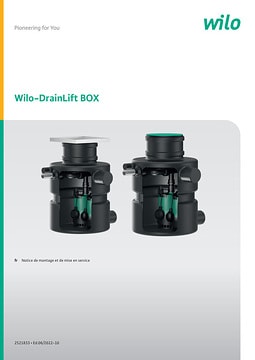

Wilo-DrainLift Box
