Wilo-RainSystem AF 150

Description de la série de fabrication

Particularités/Avantages

  • Silencieuse grâce à des pompes multicellulaires centrifuges
  • Toutes les pièces en contact avec le fluide résistent à la corrosion
  • Grande sécurité de fonctionnement grâce au régulateur RainControl Professional entièrement électronique
  • Rentabilité élevée grâce à la réalimentation en eau fraîche en fonction des besoins
  • Grande fiabilité grâce à un réservoir de réalimentation optimisé du point de vue du débit et des bruits

Conception

Gestionnaire d'eau de pluie automatique avec réservoirs de stockage et 2 pompes auto-amorçantes

Utilisation

Récupération de l'eau de pluie dans les habitations collectives et petites entreprises destinée à économiser de l'eau potable grâce à des citernes ou réservoirs.

Équipement/Fonction

Module compact prêt à être raccordé avec câblage électrique et connexion hydraulique complètes et monté sur des cadres tubulaires en acier peints amortissant les vibrations, composé de :

  • 2 pompes centrifuges auto-amorçantes, résistantes à la corrosion et silencieuses de la gamme MultiCargo MC
  • Tuyauterie collective côté refoulement R 1 1/2, avec unité de capteur et réservoir sous pression à membrane de 8 l dans le principe d'écoulement et dispositif d'arrêt avec vidange
  • Manomètre 0 – 10 bar
  • 1 robinet à tournant sphérique côté aspiration et refoulement
  • bâche de stockage de l'eau fraîche d'une grande capacité (150 litres) avec vanne à flotteur mécanique
  • 1 coffret de commande central RainControl Professional avec électronique de commande, avec électrovannes et transmetteur de pression 4–20 mA et capteur de niveau avec câble de 20 m pour le contrôle du niveau de remplissage
    • Commande guidée par menus et affichage avec des messages LCD sur le fonctionnement et les défauts
    • Commande uniforme de l'installation grâce à la permutation cyclique des pompes et à la marche d'essai intégrée lorsque les pompes sont à l'arrêt
    • Permutation automatique en cas de défaut et activation du mode de fonctionnement d'appoint
    • Remplacement automatique de l'eau dans la bâche de stockage
    • Protection automatique contre les dépôts de calcaire dans la vanne magnétique
    • Affichage permanent du niveau de remplissage de la citerne, de la pression de l'installation et de l'état de fonctionnement par LCD

Étendue de la fourniture

  • Deux pompes centrifuges auto-amorçantes multicellulaires MC
  • Bâche de stockage en eau de 150 l, unité de capteur avec réservoir sous pression à membrane de 8 l,
  • Coffret de commande central RainControl-Professional avec électronique de commande, capteur de niveau
  • avec 20 m de câble, champ de mesure 0 à 5 m.

Dénomination

Caractéristiques techniques

  • Hauteur d'aspiration max. 8 m
  • Pression de service max. 8 bars
  • Classe de protection IP 41
  • Raccordements :
    • conduite de refoulement/côté refoulement tubage collecteur R 1 ½
    • Côté aspiration 2 x 1/4G 1
    • Alimentations R 1 ¼
    • Raccord de trop-plein DN 100

Matériaux

  • Corps de pompe en acier inoxydable 1.4301
  • Roue en Noryl
  • Arbre en acier inoxydable 1.4028
  • Garniture mécanique en carbone/céramique
  • Chambres à étages en Noryl
  • Bac d'expansion à membrane en acier peint

Description/Construction

  • Installation de distribution d'eau à pompe double prête à être branchée, comme module compact pour les habitats collectifs et les bâtiments publics.
  • Pour une alimentation entièrement automatique en eau de pluie provenant du réservoir enterré ou de la citerne.
  • Grande sécurité de fonctionnement grâce à deux conduites d'aspiration autonomes (à fournir par le client).
  • La bâche de stockage de grand volume permet la réalimentation optimisée de l'eau potable dans le réseau des consommateurs lorsque la citerne n'est pas pleine.
  • Raccord pour dispositif d'avertissement de reflux, disponible en série.
  • Réservoir sous pression à membrane et à circulation selon DIN 4807 pour économiser de l'énergie en cas de très petites fuites du côté du bâtiment
  • Commande uniforme de l'installation possible grâce à la permutation cyclique des pompes et à la marche d'essai intégrée lorsque les pompes sont à l'arrêt.
  • La permutation automatique en cas de défaut et l'activation du mode de fonctionnement d'appoint garantissent une fonctionnalité maximale de l'installation
  • La réalimentation en eau potable est entièrement automatique et adaptée aux besoins.
  • Remplacement de l'eau en fonction du fonctionnement des pompes dans la bâche de stockage également automatique.
  • Avec protection intégrée du moteur électronique, protection intégrée contre le fonctionnement à sec du groupe de pompes ainsi que protection automatique contre les dépôts de calcaire de l'électrovanne.
  • Le coffret de commande émet de nombreux signaux ; il dispose également de contacts secs pour reports de marche et de défauts.
  • La commande et le paramétrage du régulateur RainControl Professional entièrement électronique se font au moyen de touches de fonctions guidées par menu.
  • L'affichage permanent du niveau de remplissage de la citerne, de la pression de l'installation et de l'état de fonctionnement a lieu sur un écran LC.
  • L'installation est idéale pour le raccordement à la gestion technique centralisée.

Téléchargements

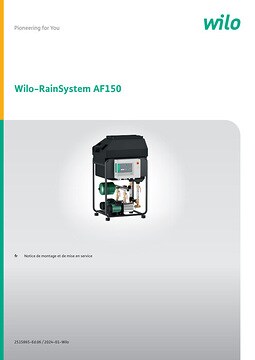

WILO-RainSystem AF150

N° de réf. 2515865
Edition 0309
Numéro de version 01
Format de page A4
Nombre de côtés 29

PDF (763 kB)

Télécharger
