Wilo-Stratos GIGA B

Particularités/Avantages

  • Pompe à haut rendement innovante pour les meilleurs rendements totaux avec dimensions principales selon EN 733

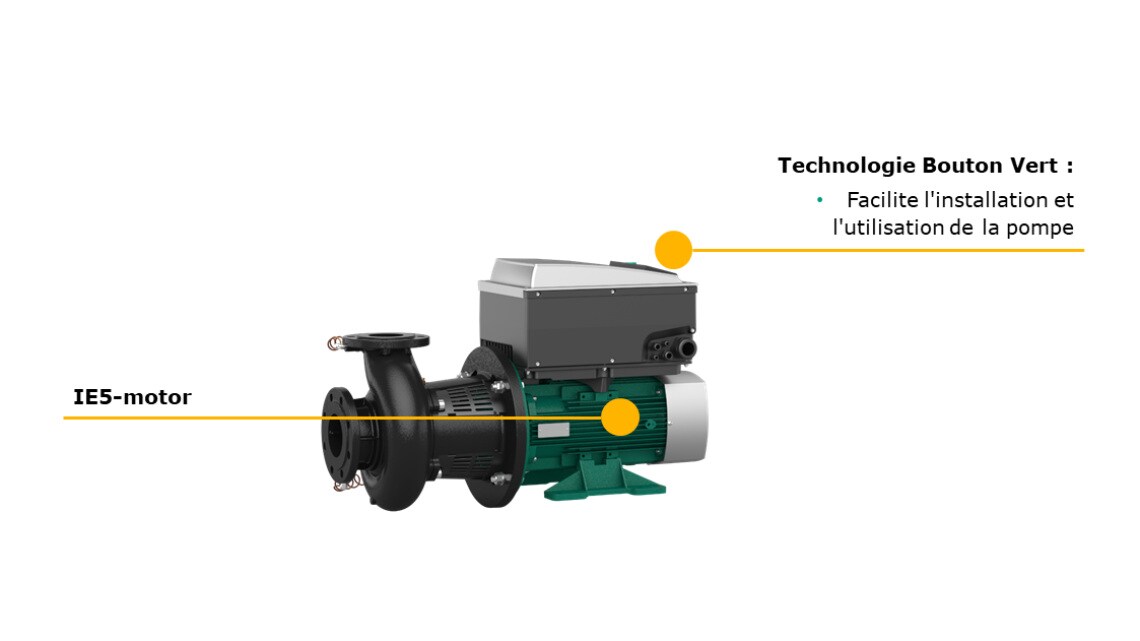

  • Moteur EC à haut rendement de classe énergétique IE5 selon CEI 60034-30-2
  • Hydraulique à haut rendement, parfaitement adaptée à la technologie de moteur CE avec rendement optimisé, indice de rendement minimal (MEI) ≥ 0,7
  • Plage de régulation jusqu'à trois fois plus importante qu'avec les pompes à variation électronique conventionnelles
  • Interfaces en option pour la communication bus grâce aux modules IF embrochables

Description de la série de fabrication

Conception

Pompe monobloc à haut rendement avec moteur EC et adaptation électronique des performances, construction à moteur ventilé. Exécution en tant que pompe monocellulaire basse pression avec raccord à bride et garniture mécanique.

Utilisation

Pompage d'eau de chauffage (selon VDI 2035), d'eau froide ainsi que de mélanges eau-glycol sans matières abrasives dans les installations de chauffage, d'eau froide et d'eau de refroidissement.

Équipement/Fonction

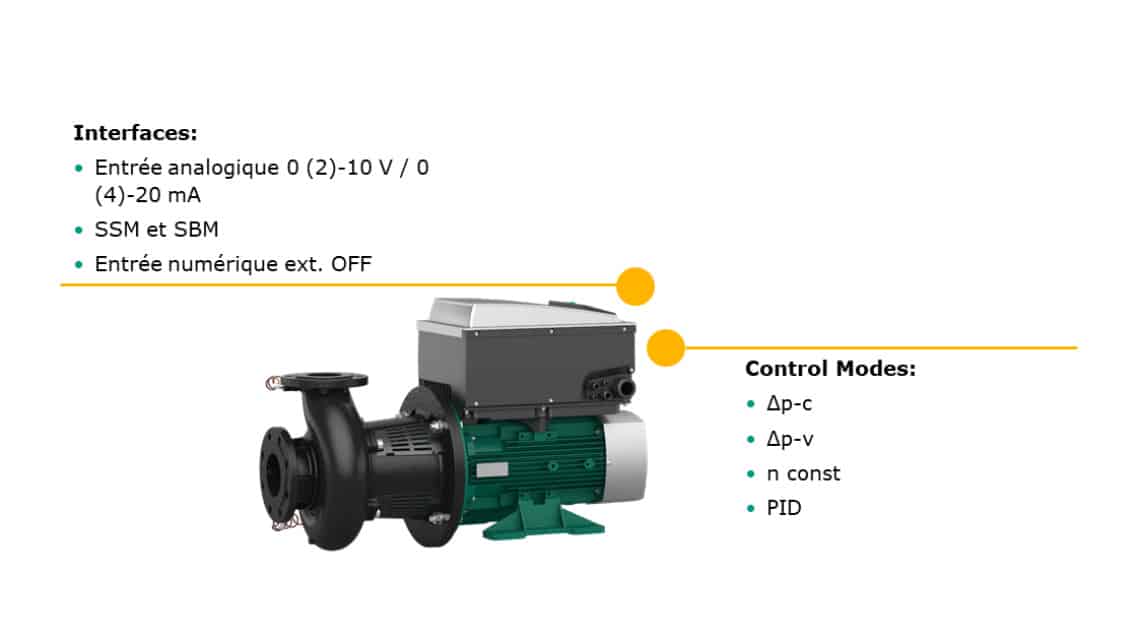

<TEXT> <P><b>Modes de fonctionnement</b></P> <P level="1">Δp-c pour pression différentielle constante</P> <P level="1">Δp-v pour pression différentielle variable</P> <P level="1">PID-Control</P> <P level="1">Mode régulation de vitesse (n=constant)</P> <P/> <P><b>Élément de pilotage</b></P> <P level="1">Bouton vert et écran</P> <P/> <P><b>Fonctions manuelles</b></P> <P level="1">Réglage de la valeur de consigne de pression différentielle</P> <P level="1">Réglage de la vitesse de rotation (mode régulation de vitesse manuel)</P> <P level="1">Réglage du mode de fonctionnement</P> <P level="1">Réglage de la pompe sur MARCHE/ARRET</P> <P level="1">Configuration de tous les paramètres de fonctionnement</P> <P level="1">Acquittement des défauts</P> <P/> <P><b>Fonctions de commande externes</b></P> <P level="1">Entrée de commande « Priorité OFF »</P> <P level="1">Entrée de commande « Permutation des pompes externe » (uniquement active en mode double pompe)</P> <P level="1">Entrée analogique 0-10 V, 0–20 mA pour mode régulation de vitesse (DDC) et réglage à distance de la valeur de consigne</P> <P level="1">Entrée analogique 2–10 V, 4–20 mA pour mode régulation de vitesse (DDC) et réglage à distance de la valeur de consigne</P> <P level="1">Entrée analogique 0–10 V pour le signal valeur réelle du capteur de pression</P> <P level="1">Entrée analogique 2–10 V, 0-20 mA, 4–20 mA pour signal valeur réelle du capteur de pression</P> <P/> <P><b>Fonctions de signalisation et d'affichage</b></P> <P level="1">Report de défauts centralisé SSM</P> <P level="1">Report de marche centralisé</P> <P/> <P><b>Échange de données</b></P> <P level="1">Interface infrarouge pour une communication à distance avec le moniteur IR/la clé IR</P> <P level="1">Emplacement pour modules IF Wilo (Modbus, BACnet, CAN, PLR, LON) pour la connexion à la gestion technique centralisée</P> <P/> <P><b>Fonctions de sécurité</b></P> <P level="1">Protection moteur intégrale avec déclencheur électronique intégré</P> <P level="1">Verrouillage d'accès</P> <P/> <P><b>Pilotage pompes doubles (2 pompes simples, application culotte uniquement)</b></P> <P level="1">Mode de fonctionnement principal/de réserve (permutation automatique en cas de défaut)</P> <P level="1">Mode de fonctionnement principal/de réserve permutation des pompes au bout de 24 heures</P> <P level="1">Marche parallèle</P> </TEXT>

Étendue de la fourniture

  • Pompe
  • Notice de montage et de mise en service

Dénomination

Exemple

Wilo-Stratos GIGA B 40/1-51/4,5

Stratos GIGA

Pompe à haut rendement

B

Construction monobloc

40

Diamètre nominal DN du raccord à brides (pour Stratos GIGA B : côté refoulement) [mm]

1-51

1 = plus petite hauteur de refoulement réglable [m] 51 = plus grande hauteur de refoulement réglable [m]

4,5

Puissance nominale P2 en [kW]

-xx

Variante : P. ex. R1 - exécution sans capteur de pression différentielle

Caractéristiques techniques

  • Indice de rendement minimal (MEI) &#8805; 0,7
  • Plage de température admissible du fluide de -20 °C à +140 °C
  • Alimentation réseau 3~480 V ±10 %, 50/60 Hz, 3~440 V ±10 %, 50/60 Hz, 3~400 V ±10 %, 50/60 Hz, 3~380 V -5 % +10 %, 50/60 Hz
  • Classe de protection IP55
  • Pression de service max. 16 bar jusqu'à +120 °C, 13 bar jusqu'à +140 °C

Matériaux

  • Corps de pompe et lanterne : EN-GJL-250
  • Roue : PPS-GF40
  • Arbre : 1.4122
  • Garniture mécanique : AQEGG ; autres garnitures mécaniques disponibles sur demande

Courbe caractéristique

Stratos GIGA B
