Wilo-Stratos

Description de la série de fabrication

Particularités/Avantages

  • Economie d'énergie grâce à une efficacité du système accrue avec la fonction Q-Limit (limitation du débit)
  • Indice d'efficacité énergétique amélioré IEE ≤0,20 pour toutes les pompes simples
  • Ecran optimisé pour faciliter la lecture et la commande
  • Montage peu encombrant grâce à la construction compacte et à l'écran LC indépendant de la position
  • Concept modulaire pour la liaison de tous les systèmes de bus usuels (par exemple Modbus, BACnet, CAN, LON, PLR)
  • Qualité et fiabilité éprouvées

Conception

Pompes de circulation à rotor noyé avec raccord fileté ou par bride, moteur CE et adaptation automatique de la puissance.

Utilisation

Chauffages à eau chaude tous systèmes, circuits de climatisation, circuits de refroidissement fermés, installations de circulation industrielles

Équipement/Fonction

Modes de fonctionnement

  • Mode régulation de vitesse (n = constant)
  • Δp-c pour pression différentielle constante
  • Δp-v pour pression différentielle variable
  • Δp-T pour pression différentielle dépendant de la température (programmable avec un module IR, un moniteur ou une clé IR, Modbus, BACnet, LON ou CAN)
  • Limite Q pour restreindre le débit maximum (réglage uniquement avec une clé IR)

Fonctions manuelles

  • Réglage du mode de fonctionnement
  • Réglage de la valeur de consigne de pression différentielle
  • Réglage du fonctionnement automatique ralenti
  • Réglage de la pompe sur MARCHE/ARRET
  • Réglage de la vitesse de rotation (mode régulation de vitesse manuel)

Fonctions automatiques

  • Adaptation des performances hydrauliques en continu suivant le mode de fonctionnement
  • Fonctionnement ralenti automatique
  • Dégommage
  • Softstart
  • Protection moteur intégrale avec déclencheur électronique intégré

Fonctions de commande externes

  • Entrée de commande « Priorité Off » (possible avec modules IF Stratos)
  • Entrée de commande « Priorité Min » (possible avec modules IF Stratos)
  • Entrée de commande « Analog In 0 - 10 V » (modification à distance de la vitesse de rotation) (possible avec modules IF Stratos)
  • Entrée de commande « Analog In 0 - 10 V » (modification à distance de la consigne) (possible avec modules IF Stratos)

Fonctions de signal et d'affichage

  • Message de défaut centralisé (contact de repos sec)
  • Message de marche individuel (contact de travail sec) (possible avec modules IF Stratos)
  • Voyant de défaut
  • Ecran LCD pour affichage des caractéristiques des pompes et codes défauts

Échange de données

  • Interface infrarouge pour communication à distance avec clé IR/moniteur IR
  • Interface numérique série Modbus RTU pour le raccordement à une gestion technique centralisée via système BUS RS485 (possible avec les modules IF Stratos).
  • Interface numérique série Modbus BACnet MS/TP esclave pour le raccordement à une gestion technique centralisée via système BUS RS485 (possible avec les modules IF Stratos).
  • Interface numérique série CAN pour le raccordement à une gestion technique centralisée via système BUS CAN (possible avec les modules IF Stratos).
  • Interface numérique série LON pour le raccordement à un réseau LONWorks (possible avec les modules IF Stratos)
  • Interface numérique série PLR pour le raccordement à GA par le convertisseur d'interface Wilo ou les modules de couplage spécifiques (possible avec les modules IF Stratos).

Pilotage pompes doubles (pompe double ou 2 pompes simples)

  • Mode de fonctionnement principal/de réserve (avec permutation automatique en cas de défaut/permutation des pompes en fonction du temps) : différentes combinaisons avec modules IF Stratos (accessoires) possibles
  • Marche parallèle (enclenchement ou déclenchement suivant optimisation du rendement) : différentes combinaisons avec modules IF Stratos (accessoires) possibles

Equipement

  • Méplat du corps de pompe (en cas de pompe à raccord fileté avec P2< 100 W)
  • Avec les pompes à brides : Modèles de bride
    • Exécution standard pour les pompes DN 32 à DN 65 : bride combinée PN 6/10 (bride PN 16 selon EN 1092-2) pour contre-brides PN 6 et PN 16
    • Exécution standard pour les pompes DN 80/DN 100 : bride PN 6 (sélectionnée PN 16 selon EN 1092-2) pour contre-bride PN 6
    • Exécution spéciale pour pompes DN 32 à DN 100 : bride PN 16 (selon EN 1092-2) pour contre-bride PN 16
  • Emplacement réservé pour extension en option avec des modules IF Wilo
  • Isolation thermique de série pour applications chauffage

Étendue de la fourniture

  • Pompe
  • Isolation thermique incluse
  • Avec joints en cas de raccord fileté
  • Rondelles pour écrous de brides incluses (avec diamètres nominaux de raccordement DN 32 - DN 65)
  • Avec notice de montage et de mise en service incluse.

Dénomination

Exemple :

Wilo-Stratos 30/1-12

Stratos

Pompe à haut rendement (pompe à raccord fileté ou pompe à brides), à variation électronique

30/

Diamètre nominal de raccordement

1-12

Plage de hauteur manométrique nominale [m]

Caractéristiques techniques

  • Plage de température admissible de -10 °C à +110 °C
  • Alimentation réseau 1~230 V, 50/60 Hz
  • Classe de protection IP X4D
  • Raccord fileté ou à bride (en fonction du modèle) Rp 1 à DN 100
  • Pression de service max. avec exécution standard : 6/10 bars ou 6 bars (exécution spéciale : 10 bars ou 16 bars)

Matériaux

  • Corps de pompe : fonte grise avec revêtement KTL
  • Isolation thermique : Polypropylène
  • Arbre : Acier inoxydable
  • Palier : carbone, imprégné métal
  • Roue : plastique

Description/Construction

  • Pompe à rotor noyé avec moteur CE et adaptation automatique intégrée de la puissance
  • Technologie du bouton rouge et affichage graphique
  • Protection moteur avec système électronique de déclenchement
  • Fiche de raccordement pour l'extension de fonctions avec module IF en option pour la gestion technique centralisée (GA)
  • Roue à aubes courbées en trois dimensions et gaine synthétique en matériau composite à base de fibres de carbone

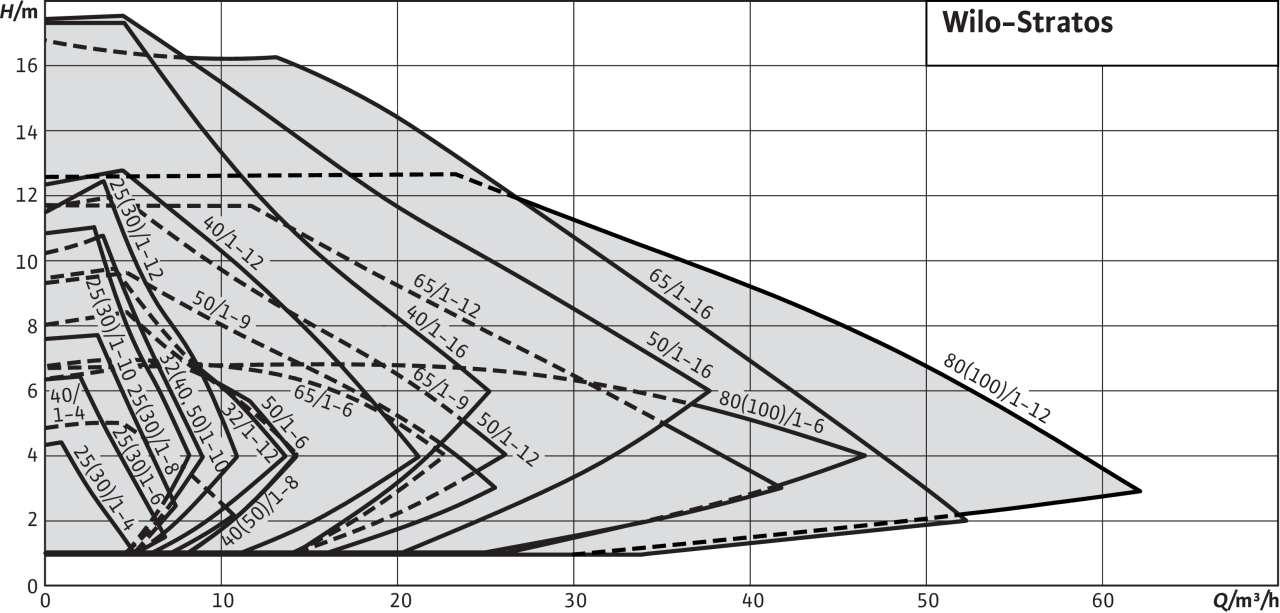

Courbe caractéristique

Stratos

Stratos
