Wilo-RAIN3
Récupération d'eau de pluie par écran tactile.
Récupération d'eau de pluie par écran tactile.
La Wilo-RAIN3 est une installation d'utilisation des eaux de pluie conformément aux normes EN 1717 et DIN 1989. Son design compact et les diverses possibilités de raccordement hydraulique permettent une installation ou un remplacement simple et rapide.
Par ailleurs, l'interface utilisateur de l'écran LCD, associée à de nombreuses fonctions intelligentes comme la routine d'autoprotection, est confortable à utiliser et d'une très grande fiabilité.
Prestations de service recommandées
Vos avantages

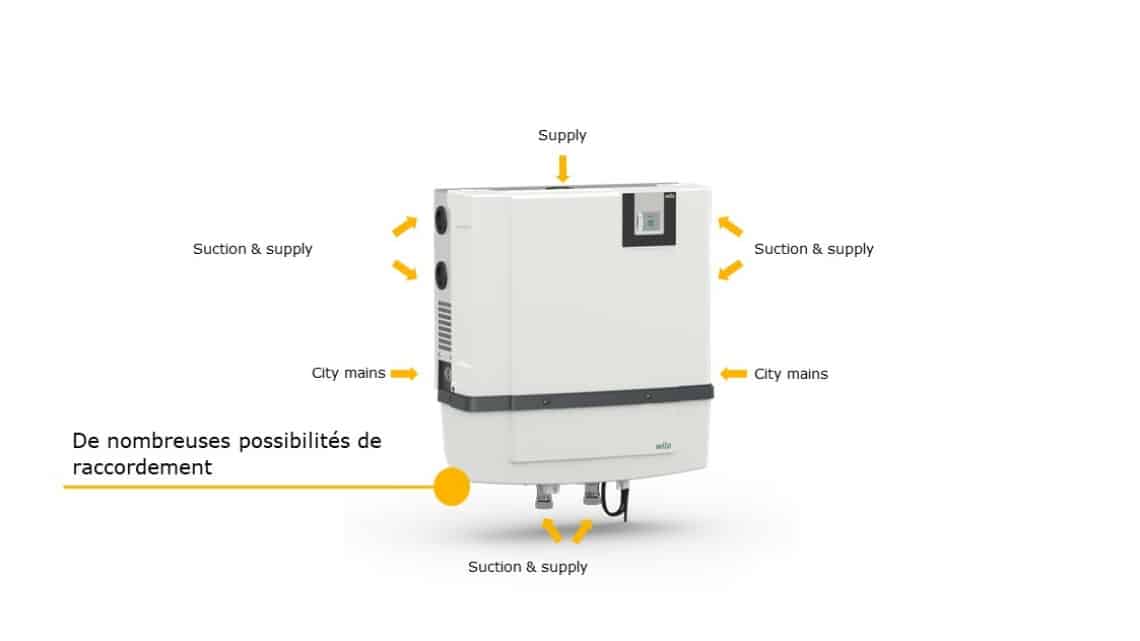

- Installation simple grâce au système prêt à être branché et à la construction compacte offrant différentes possibilités de raccordement hydraulique

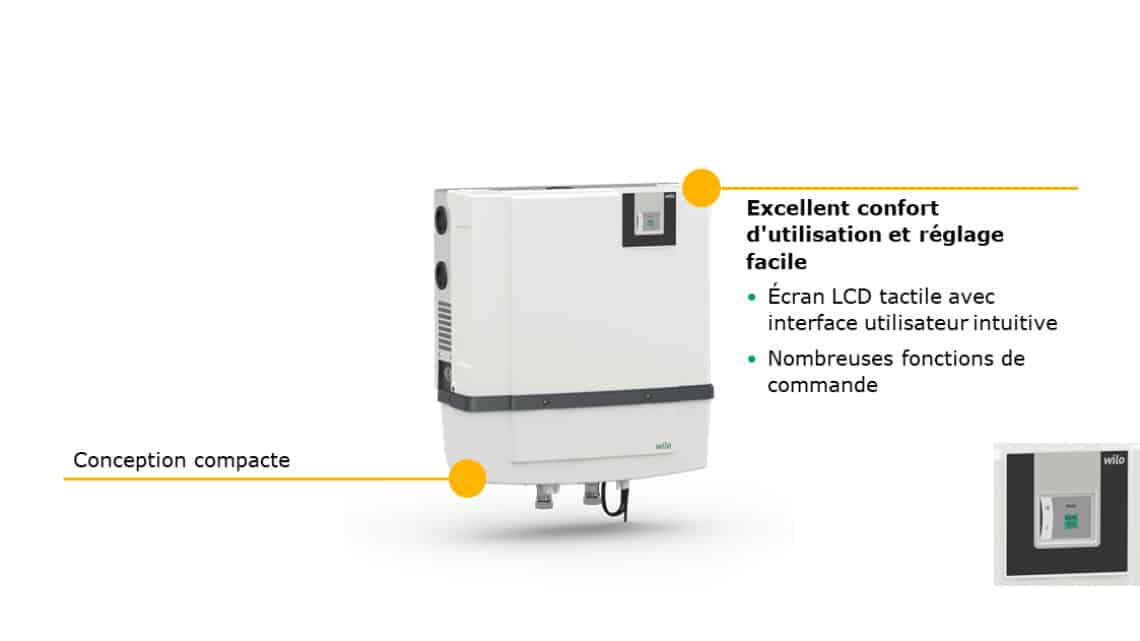

- Grand confort d'utilisation et options de réglage simplifiées grâce à
- la combinaison unique d'une surface tactile LCD intuitive et de fonctions de régulation complètes
- Grande fiabilité grâce aux programmes de protection automatique intégrés
- Sécurité des conditions d'hygiène grâce au clapet antiretour et à la bâche de stockage selon DIN 1989 et EN 1717
- Fonctionnement silencieux dans les installations résidentielles
- Grand confort d'utilisation grâce à une commande pouvant être mise à jour en Wi-Fi pour le Wilo-Service
Conception
Station de récupération d'eau de pluie à pompe simple prête à être branchée
Application
La station de récupération d'eau de pluie a été conçue pour des applications n'impliquant pas la distribution d'eau potable, comme :
- Rinçage des toilettes
- Machines à laver le linge
- Irrigation de jardin
(Vérifier que l'application répond aux dispositions locales)
Équipement/Fonction

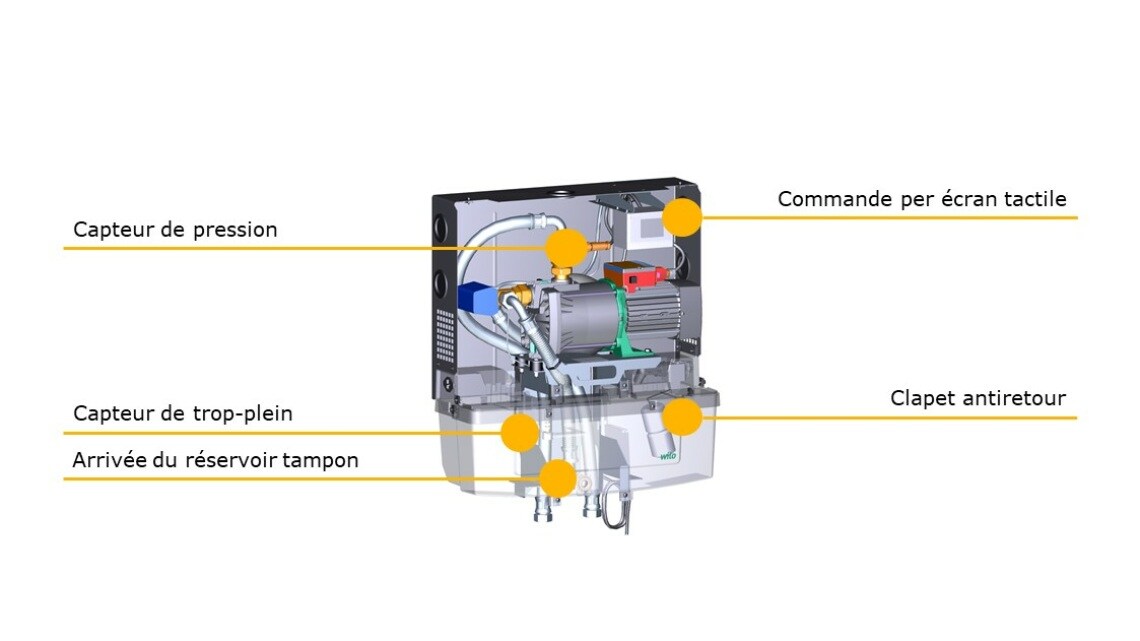

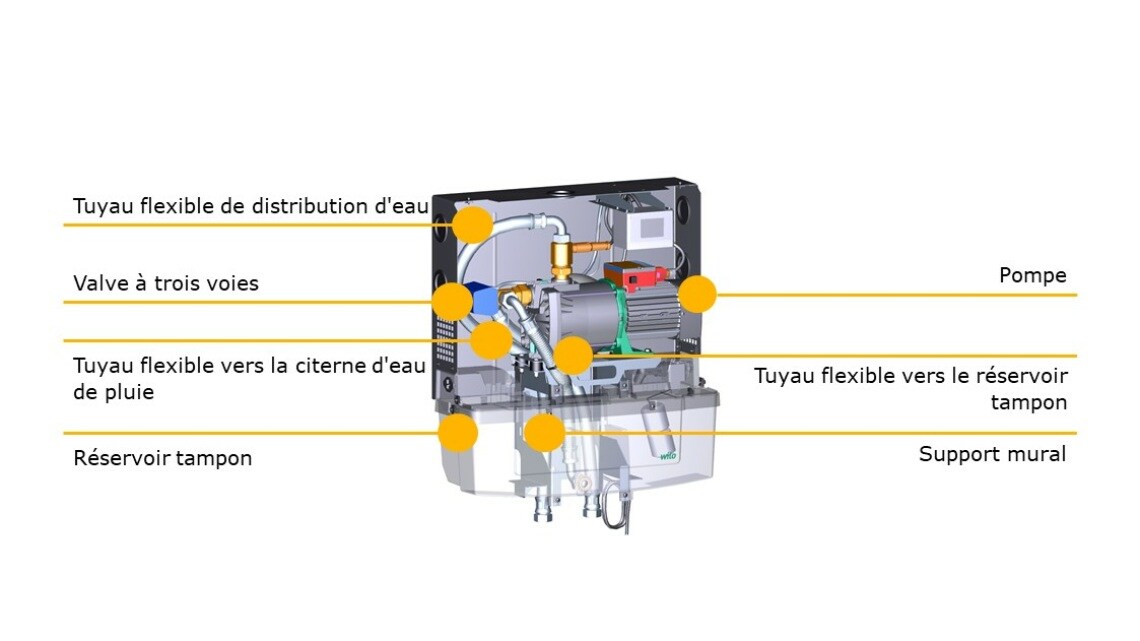

Module compact prêt à être branché :
- Pompe centrifuge autoamorçante HiMulti 3 P sur châssis avec amortisseurs de vibration
- Bâche de stockage 11 l pour la réalimentation en eau fraîche avec vanne à flotteur
- Vanne à 3 voies
- Couvercle à l'avant et à l'arrière
- raccordement côté refoulement, tuyau flexible G 1″
- raccordement côté aspiration, tuyau flexible G 1″
- Raccordement pour réseau de distribution d'eau municipal G ¾″
- Câble d'alimentation réseau 3 m et fiche
- Capteur de niveau 4 … 20 mA avec câble de 20 m pour la surveillance du niveau des eaux pluviales dans le réservoir de stockage
- Capteur de pression 4 … 20 mA
- Capteur de trop-plein installé dans la bâche de stockage
- Alarme sonore
- Contact sec disponible pour option d'alarme ou de rapport de défauts externe
- Relais pour pompe submersible optionnelle (pompe de citerne)
- Appareil de commande électronique
- Écran tactile LCD couleur
Fonctions principales :
- Récupération d'eau de pluie entièrement automatique
- Rapports de marche et de défauts
- Enregistrement des 10 dernières pannes
- Protection contre le fonctionnement à sec de la pompe
- Prise en charge de la fonction d'autoamorçage
- Renouvellement automatique de l'eau dans la bâche de stockage
- Affichage permanent du niveau de remplissage dans la citerne, pression de l'installation côté refoulement, état de fonctionnement de l'interface de commande
Désignation
Exemple : | Wilo-RAIN3-25 EM |
Wilo | Désignation de la marque |
RAIN | Gestionnaire de récupération d'eau de pluie |
3 | Niveau de produit |
2 | Débit nominal Q en m³/h |
5 | Nombre de roues |
EM | Monophasé |
Caractéristiques techniques
- Alimentation réseau : 1~230 V, 50 Hz.
- Câble d'alimentation réseau : 3 m de long
- Classe de protection : IPX4
- Moteur avec sonde intégrée de protection thermique
- Pression de service max. : 8 bar
- Pression de déclenchement : 1,5 bar
- Hauteur d'aspiration max. : 8 m
- Température du fluide max. : +5 °C à +30 °C
- Température ambiante : +5 °C à +40 °C
- Volume de la bâche de stockage : 11 litres
- Diamètres nominaux de raccordement :
- Raccord côté refoulement G 1″ manchon à filetage
- Raccord d'aspiration G 1″ manchon à filetage
- Raccordement pour réseau municipal de distribution d'eau sur vanne à flotteur G ¾″ (filetage mâle)
Matériaux
HiMulti 3 P :
- Corps de pompe en technopolymère
- Roues et corps d'étage en 30 % Noryl GF
- Couvercle de pompe et arbre en acier inoxydable
- Garniture mécanique en céramique/carbone
Conception
Station de récupération d'eau de pluie à pompe simple, prête à être branchée, en module compact pour maisons individuelles et petits locaux commerciaux.
L'installation répond aux critères des normes DIN 1989 et EN 1717.
Toutes les pièces en contact avec le fluide résistent à la corrosion.
Contenu de la livraison
- Station de récupération d'eau de pluie prête à être branchée et matériel de fixation inclus
- Notice de montage et de mise en service
- Capteur de niveau 4..20 mA
- Étiquette « Craint le gel »
- Étiquette « Eau non potable »
Options
- Pompe de citerne
- Une pompe submersible peut être utilisée dans le réservoir d'eaux pluviales pour compenser les pertes de pression dues à une distance d'aspiration trop importante (en fonction de l'installation).
- Alarme externe
- Capteur de trop-plein ou de reflux
Notice de montage et de mise en service
RAIN3
| N° de réf. | 4232897 |
| Édition | 2023-10 |
| Format de page | 209.9 x 297.0 mm |
| Nombre de pages | 132 |
PDF (17 MB)Wilo-RAIN3 - Quick Start Guide
| N° de réf. | 4263496 |
| Édition | 2023-08 |
| Format de page | 297.0 x 209.9 mm |
| Nombre de pages | 16 |
PDF (10 MB)Certificat REACH
Règlement REACH
| Édition | 2021-05 |
| Format de page | 209.9 x 297.0 mm |
| Nombre de pages | 4 |
PDF (262 KB)| Désignation du produit | Alimentation réseau | Puissance nominale du moteur P2 | Poids brut approx. m | Référence | Prix (hors taxe) | |
|---|---|---|---|---|---|---|
RAIN3-24 EM | 1~230 V, 50 Hz | 0,4 kW | 28,5 kg | 2551471 | EUR 3.498,- | |
RAIN3-25 EM | 1~230 V, 50 Hz | 0,5 kW | 28,9 kg | 2551472 | EUR 3.537,- | |
RAIN3-45 EM | 1~230 V, 50 Hz | 0,8 kW | 30,9 kg | 2551473 | Sur demande |
