Stratos 100/1-12

Технический паспорт

Гидравлические характеристики
  • Максимальное рабочее давление PN
    16 bar
  • Напор макс. H
    12.00 m
  • Расход макс. Q
    53.9 m³/h
  • Мин. высота подачи при 50 °C
    7
  • Мин. высота подачи при 95 °C
    15
  • Мин. высота подачи при 110 °C
    23
  • Мин. температура перекачиваемой жидкости T
    -10 °C
  • Макс. температура перекачиваемой жидкости T
    110 °C
  • Температура окружающей среды мин. T
    -10 °C
  • Макс. температура окружающей среды T
    40 °C
Данные электродвигателя
  • Индекс энергоэффективности (EEI)
    0.20
  • Подключение к сети
    1~230 V ±10%, 50/60 Hz
  • Номинальный ток IN
    0.30 A
  • Номинальный ток IN
    6.80 A
  • Частота вращения мин. nmin
    900 rpm
  • Частота вращения макс. nmax
    3300 rpm
  • Потребляемая мощность (мин.) P1 min
    40.0 W
  • Макс. ток на входе Р1 P1 max
    1550.0 W
  • Создаваемые помехи
    EN 61800-3;2004+A1;2012/жилые зоны (C1)
  • Помехозащищенность
    EN 61800-3;2004+A1;2012/промышленные зоны (C2)
  • Кабельный ввод
    1 x PG7
  • Класс нагревостойкости изоляции
    F
  • Класс защиты
    IPX4D
Материалы
  • Корпус насоса
    5.1301, EN-GJL-250
  • Рабочее колесо
    PP-LGF50
  • Вал
    1.4028, X30Cr13
  • Материал подшипника
    Carbon graphite, all Carbon
Установочные размеры
  • Присоединение к трубопроводу с напорной стороны RPD
    DN 100
  • Присоединение к трубопроводу на стороне всасывания RPS
    DN 100
  • Монтажная длина l0
    360 mm
Информация о размещении заказа
  • Масса нетто прибл. m
    34 kg
  • Изделие
    Wilo
  • Обозначение изделия
    Stratos 100/1-12
  • Артикульный номер
    2069578

Описание изделия

Высокопроизводительный насос Wilo Stratos

с электронным регулированием,

Циркуляционный насос с мокрым ротором с низкими эксплуатационными затратами для установки в трубах. Возможно применение во всех областях отопления, вентиляции и кондиционирования (от -10 °C до +110 °C). Со встроенным электронным регулированием мощности для поддержания постоянного/переменного перепада давления. Серийные теплоизоляционные кожухи. Серийное исполнение с однокнопочной панелью ручного управления для следующих операций:

  • вкл./выкл. насоса;
  • выбор способа регулирования:
    • dp-c (постоянный перепад давления);
    • dp-v (переменный перепад давления);
    • dp-T (температурно-зависимый перепад давления) с помощью IR-монитора/IR-карты памяти, Modbus, BACnet, LON или Can;
    • Q-Limit для ограничения максимального расхода (настройка только через IR-карту памяти)
    • Режим управления (настройка постоянной частоты вращения);
  • автоматический режим снижения частоты вращения (самообучающийся);
  • настройка заданного значения или частоты вращения.

Графический дисплей насоса с поворотной индикацией для горизонтального и вертикального размещения модуля с возможностью индикации следующих параметров:

  • Эксплуатационное состояние
  • способ регулирования;
  • заданное значение перепада давления или частоты вращения;
  • сообщения об ошибках и предупреждения;

Синхронный электродвигатель с технологией ECM с высоким коэффициентом полезного действия и моментом прокручивания, функцией деблокирования и встроенной полной защитой электродвигателя.

Световая индикация неисправности, беспотенциальная обобщенная сигнализация неисправности, инфракрасный интерфейс для беспроводной связи с устройством управления Wilo/IR-монитором/IR-картой памяти.

Разъем для IF-модулей Wilo Stratos с интерфейсами для автоматизированной системы управления зданием или системы управления сдвоенными насосами (принадлежности: IF-модули Stratos Modbus, BACnet, LON, CAN, PLR, Ext. Off, Ext. Min, SBM, Ext. Off/SBM или DP).

Корпус насоса из серого чугуна с катафорезным покрытием, рабочее колесо из упрочненного стекловолокном синтетического материала, вал из нержавеющей стали с угольными подшипниками скольжения с металлической пропиткой.

Исполнения фланцев для насосов с фланцевым соединением:

  • Стандартное исполнение для насосов DN 32 - DN 65: комбинированный фланец PN 6/10 (фланец PN 16 согласно EN 1092-2) для контрфланцев PN 6 и PN 16
  • Стандартное исполнение для насосов DN 80/DN 100: фланец PN 6 (рассчитан PN 16 согласно EN 1092-2) для контрфланца PN 6
  • Специальное исполнение для насосов DN 32 - DN 100: фланец PN 16 (согласно EN 1092-2) для контрфланца PN 16,
Эксплуатационные параметры
  • Перекачиваемая жидкость
    Water
  • Максимальное рабочее давление PN
    16 bar
  • Мин. высота подачи при 50 °C
    7
  • Мин. высота подачи при 95 °C
    15
  • Мин. высота подачи при 110 °C
    23
Данные электродвигателя
  • Индекс энергоэффективности (EEI)
    0.20
  • Создаваемые помехи
    EN 61800-3;2004+A1;2012/жилые зоны (C1)
  • Помехозащищенность
    EN 61800-3;2004+A1;2012/промышленные зоны (C2)
  • Подключение к сети
    1~230 V, 50/60 Hz
  • Макс. ток на входе Р1 P1 max
    1550.0 W
  • Частота вращения мин. nmin
    900 rpm
  • Частота вращения макс. nmax
    3300 rpm
  • Класс защиты мотора
    IPX4D
  • Кабельный ввод
    1 x PG7
Материалы
  • Корпус насоса
    5.1301, EN-GJL-250
  • Рабочее колесо
    PP-LGF50
  • Вал
    1.4028, X30Cr13
  • Материал подшипника
    Carbon graphite, all Carbon
Установочные размеры
  • Присоединение к трубопроводу на стороне всасывания RPS
    DN 100
  • Присоединение к трубопроводу с напорной стороны RPD
    DN 100
  • Монтажная длина l0
    360 mm
Информация о размещении заказа
  • Изделие
    Wilo
  • Обозначение изделия
    Stratos 100/1-12
  • Масса нетто прибл. m
    34 kg
  • Артикульный номер
    2069578

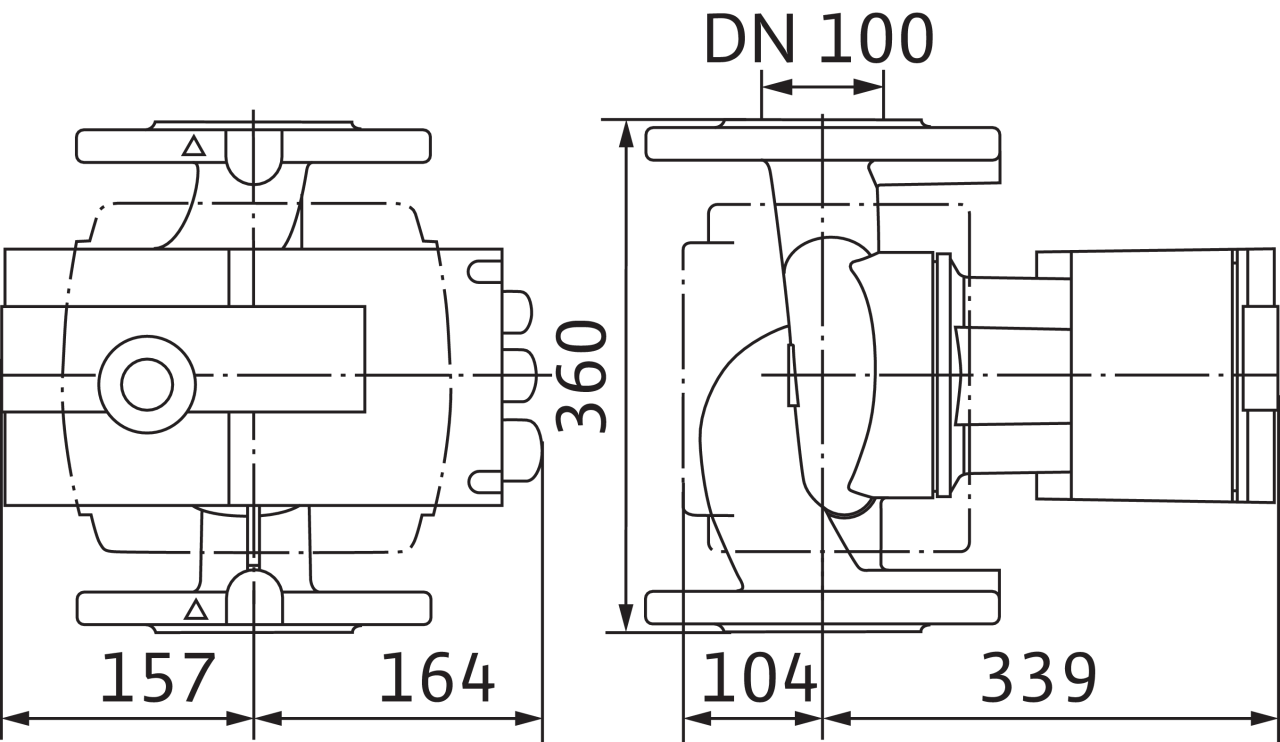

Размеры и габаритные чертежи

Stratos

Stratos
Stratos

Схема подключения

Stratos

Stratos

SSM:Обобщенная сигнализация неисправности

(нормальнозамкнутый контакт по VDI 3814, предельно допустимая нагрузка: 1 A, 250 В ~)

Стандартное исполнение: 1~230 В, 50/60 Гц

Опция: 3~230 В, 50/60 Гц

Stratos

Данные для заказа

Information for order placements
  • Изделие
    Wilo
  • Обозначение изделия
    Stratos 100/1-12
  • Номер EAN
    4016322888253
  • Артикульный номер
    2069578
  • Масса брутто прибл. m
    37.3 kg
  • Масса нетто прибл. m
    34 kg
  • Общая длина L
    360.0 mm
  • Высота без упаковки H
    375 mm
  • Цвет
    зеленый/черный
  • Свойства упаковки
    Транспортная упаковка
  • Вид упаковки
    Коробка
  • Количество на один слой
    4
  • Ширина без упаковки L
    321.0 mm
  • Минимальный объем заказа
    1
  • Количество на палету
    12

PDF: Stratos 100/1-12
