Wilo-Sub TWI 6

Ваши преимущества

• Продолжительный срок службы благодаря использованию коррозионностойкой нержавеющей стали, опционально: сталь марки V4A
• Индивидуальная конфигурация электродвигателей и материалов для надежной эксплуатации в любом случае применения
• Исполнения для питьевой воды с допуском ACS
• Высокая универсальность благодаря вариантам исполнения 4, 6, 8 и 10 дюймов
• Диапазон расхода от 1 до 250 м³/ч

Тип

Многосекционный 6-дюймовый погружной насос в исполнении со стяжными лентами для вертикальной или горизонтальной установки

Применение

• Водоснабжение, в т.ч. питьевой водой, из скважин и цистерн
• Снабжение хозяйственной водой
• Использование в системах водоснабжения коммунального хозяйства, для полива и ирригации
• Повышение давления
• Понижение уровня воды
• Перекачивание воды промышленного использования
• Для перекачивания воды без длинноволокнистых и абразивных примесей

Оснащение/функция

• многоступенчатый погружной насос с радиальными или полуаксиальными рабочими колесами
• Встроенный обратный клапан
• Муфта в соответствии с NEMA
• Трехфазный электродвигатель
• Герметизированные электродвигатели
• Электродвигатели с возможностью перемотки

Комплект поставки

• Гидравлическая часть в полном сборе с электродвигателем
• Кабель электропитания длиной 4/5/10 м с разрешением к применению в питьевом водоснабжении (поперечное сечение: 4 × 2,5 мм² или 4 × 4 мм²)

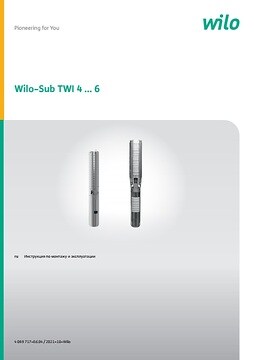

• Инструкция по монтажу и эксплуатации

Расшифровка наименования

Технические характеристики

• Подключение к сети: 3~400 В, 50 Гц
• Режим работы в погруженном состоянии: S1
• Температура перекачиваемой жидкости: 3 – 30 °C
• Минимальная скорость обтекания электродвигателя:
• Герметично залитые электродвигатели: 0,08 - 0,16 м/с
• Электродвигатели с возможностью перемотки (SD-R): 0,1 – 0,5 м/с (в зависимости от типа)
• Макс. содержание песка: 50 г/м³
• Макс. количество пусков: 20/час
• Макс. глубина погружения:
• Герметично залитые электродвигатели: 350 м
• Электродвигатели с возможностью перемотки: 100 м
• Класс защиты: IP68
• Подсоединение к напорному патрубку: Rp 2½ - Rp 3

Материалы

• Корпус гидравлической части: нержавеющая сталь 1.4301
• Рабочие колеса: нержавеющая сталь 1.4301
• Вал гидравлической части: Нержавеющая сталь 1.4057
• Корпус электродвигателя: EN-GJL или нержавеющая сталь 1.4301
• Вал электродвигателя: нержавеющая сталь 1.4305 или 1.4301

Описание/конструкция

Погружной насос с допуском ACS для вертикального или горизонтального монтажа.

Гидравлическая часть

Многоступенчатый погружной насос с подсоединением NEMA 4" или 6" и радиальными или полуаксиальными рабочими колесами в секционном исполнении. Встроенный обратный клапан. Все детали, контактирующие с перекачиваемой жидкостью, выполнены из коррозионностойких материалов.

Электродвигатель

Трехфазный электродвигатель с прямым пуском и пуском по схеме «звезда-треугольник». Полностью герметизированный электродвигатель, пропитанный смолой, обмотка с изолирующей лакировкой, или электродвигатель с возможностью перемотки, обмотка с изоляцией из ПВХ, самосмазывающиеся подшипники, наполнение водогликолевой смесью.

Охлаждение

Электродвигатель охлаждается перекачиваемой жидкостью. Эксплуатация электродвигателя допускается только в погруженном состоянии. Необходимо соблюдать предельные значения максимальной температуры перекачиваемой жидкости и минимальную скорость потока. Вертикальный монтаж можно выполнить с охлаждающим кожухом или без него — на выбор заказчика. Горизонтальный монтаж выполняется с охлаждающим кожухом.

Напорный кожух

Напорный кожух дает возможность монтировать агрегат непосредственно в систему трубопровода. Стандартное исполнение насоса внутри напорного кожуха - без обратного клапана. Максимальное входное давление составляет 10 бар.
