EMU RZP 60-3.38-4/24 S17
Φύλλο στοιχείων
Μονάδα
-
Καθαρό βάρος περ. m208 kg
-
Προστασία από έκρηξη ATEXπροαιρετικά
-
Προστασία από έκρηξη FMπροαιρετικά
-
Βαθμός προστασίας κινητήραIP68
Έλικας
-
Κατασκευαστικός τύπος έλικαΈλικας τριών πτερυγίων με αυτοκαθαριζόμενη πλήμνη, με πίσω καμπύλωση, έτσι παραμένει χωρίς αποφράξεις και βουλώματα
-
Nominal propeller diameter Dnom600 mm
-
Αριθμός στροφών έλικα n380 σ.α.λ.
-
Σχέση μετάδοσης3.880
Ποσότητες και είδη πλήρωσης
-
Πλήρωση προθάλαμουΛάδι μειωτήρα CLP220
-
Ποσότητα προθάλαμου V1,20 l
-
Πλήρωση θάλαμου μειωτήραΛάδι μειωτήρα CLP220
-
Ποσότητα θάλαμου μειωτήρα V0,50 l
-
Πλήρωση προθάλαμουΛευκό λάδι
-
Ποσότητα θαλάμου στεγανοποίησης V1,10 l
Κινητήρας/ηλεκτρονικό σύστημα
-
Τύπος κινητήραT 17-4/24R (Ex)
-
Κατασκευαστικός τύπος κινητήραΥποβρύχιος κινητήρας - ψυχόμενος από το περιβάλλον
-
Ηλεκτρική σύνδεση3~400 V, 50 Hz
-
Ονομαστικό ρεύμα IN21,00 A
-
Ρεύμα εκκίνησης - απευθείας IA123 A
-
Ρεύμα εκκίνησης - Αστέρας/Τρίγωνο IA41 A
-
Απορροφώμενη ισχύς P1 max12,20 kW
-
Ονομαστική ισχύς P210,00 kW
-
Ταχύτητα περιστροφής n1417 σ.α.λ.
-
Κινητήρας-Κλάση απόδοσης κινητήρα-
-
Βαθμός απόδοσης ηM82,0 Ποσοστό
-
Συντελεστής ισχύος cos φ0.85
-
Ελάχ. θερμοκρασία υγρού Tmin3 °C
-
Μέγ. θερμοκρασία υγρού Tmax40 °C
-
Μέγιστο ύψος βύθισης20,00 m
-
Κατηγορία μόνωσηςH
-
Μέγ. συχνότητα εκκινήσεων t15 1/h
-
ελάχιστη παύση μεταγωγής t3 min
-
Ροπή εκκίνησης M150 Nm
-
Ροπή αδρανείας0,01340 kg m²
-
Έδραση κινητήρα1 αυλακωτό ένσφαιρο ρουλεμάν, 1 λοξό ένσφαιρο ρουλεμάν δύο σειρών
Υλικά
-
Υλικό κινητήραCast iron
-
Στατική στεγανοποίησηFKM
-
Άξονας κινητήρα1.4021, X20Cr13
-
Στεγανοποίηση θαλάμου μειωτήρα/προθάλαμουSiC/SiC, Q1Q1VGG
-
Κέλυφος μειωτήρα5.1301, EN-GJL-250
-
Πλανητικό γρανάζι1.7131, 16MnCr5
-
Οδοντωτή στεφάνη1.5216, 17MnV6
-
Γρανάζι ήλιου1.7131, 16MnCr5
-
Κινητήριος άξονας1.4462, X2CrNiMoN22-5-3
-
Στεγανοποίηση θαλάμου μειωτήρα/προθάλαμουFKM
-
Θάλαμος στεγανοποίησης5.1301, EN-GJL-250
-
Στεγανοποίηση στην πλευρά του υγρούSiC/SiC, Q1Q1VGG
-
Κέλυφος μειωτήρα1.4571, X6CrNiMoTi17-12-2
-
Έλικας1.4571, X6CrNiMoTi17-12-2
-
Γρανάζι ήλιου1.4571, X6CrNiMoTi17-12-2
Ταχύτητα
-
Κατασκευαστικός τύπος μειωτήραm 2.0 σύμφωνα με το DIN 780/P10 (ISO54), γρανάζια ήλιος και πλανητικά γρανάζια έχουν σκληρυνθεί με εμπότιση και λειανθεί, κοίλο γρανάζι έχει συνδεθεί με παράθεση
-
Έδραση μειωτήρα3 βελονοφόρα ρουλεμάν (πλανήτες), 1 λοξό ένσφαιρο ρουλεμάν δύο σειρών και 1 αυλακωτό ένσφαιρο ρουλεμάν (άξονα εξόδου)
-
Διάρκεια ζωής Lh10100.000 ώρες λειτουργίας, ISO 281
Πληροφορίες για τοποθετήσεις παραγγελίας
-
ΚατασκευαστήςWilo
-
Ονομασία προϊόντοςEMU RZP 60-3.38-4/24 S17
-
Κωδικός τεμαχίουRZP_60-3_38-4_24_S17_400_50
-
Καθαρό βάρος περ. m208 kg
Επιλογές
-
Είδος προστασίας από έκρηξη-
-
Προστασία κινητήραΔιμεταλλικός
Πληροφορίες παραγγελίας
Πληροφορίες για τοποθετήσεις παραγγελίας
-
ΚατασκευαστήςWilo
-
Ονομασία προϊόντοςEMU RZP 60-3.38-4/24 S17
-
Κωδικός τεμαχίουRZP_60-3_38-4_24_S17_400_50
-
Καθαρό βάρος περ. m208 kg
-
Εμπορική διαθεσιμότητα2010-01-01
-
Date of introduction2010-01-01
Downloads

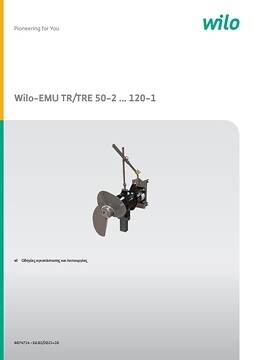

Wilo-EMU TR/TRE 50-2 ... 120-1
Κωδικός τμχ. | 6074714 |
Έκδοση | 2019-01 |
Αριθμός έκδοσης | 01 |
Σχήμα σελίδας | 209.9 x 297.0 mm |
Αριθμός σελίδων | 56 |
PDF (21 MB)
Λήψη
