Multivert MVISE 803-3G
Τεχνική περιγραφή
Κατακόρυφη φυγοκεντρική αντλία υψηλής πίεσης κανονικής αναρρόφησης σε σχεδιασμό Inline με τριφασική υδρολίπαντη αντλία κινητήρα και τοποθετημένο μετατροπέα συχνότητας
Ο τοποθετημένος μετατροπέας συχνότητας επιτρέπει την αδιαβάθμητη ρύθμιση ταχύτητας περιστροφής.
Είδη ρύθμισης
- Είδος ρύθμισης 1: Χειροκίνητος έλεγχος ταχύτητας με περιστρεφόμενο κουμπί
- Είδος ρύθμισης 2: Δυνατή η ρύθμιση πίεσης πάνω από 4 – 20 mA ή το σήμα αισθητηρίου 0 – 10 V ή άλλη ρύθμιση (θερμοκρασία, ταχύτητα ροής, κ.λπ.), ρύθμιση επιθυμητής τιμής με περιστρεφόμενο κουμπί ή μέσω εξωτερικού σήματος 0 – 10 V ή 4 – 20 mA
- Είδος ρύθμισης 3: Έλεγχος ταχύτητας με εξωτερικό σήμα 0 – 20 mA και 0 – 10 V
Η ηλεκτρονική μονάδα διαθέτει έξοδο τάσης ανθεκτική σε βραχυκύκλωμα +24 V με μέγ. ισχύ επαφής 50 mA. Στοιχείο με ψυχρές επαφές για SSM και SBM, επαφές χωρίς δυναμικό για την εξωτερική λειτουργία ON/OFF, καθώς και τοποθετημένη προστασία κινητήρα με αναγνώριση έλλειψης φάσης, αναγνώριση χαμηλής στάθμης νερού, καθώς και προβολή του κωδικού σφάλματος στην οθόνη. Διατίθεται υποδοχή μονάδων Wilo IF PLR, LON για σύνδεση στο σύστημα αυτοματισμού κτιρίων.
Αυτοεξαερούμενη αντλία σε κόμπακτ σχεδιασμό με ενιαίο άξονα κινητήρα/αντλίας και έδρανα στην πλευρά του κινητήρα. Όλα τα υδραυλικά μέρη και τα μέρη που έρχονται σε επαφή με το αντλούμενο υγρό είναι κατασκευασμένα από ανοξείδωτο χάλυβα. Η σύνδεση γίνεται μέσω οβάλ φλαντζών.
Η αντλία ενδείκνυται για την εφαρμογή σε παροχή νερού και αύξηση πίεσης.
Ειδικά χαρακτηριστικά/Πλεονεκτήματα προϊόντος
- Τεχνολογία υδρολίπανσης
- Σχεδόν αθόρυβη λειτουργία (έως και 20 dB(A) πιο αθόρυβη από τις συμβατικές αντλίες)
- Μικρές απαιτήσεις χώρου, κόμπακτ σχεδιασμός
- Σχεδόν χωρίς συντήρηση χάρη στον σχεδιασμό χωρίς μηχανικούς στυπιοθλίπτες
- Έγκριση πόσιμου νερού για όλα τα εξαρτήματα που έρχονται σε επαφή με το ρευστό (τύπος EPDM)
Περιεχόμενο παράδοσης
- Φυγοκεντρική αντλία υψηλής πίεσης Wilo-Multivert MVISE
- Οδηγίες εγκατάστασης και λειτουργίας
- Ωοειδείς κόντρα φλάντζες από ανοξείδωτο χάλυβα με αντίστοιχες βίδες, παξιμάδια και στεγανοποιητικά
Υποδείξεις για τον σχεδιασμό
- Προαιρετικές, συνδεόμενες IF-module
- Οι αισθητήρες διατίθενται ως παρελκόμενα.
Στοιχεία λειτουργίας
-
ΥγρόWater
Δεδομένα προϊόντων
-
Ελάχ. θερμοκρασία υγρού Tmin-15 °C
-
Μέγ. θερμοκρασία υγρού Tmax50 °C
-
Μέγ. θερμοκρασία περιβάλλοντος Tmax50 °C
-
Μέγιστη πίεση λειτουργίας PN16 bar
-
Πίεση προσαγωγής10 bar
Στοιχεία κινητήρα
-
Ηλεκτρομαγνητική συμβατότηταEN 61000-6-1, -2, -3, -4
-
Ηλεκτρική σύνδεση3~400 V, 50/60 Hz
-
Ανοχή τάσης±10 %
-
Ονομαστική ισχύς P21,10 kW
-
Ονομαστικό ρεύμα IN4,20 A
-
Ταχύτητα ελάχ. nmin1000 σ.α.λ.
-
Ταχύτητα μέγ. nmax2900 σ.α.λ.
-
Κατηγορία μόνωσηςF
-
Βαθμός προστασίαςIP44
Υλικά
-
Κέλυφος αντλίαςStainless steel
-
ΠτερωτήStainless steel
-
ΆξοναςStainless steel
-
Υλικό στεγανοποιητικούEPDM
Διαστάσεις εγκατάστασης
-
Σύνδεση σωλήνα στην πλευρά αναρρόφησηςG 1½
-
Σύνδεση σωλήνα στην κατάθλιψηG 1½
Πληροφορίες για τοποθετήσεις παραγγελίας
-
ΚατασκευαστήςWilo
-
Ονομασία προϊόντοςMultivert MVISE 803-3G
-
Καθαρό βάρος περ. m30 kg
-
Κωδικός τεμαχίου4225628

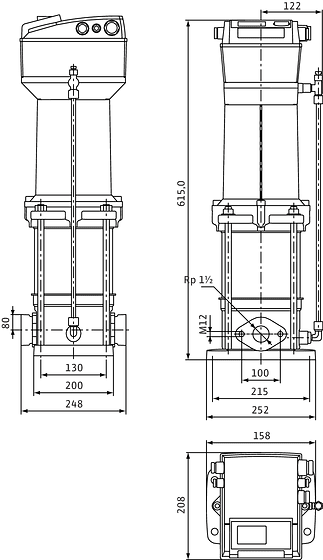

Διαστάσεις και σχέδια διαστάσεων
2526594_ConGraph_mvise_2g__dim_01_0609


Χαρακτηριστικά διαγράμματα
Wilo-Multivert MVISE 803 3G


Σχέδιο ακροδεκτών
MHIE, MVIE, MHIE, MVIE 3~400 V ≤7.5 kW


Πληροφορίες παραγγελίας
Πληροφορίες για τοποθετήσεις παραγγελίας
-
ΚατασκευαστήςWilo
-
Ονομασία προϊόντοςMultivert MVISE 803-3G
-
Αριθμός EAN4048482836393
-
Κωδικός τεμαχίου4225628
-
Μικτό βάρος περ. m35,0 kg
-
Καθαρό βάρος περ. m30 kg
-
Συνολικό μήκος L246,0 mm
-
Ύψος χωρίς συσκευασία H615 mm
-
Χρώμαπράσινο/μαύρο/ασημί
-
Ιδιότητες συσκευασίαςΣυσκευασία μεταφοράς
-
Τρόπος συσκευασίαςΧαρτόκουτα
-
Αριθμός ανά στρώση1
-
Πλάτος χωρίς συσκευασία L252,0 mm
-
Ελάχιστη ποσότητα παραγγελίας1
-
Αριθμός ανά παλέτα1
-
Εμπορική διαθεσιμότητα2018-09-01
-
Date of introduction2018-09-01
