Stratos GIGA B 32/1-35/3,0-S1

Φύλλο στοιχείων

Υδραυλικά στοιχεία
  • Δείκτης ελάχιστης απόδοσης (MEI)
    0.7
  • Μέγιστη πίεση λειτουργίας p
    16 bar
  • Ελάχ. θερμοκρασία υγρού T
    0 °C
  • Μέγ. θερμοκρασία υγρού T
    140 °C
  • Θερμοκρασία περιβάλλοντος ελάχ. T
    0 °C
  • Μέγ. θερμοκρασία περιβάλλοντος T
    40 °C
Στοιχεία κινητήρα
  • Ηλεκτρική σύνδεση
    3~400 V, 50/60 Hz
  • Κινητήρας-Κλάση απόδοσης κινητήρα
    IE5
  • Ονομαστική ισχύς P2
    3.00 kW
  • Ονομαστικό ρεύμα IN
    5.70 A
  • Ονομαστική ταχύτητα n
    4620 rpm
  • Ταχύτητα μέγ. nmax
    4620 rpm
  • Εκπομπή ραδιοπαρεμβολών
    EN 61800-3
  • Αντοχή σε παρεμβολές
    EN 61800-3
  • Κατηγορία μόνωσης
    F
  • Protection class motor
    IP55
  • Στυπιοθλίπτης καλωδίου
    1 x M12x1.5
Υλικά
  • Κέλυφος αντλίας
  • Πτερωτή
    PPS-GF40
  • Άξονας
    1.4542, X5CrNiCuNb16-4
  • Στεγανοποίηση άξονα
    AQ1EGG
  • Λατέρνα
Επιτρεπόμενα υγρά (άλλα υγρά κατόπιν αιτήματος)
  • Νερό θέρμανσης (σύμφωνα με VDI 2035)
    ναί
  • Λάδι μεταφοράς θερμότητας
    Ειδική κατασκευή με πρόσθετο κόστος
  • Νερό ψύξης και κρύο νερό
    ναί
  • Μίγματα νερού-γλυκόλης (στο 20 – 40 % κατ' όγκο γλυκόλης και θερμοκρασία υγρού ≤ 40 °C)
    ναί
Διαστάσεις εγκατάστασης
  • Σύνδεση σωλήνα στην πλευρά αναρρόφησης RPS
    DN 50
  • Σύνδεση σωλήνα στην κατάθλιψη RPD
    DN 32
Πληροφορίες για τοποθετήσεις παραγγελίας
  • Καθαρό βάρος περ. m
    39 kg
  • Κατασκευαστής
    Wilo
  • Ονομασία προϊόντος
    Stratos GIGA B 32/1-35/3,0-S1
  • Κωδικός τεμαχίου
    2189277

Τεχνική περιγραφή

Αντλία monobloc υψηλής απόδοσης με ελαιολίπαντο κινητήρα EC της κλάσης απόδοσης κινητήρα IE5 σύμφωνα με το IEC 60034-30-2 και ηλεκτρονική προσαρμογή ισχύος στο σχεδιασμό ελαιολίπαντης αντλίας. Ο κυκλοφορητής είναι σχεδιασμένος ως μονοβάθμια φυγοκεντρική αντλία χαμηλής πίεσης με φλαντζωτή σύνδεση και μηχανικό στυπιοθλίπτη. Η Stratos GIGA Β είναι σχεδιασμένη κυρίως για την άντληση νερού θέρμανσης (σύμφωνα με το VDI 2035), κρύου νερού και μειγμάτων νερού/γλυκόλης χωρίς διαβρωτικές ουσίες σε συστήματα θέρμανσης, κλιματισμού και ψύξης.

Κατασκευή:

  • Φυγοκεντρική αντλία χαμηλής πίεσης μίας βαθμίδας με ενιαίο άξονα τύπου Block με βάση στο κέλυφος της αντλίας
  • Διαστάσεις φλάντζας και κελύφους κατά EN 733
  • Φλάντζα PN 16 - τρυπημένη σύμφωνα με το EN 1092-2
  • Υποδοχές μέτρησης πίεσης (R 1/8) για τοποθετημένο αισθητήριο διαφοράς πίεσης (τύπος ...-R1 χωρίς αισθητήριο διαφοράς πίεσης)
  • Κέλυφος αντλίας και φλάντζα κινητήρα εργοστασιακά με επίστρωση καταφόρεσης
  • Μηχανικός στυπιοθλίπτης για άντληση νερού έως Tmax. = +140 °C. Έως τη θερμοκρασία T ≤ +40 °C επιτρέπεται πρόσμειξη γλυκόλης σε ποσοστό 20 έως 40 %. Για μείγματα νερού-γλυκόλης με ποσοστό γλυκόλης > 40 % έως το πολύ 50 % και θερμοκρασία ρευστού > +40 °C έως το πολύ +120 °C ή για άλλα ρευστά διαφορετικά του νερού, πρέπει να προβλέπεται η χρήση άλλου κατάλληλου μηχανικού στυπιοθλίπτη.
  • Τάσεις σύνδεσης 3~480 V ±10 %, 50/60 Hz, 3~440 V ±10 %, 50/60 Hz, 3~400 V ±10 %, 50/60 Hz, 3~380 V -5 % +10 %, 50/60 Hz

Παρελκόμενα:

  • Κονσόλες για στερέωση σε βάση
  • Κιτ αισθητήριου διαφορικής πίεσης 0 – 10 V για αντλίες στον τύπο ...-R1
  • Οθόνη IR
  • Στικ IR
  • IF-module PLR
  • IF-module LON
  • IF-module Modbus
  • IF-module BACnet
  • IF-module CAN

Εργοστασιακός εξοπλισμός:

  • Επίπεδο χειρισμού πράσινου πλήκτρου για:
    • Αντλία ON/OFF
    • Επιλογή του τρόπου ρύθμισης: Δp-c (σταθερή διαφορά πίεσης), Δp-v (μεταβαλλόμενη διαφορα πίεσης), ρύθμιση PID, n-constant (έλεγχος με εξωτερικό σήμα)
    • Ρύθμιση ονομαστικών τιμών ή στροφών
    • Παραμετροποίηση των παραμέτρων λειτουργίας
    • Ακύρωση σφάλματος
  • Οθόνη αντλίας για έδειξη:
    • Είδος ρύθμισης
    • Ονομαστική τιμή (π.χ. διαφορά πίεσης ή ταχύτητα περιστροφής)
    • Μηνύματα σφαλμάτων και προειδοποιήσεων
    • Πραγματικές τιμές (π.χ. κατανάλωση ισχύος, πραγματική τιμή του αισθητήρα)
    • Στοιχεία λειτουργίας (π.χ. ώρες λειτουργίας, κατανάλωση ενέργειας)
    • Δεδομένα κατάστασης (π.χ. κατάσταση του ρελέ SSM και SBM)
    • Στοιχεία συσκευής (π.χ. όνομα αντλίας)
    • Τρόπος λειτουργίας (μόνο για χρήση διχαλωτών σωλήνων: κύρια/εφεδρική λειτουργία, παράλληλη λειτουργία)

Επιπρόσθετες λειτουργίες:

  • Αναλογικές διεπαφές 0-10 V, 2-10 V, 0-20 mA, 4-20 mA, ενσωματωμένη διαχείριση δίδυμης αντλίας για τη χρήση σε διχαλωτό σωλήνα, δύο παραμετροποιήσιμα ρελέ ειδοποίησης για μηνύματα λειτουργίας και βλάβης, ρυθμιζόμενη συμπεριφορά βλάβης προσαρμοσμένη στις εφαρμογές θέρμανσης ή κλιματισμού, φραγή πρόσβασης στην αντλία, ενσωματωμένη πλήρης προστασία κινητήρα (KLF) με ηλεκτρονικό σύστημα διακοπής, εργοστασιακές οπές εκροής συμπυκνώματος στο κέλυφο κινητήρα (κλειστές κατά την παράδοση), διεπαφή IR για ασύρματη επικοινωνία με συσκευή χειρισμού και σέρβις, οθόνη και στικ Wilo-IR, υποδοχή για Wilo IF-module όπως Modbus, BACnet, CAN, PLR, LON για διασύνδεση στον αυτοματισμό του κτιρίου.
Στοιχεία λειτουργίας
  • Υγρό
    Water
  • Μέγιστη πίεση λειτουργίας PN
    16 bar
  • Δείκτης ελάχιστης απόδοσης (MEI)
    0.7
Στοιχεία κινητήρα
  • Κινητήρας-Κλάση απόδοσης κινητήρα
    IE5
  • Εκπομπή ραδιοπαρεμβολών
    EN 61800-3
  • Αντοχή σε παρεμβολές
    EN 61800-3
  • Ηλεκτρική σύνδεση
    3~400 V, 50/60 Hz
  • Ονομαστική ισχύς P2
    3000.0 W
  • Ταχύτητα μέγ. nmax
    4620 rpm
  • Ονομαστικό ρεύμα IN
    5.70 A
  • Κατηγορία μόνωσης
    F
  • Protection class motor
    IP55
  • Προστασία κινητήρα
    ενσωματωμένος
Υλικά
  • Κέλυφος αντλίας
  • Πτερωτή
    PPS-GF40
  • Άξονας
    1.4542, X5CrNiCuNb16-4
  • Στεγανοποίηση άξονα
    AQ1EGG
  • Λατέρνα
Διαστάσεις εγκατάστασης
  • Σύνδεση σωλήνα στην πλευρά αναρρόφησης RPS
    DN 50
  • Σύνδεση σωλήνα στην κατάθλιψη RPD
    DN 32
Πληροφορίες για τοποθετήσεις παραγγελίας
  • Κατασκευαστής
    Wilo
  • Ονομασία προϊόντος
    Stratos GIGA B 32/1-35/3,0-S1
  • Καθαρό βάρος περ. m
    39 kg
  • Κωδικός τεμαχίου
    2189277

Σχέδιο ακροδεκτών

Stratos GIGA

Stratos GIGA

L1, L2, L3:Ηλεκτρική σύνδεση: 3~380 V - 3~480 V (±,10 %), 50/60 Hz
PE:Σύνδεση αγωγού προστασίας
DDG:Σύνδεση για αισθητήρα διαφορικής πίεσης
In1 (1):Πραγματική τιμή εισόδου 0 - 10 V/0 - 20 mA. 2 - 10 V/4 - 20 mA
GND (2):Σύνδεση γείωσης για In1 και In2
+ 24 V (3):Έξοδος συνεχούς τάσης για έναν εξωτερικό καταναλωτή/αισθητήρα. Μέγιστο φορτίο 60 mA
In2:Είσοδος επιθυμητής τιμής 0 - 10 V/0 - 20 mA, 2 - 10 V/4 - 20 mA
MP:Αντλία πολλαπλών λειτουργιών, διεπαφή για διαχείριση ζεύγους αντλιών
Ext. off:

Είσοδος ελέγχου "Ακύρωση Off"

Η αντλία μπορεί να ενεργοποιηθεί και να απενεργοποιηθεί μέσω μίας εξωτερικής, ψυχρής επαφής (24 V DC/10 mA).

SBM:*Συνολικό σήμα λειτουργίας χωρίς δυναμικό (επαφή εναλλαγής σύμφωνα με το VDI 3814)
SSM:*συνολικό σήμα βλάβης χωρίς δυναμικό (επαφή εναλλαγής σύμφωνα με το VDI 3814)
AUX:Εξωτερική εναλλαγή αντλιών (μόνο με λειτουργία δίδυμης αντλίας). Η εναλλαγή αντλιών μπορεί να γίνει με τη χρήση μιας εξωτερικής, ψυχρής επαφής (24 V DC/10 mA)
διακόπτης DIP:

1: Εναλλαγή μεταξύ λειτουργίας χειρισμού (O) και λειτουργίας σέρβις (S)

2: Ενεργοποίηση/απενεργοποίηση του μενού για φραγή πρόσβασης
Προαιρετικό:Μονάδες IF για σύνδεση σε σύστημα αυτοματισμού κτιρίων

* Ικανότητα φορτίου των επαφών για SBM και SSM:

ελαχ.: 12 V DC/10 mA

μεγ.: 250 V εναλλασσόμενο ρεύμα/1 A

Stratos GIGA

Πληροφορίες παραγγελίας

Information for order placements
  • Κατασκευαστής
    Wilo
  • Ονομασία προϊόντος
    Stratos GIGA B 32/1-35/3,0-S1
  • Αριθμός EAN
    4048482778914
  • Κωδικός τεμαχίου
    2189277
  • Μικτό βάρος περ. m
    46.0 kg
  • Καθαρό βάρος περ. m
    39 kg
  • Συνολικό μήκος L
    539.0 mm
  • Ύψος χωρίς συσκευασία H
    380 mm
  • Χρώμα
    πράσινο/ασημί
  • Ιδιότητες συσκευασίας
    Συσκευασία μεταφοράς
  • Τρόπος συσκευασίας
    Χαρτόκουτα
  • Αριθμός ανά στρώση
    1
  • Πλάτος χωρίς συσκευασία L
    276.0 mm
  • Ελάχιστη ποσότητα παραγγελίας
    1
  • Αριθμός ανά παλέτα
    1

Downloads

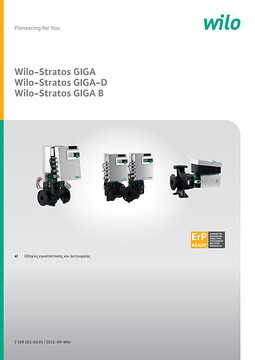

Wilo-Stratos GIGA Wilo-Stratos GIGA-D Wilo Stratos GIGA B
