Wilo-Medana CH1-LC

Περιγραφή σειράς

Ειδικά χαρακτηριστικά/πλεονεκτήματα προϊόντος

  • Υψηλή απόδοση λόγω υψηλής υδραυλικής απόδοσης
  • Υψηλή αξιοπιστία με στιβαρότητα και χαμηλό θόρυβο, λόγω του δακτυλίου διάκενου και της αντιοξειδωτικής λατέρνας με επικάλυψη καταφόρεσης
  • Δυνατότητα χρήσης σε θερμοκρασία περιβάλλοντος έως και 50 °C, και ως εκ τούτου, εκτεταμένο πεδίο εφαρμογής ηλιακού πάνελ ιδίως για ενσωμάτωση σε συστήματα

Αποδοτική ενσωμάτωση σε συστήματα.

Η Wilo-Medana CH1-LC προσφέρει με το συμπαγές περίβλημα αντλίας και την υψηλή αξιοπιστία και τα ανθεκτικά στη διάβρωση μέρη, ακόμη και σε θερμοκρασίες έως και 50°C, ένα μεγάλο εύρος χρήσεων για την ενσωμάτωση σε μεγαλύτερες εγκαταστάσεις. Η πολυβάθμια αντλία κανονικής αναρρόφησης επιτυγχάνει έτσι μέγιστη υδραυλική απόδοση.

Σχεδιασμός

Κανονικής αναρρόφησης, οριζόντια, πολυβάθμιος αντλία.

Εφαρμογή

  • Παροχή νερού και αύξηση πίεσης
  • Άρδευση
  • Βιομηχανικές διεργασίες

Εξοπλισμός/λειτουργία

  • Αντλία σε σχεδιασμό Block
  • Βιδωτή σύνδεση
  • Κινητήρας μονοφασικού ή τριφασικού ρεύματος
  • Μονοφασικός κινητήρας με ενσωματωμένη θερμική προστασία κινητήρα

Περιεχόμενο παράδοσης

  • Αντλία
  • Οδηγίες εγκατάστασης και λειτουργίας

Κωδικοποίηση τύπου

Παράδειγμα:

Wilo-MEDANA CH1-LC404-5/E/A/10T

MEDANA

Ονομασία προϊόντος αντλίας επιφάνειας

CH

Επαγγελματική οριζόντια

1

Επίπεδο κατασκευαστικής σειράς (1 = Εισαγωγικό, 3 = Στάνταρ, 5 = Premium)

LC

Μεγάλος άξονας – φαιός χυτοσίδηρος-κέλυφος αντλίας

2

Ονομαστική ταχύτητα ροής [m3/h] της μεμονωμένης αντλίας

02

Αριθμός των βαθμίδων μεμονωμένων αντλιών

5

Υλικό περιβλήματος GJL250

E

E = Στεγανοποιητικό EPDM

A

A = Συχνότητα 50 Hz / μονοφασικό / 230 V



B = Συχνότητα 60 Hz / μονοφασικό / 220 V



C = Συχνότητα 60 Hz / μονοφασικό / 230 V



D = Συχνότητα 50 Hz / τριφασικό / 400 V



E = Συχνότητα 50 Hz / τριφασικό / 230 - 400 V



F = Συχνότητα 60 Hz / τριφασικό / 220 - 380 V



G = Συχνότητα 60 Hz / τριφασικό / 265 - 460 V



I = Συχνότητα 60 Hz / τριφασικό / 460 V

10

Ονομαστική πίεση (bar)

T

T = Υποδοχές με σπείρωμα



P = Συνδέσεις Victaulic

Tεχνικά στοιχεία

  • Ηλεκτρική σύνδεση 1~230 V (± 10 %), 50 Hz
  • Ηλεκτρική σύνδεση: 3~230 V-400 V (±10 %), 50 Hz, 265-460 V (±10 %), 60 Hz
  • Θερμοκρασία υγρού από -20 έως +90 °C
  • Μέγ. πίεση λειτουργίας 10 bar
  • Μέγιστη πίεση προσαγωγής 6 bar
  • Βαθμός προστασίας IP55
  • Ονομαστικό εύρος των συνδέσεων σωλήνων: από Rp 1" έως Rp 1 1/4", ανάλογα με τον τύπο

Υλικά

  • Πτερωτές, βαθμιδωτοί θάλαμοι και περιβλήματα αντλιών από ανοξείδωτο χάλυβα 1.4301/1.4404
  • Άξονας από ανοξείδωτο χάλυβα 1.4301 ή 1.4404
  • Στεγανοποίηση EPDM
  • Μηχανικός στυπιοθλίπτης: Τύπος EPDM: Β-άνθρακας/Καρβίδιο πυριτίου.
  • Έδρανα από καρβίδιο βολφραμίου/οξείδιο αργιλίου
  • Πόδια αντλίας και κέλυφος αντλίας EN-GJL-250

Λήψη αρχείων

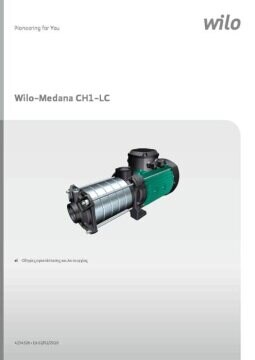

Wilo-Medana CH1-LC
