Wilo-Stratos-ZD

Περιγραφή σειράς

Ειδικά χαρακτηριστικά/πλεονεκτήματα προϊόντος

  • Εξοικονόμηση ενέργειας χάρη στην υψηλότερη απόδοση του συστήματος με τη λειτουργία Q-Limit (περιορισμός ταχύτητας)
  • Βελτιωμένη οθόνη για καλύτερη ευκρίνεια και χειρισμό
  • Τοποθέτηση σε μικρό χώρο χάρη στο μικρό μέγεθος και την οθόνη LC που δεν εξαρτάται από τη θέση
  • Δομοστοιχειακός σχεδιασμός για σύνδεση σε όλα τα συνήθη συστήματα διαύλων (π.χ. Modbus, BACnet, CAN, LON, PLR)
  • Διαχείριση ζεύγους αντλιών μέσω προσθήκης δομοστοιχείου IF
  • Αποδεδειγμένη ποιότητα και αξιοπιστία

Σχεδιασμός

Κυκλοφορητής υγρού ρότορα με φλάντζα σύνδεσης, κινητήρα EC και αυτόματη προσαρμογή της απόδοσης

Εφαρμογή

Συστήματα ανακυκλοφορίας πόσιμου νερού όλων των τύπων και εγκαταστάσεις θέρμανσης όλων των συστημάτων, εγκαταστάσεις κλιματισμού, κλειστά βιομηχανικά κυκλώματα ψύξης με κυκλοφορητές

Εξοπλισμός/λειτουργία

Τρόποι λειτουργίας

  • Έλεγχος με εξωτερικό σήμα (n=σταθερό)
  • Δp-c για σταθερή διαφορά πίεσης
  • Δp-v για μεταβλητή διαφορά πίεσης
  • Δp-T για διαφορά πίεσης που ελέγχεται από τη θερμοκρασία (προγραμματιζόμενη μέσω μονάδας IR, στικ IR, οθόνης IR, Modbus, BACnet, LON ή CAN)
  • Q-Limit για περιορισμό της μέγιστης παροχής (ρύθμιση μέσω στοιχείου IR)

Χειροκίνητες λειτουργίες

  • Ρύθμιση του τρόπου λειτουργίας
  • Ρύθμιση της ονομαστικής διαφορικής πίεσης
  • Ρύθμιση αυτόματης μετάβασης σε μειωμένο πρόγραμμα λειτουργίας
  • Ρύθμιση της αντλίας ON/OFF
  • Ρύθμιση αριθμού στροφών (χειροκίνητος έλεγχος)

Αυτόματες λειτουργίες

  • Αδιαβάθμητη προσαρμογή ισχύος ανάλογα με τον τρόπο λειτουργίας
  • Αυτόματη μετάβαση σε μειωμένο πρόγραμμα λειτουργίας
  • Λειτουργία απεμπλοκής
  • Ομαλή εκκίνηση
  • Πλήρης προστασία κινητήρα με ενσωματωμένο ηλεκτρονικό σύστημα διακοπής

Λειτουργίες εξωτερικού ελέγχου

  • Είσοδος ελέγχου "Προτεραιότητα Off" (εφικτό με δομοστοιχεία IF Stratos)
  • Είσοδος ελέγχου "Προτεραιότητα Min" (εφικτό με δομοστοιχεία IF Stratos)
  • Είσοδος ελέγχου "Αναλογική In 0 - 10 V" (τηλεμεταβολή αριθμού στροφών) (εφικτό με δομοστοιχεία IF Stratos)
  • Είσοδος ελέγχου "Αναλογική In 0 - 10 V" (τηλερύθμιση ονομαστικής τιμής) (εφικτό με δομοστοιχεία IF Stratos)

Λειτουργίες αναγγελίας και ένδειξης

  • Μεμονωμένο/γενικό μήνυμα βλάβης (ψυχρή κανονικά κλειστή επαφή NC) (προγραμματιζόμενο με τη συσκευή IR)
  • Γενικό μήνυμα βλάβης (ψυχρή κανονικά κλειστή επαφή NC)
  • Μεμονωμένο μήνυμα λειτουργίας (ψυχρή κανονικά ανοικτή επαφή ) (εφικτό με δομοστοιχεία IF Stratos)
  • Λυχνία ένδειξης βλάβης
  • Οθόνη LCD ένδειξης στοιχείων αντλίας και κωδικών σφαλμάτων

Ανταλλαγή δεδομένων

  • Θύρα υπερύθρων για ασύρματη ανταλλαγή δεδομένων με μονάδα/στικ/οθόνη IR
  • Σειριακή ψηφιακή διεπαφή Modbus RTU για σύνδεση στον αυτοματισμό κτιρίου GA μέσω συστήματος διαύλου RS485 (εφικτό με μονάδες IF Stratos)
  • Σειριακή ψηφιακή διεπαφή BACnet MS/TP Slave για σύνδεση στον αυτοματισμό κτιρίου GA μέσω συστήματος διαύλου RS485 (εφικτό με μονάδες IF Stratos)
  • Σειριακή ψηφιακή διεπαφή CAN για σύνδεση στον αυτοματισμό κτιρίου μέσω συστήματος διαύλου CAN (εφικτό με δομοστοιχεία IF Stratos)
  • Σειριακή ψηφιακή διεπαφή LON για σύνδεση σε δίκτυο LONWorks (εφικτό με δομοστοιχεία IF Stratos)
  • Σειριακή ψηφιακή διεπαφή PLR για σύνδεση στον αυτοματισμό κτιρίου μέσω μετατροπέα διεπαφής Wilo ή ειδικών μονάδων σύζευξης (εφικτό με δομοστοιχεία IF Stratos)

Διαχείριση ζεύγους αντλιών (δίδυμη αντλία ή αντίστοιχα 2 x μονές αντλίες)

  • Κύρια/εφεδρική λειτουργία (αυτόματη εναλλαγή λόγω βλάβης/εναλλαγή αντλιών εξαρτώμενη από το χρόνο): δυνατότητα διαφόρων συνδυασμών με δομοστοιχεία IF Stratos (προαιρετικός εξοπλισμός)
  • Παράλληλη λειτουργία (ενεργοποίηση/απενεργοποίηση φορτίου αιχμής βέλτιστου βαθμού απόδοσης): δυνατότητα διαφόρων συνδυασμών με IF-Module Stratos (προαιρετικός εξοπλισμός)

Εξοπλισμός

  • Εκδόσεις φλάντζας:
  • Τυποποιημένη έκδοση για αντλίες DN 32/DN 40: Συνδυαστική φλάντζα PN 6/10 (φλάντζα PN 16 κατά EN 1092-2) για κόντρα φλάντζες PN 6 και PN 16,
  • Ειδική έκδοση για αντλίες DN 32 / DN 40: Φλάντζα PN 16 (κατά EN 1092-2) για κόντρα φλάντζα PN 16,
  • Διπλό κλαπέτο μετάθεσης λειτουργίας στο κέλυφος της αντλίας
  • Υποδοχή για προαιρετική επέκταση με δομοστοιχεία Wilo-IF

Περιεχόμενο παράδοσης

  • Αντλία
  • Ροδέλες για φλαντζωτές βίδες (σε ονομαστική διάμετρο σύνδεσης DN 32 / DN 40)
  • Οδηγίες εγκατάστασης και λειτουργίας

Κωδικοποίηση τύπου

Παράδειγμα:

Wilo-Stratos-ZD 40/1-8

Stratos

Αντλία υψηλής απόδοσης (αντλία με φλαντζωτή σύνδεση), ηλεκτρονικός έλεγχος

ZD

Διπλή αντλία για κυκλοφορία πόσιμου νερού

40/

Ονομαστική διάμετρος σύνδεσης

1-8

Ονομαστικό εύρος μανομετρικού [m]

Tεχνικά στοιχεία

  • Επιτρεπόμενο εύρος θερμοκρασίας
    • Πόσιμο νερό έως 3,57 mmol/l (20 °dH), 0 °C έως +80 °C
    • Νερό θέρμανσης -10 °C έως +110 °C
  • Ηλεκτρική σύνδεση: 1~230 V, 50/60 Hz, 3~230 V, 50/60 Hz
  • Βαθμός προστασίας IPX4D
  • Φλάντζα σύνδεσης DN 32 έως DN 40
  • Μέγιστη πίεση λειτουργίας τυποποιημένης κατασκευής: 6/10 bar (ειδική κατασκευή: 16 bar)

Υλικά

  • Κέλυφος αντλίας: Φαιός χυτοσίδηρος
  • Θερμομονωτικό: Πολυπροπυλένιο
  • Άξονας: Ανοξείδωτος χάλυβας
  • Έδρανα: Άνθρακας, εμποτισμένος με συνθετική ρητίνη
  • Πτερωτή: Πλαστικό

Περιγραφή/σχεδιασμός

  • Κυκλοφορητής υγρού ρότορα με κινητήρα τεχνολογία ECM και ενσωματωμένη αυτόματη προσαρμογή ισχύος
  • Τεχνολογία πράσινου πλήκτρου και οθόνη γραφικών
  • Προστασία κινητήρα με ηλεκτρονική διέγερση
  • Βυσματική σύνδεση για τη διεύρυνση λειτουργιών με προαιρετικές μονάδες IF για τον αυτοματισμό κτιρίου (GA)
  • Πτερωτή με τρισδιάστατα καμπυλωτά πτερύγια και πλαστικό σωλήνα από συνθετικό υλικό με ανθρακονήματα

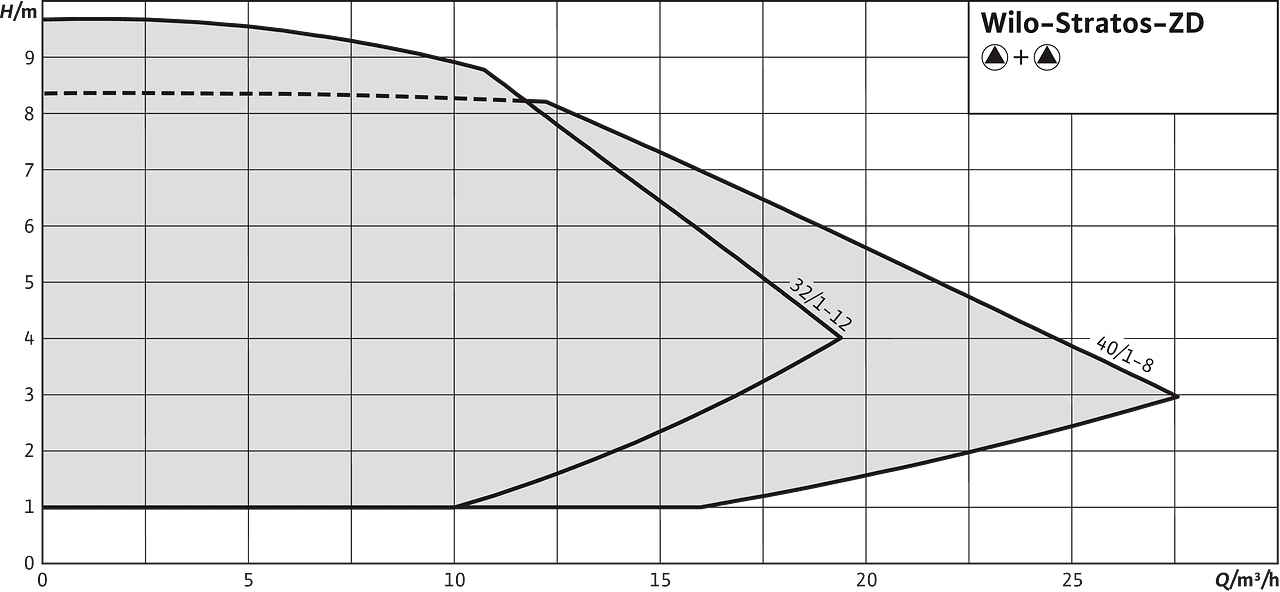

Συνολικό διάγραμμα

Stratos-ZD

Λήψη αρχείων

Wilo-Stratos / -D / -Z/ -ZD

Article Number 2120417-21
Edition 1604
Αριθμός έκδοσης 04
Σχήμα σελίδας A5
Αριθμός σελίδων 62

PDF (3 MB)

Λήψη

Wilo-Stratos/-D/-Z/-ZD

Article Number 2132718
Edition 2016-04
Αριθμός έκδοσης 04
Σχήμα σελίδας 148.2 x 209.9 mm
Αριθμός σελίδων 158

PDF (7 MB)

Λήψη
