Wilo-Sub TWI 6

Περιγραφή σειράς

Ειδικά χαρακτηριστικά/πλεονεκτήματα προϊόντος

  • Μεγάλη διάρκεια ζωής χάρη στον ανθεκτικό, ανοξείδωτο χάλυβα, επίσης σε ποιότητα V4A
  • Με έγκριση ACS για εφαρμογές πόσιμου νερού
  • Υψηλή ευελιξία χάρη στους τύπους των 4", 6", 8" και 10"
  • Μεγάλο εύρος παροχής από 1 έως 250 m³/h

Σχεδιασμός

Πολυβάθμια, υποβρύχια αντλία 6" με ιμάντα έλξης για κατακόρυφη ή οριζόντια εγκατάσταση

Εφαρμογή

  • Για την παροχή απλού και πόσιμου νερού από γεωτρήσεις και δεξαμενές
  • Παροχή νερού οικιακής χρήσης
  • Για τη δημοτική υδροδότηση, άρδευση με καταιονισμό και κανονική
  • Αύξηση πίεσης
  • Μείωση της στάθμης νερού
  • Για την άντληση νερού σε βιομηχανικές εφαρμογές
  • Για την άντληση νερού χωρίς μακρόινα και διαβρωτικά συστατικά

Εξοπλισμός/λειτουργία

  • Υποβρύχια αντλία πολλών βαθμίδων με ακτινικές ή ημιαξονικές πτερωτές
  • Ενσωματωμένη βαλβίδα αντεπιστροφής
  • Σύνδεσμος NEMA
  • Τριφασικός κινητήρας
  • Ερμητικά χυτευμένοι κινητήρες
  • Κινητήρες με δυνατότητα επαναπεριέλιξης

Περιεχόμενο παράδοσης

  • Ήδη συναρμολογημένο υδραυλικό σύστημα και κινητήρας
  • Καλώδιο σύνδεσης 4/5/10 m με έγκριση για χρήση σε εφαρμογές πόσιμου νερού (διατομή: 4x2,5 mm2 ή 4x4 mm2)

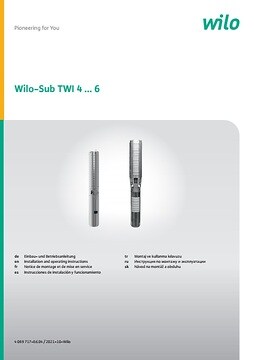

  • Οδηγίες εγκατάστασης και λειτουργίας

Κωδικοποίηση τύπου

Π.χ.:

Wilo-Sub TWI 6.18-04-C-SD

TWI

Υποβρύχια αντλία

6

Διάμετρος του υδραυλικού συστήματος σε ίντσες ["]

18

Ονομαστική παροχή [m3/h]

04

Αριθμός βαθμίδων του υδραυλικού συστήματος

C

Γενιά σειράς κατασκευής

I

Χιτώνιο κινητήρα από 1.4571, σύνδεση κινητήρα με πλακέ φις

SD

Εκκίνηση Χωρίς = Απευθείας εκκίνηση SD = Εκκίνηση αστέρα/τριγώνου

Tεχνικά στοιχεία

  • Ηλεκτρική σύνδεση: 3~400 V, 50 Hz
  • Υποβρύχιος τρόπος λειτουργίας: S1
  • Θερμοκρασία υγρού άντλησης: 3-30 °C
  • Ελάχιστη ροή στον κινητήρα:
    • Ερμητικά χυτευμένοι κινητήρες: 0,08 - 0,16 m/s
    • Κινητήρες με δυνατότητα επαναπεριέλιξης (SD-R): 0,1 - 0,5 m/s (ανάλογα με τον τύπο)
  • Μέγιστη περιεκτικότητα σε άμμο: 50 g/m3
  • Μέγιστοι κύκλοι έναρξης: 20/h
  • Μέγιστο βάθος βύθισης:
    • Ερμητικά χυτευμένοι κινητήρες: 350 m
    • Κινητήρες με δυνατότητα επαναπεριέλιξης: 100 m
  • Βαθμός προστασίας: IP 68
  • Σύνδεση κατάθλιψης: Rp 2½ - Rp 3

Υλικά

  • Περίβλημα υδραυλικού τμήματος: Ανοξείδωτος χάλυβας 1.4301
  • Πτερωτές: Ανοξείδωτος χάλυβας 1.4301
  • Άξονας υδραυλικού τμήματος: Ανοξείδωτος χάλυβας 1.4057
  • Κέλυφος κινητήρα: EN-GJL ή αντίστοιχα ανοξείδωτος χάλυβας 1.4301
  • Άξονας κινητήρα: Ανοξείδωτος χάλυβας 1.4305 ή 1.4301

Περιγραφή/σχεδιασμός

Υποβρύχια αντλία με έγκριση ACS για κατακόρυφη ή οριζόντια εγκατάσταση.

Υδραυλικό τμήμα

Υποβρύχια αντλία πολλών βαθμίδων με υποδοχή σύνδεσης NEMA 4" ή 6" και ακτινικές ή ημιαξονικές πτερωτές σε αρθρωτό τρόπο κατασκευής. Ενσωματωμένη βαλβίδα αντεπιστροφής. Όλα τα μέρη που έρχονται σε επαφή με το υγρό άντλησης είναι κατασκευασμένα από ανοξείδωτα υλικά.

Κινητήρας

Τριφασικός ηλεκτροκινητήρας για απευθείας εκκίνηση και εκκίνηση αστέρα-τριγώνου. Στεγανοποιημένος, ερμητικά χυτευμένος κινητήρας με περιέλιξη με μόνωση βερνικιού, εμποτισμένος με ρητίνη, ή επαναπεριελίξιμος κινητήρας με μόνωση από PVC στην περιέλιξη, αυτολιπαινόμενα έδρανα, με πλήρωση νερού-γλυκόλης

Ψύξη

Η ψύξη του κινητήρα πραγματοποιείται μέσω του υγρού άντλησης. Ο κινητήρα πρέπει να λειτουργεί πάντα βυθισμένος. Πρέπει να τηρούνται οι οριακές τιμές για τη μέγιστη θερμοκρασία υγρού άντλησης, καθώς και η ελάχιστη ταχύτητα ροής. Η κατακόρυφη τοποθέτηση μπορεί να γίνει κατ' επιλογή με ή χωρίς χιτώνιο ψύξης. Η οριζόντια τοποθέτηση πρέπει να γίνεται σε συνδυασμό με ένα μανδύα ψύξης.

Μανδύας πίεσης

Ο μανδύας πίεσης χρησιμεύει στην απευθείας εγκατάσταση του συγκροτήματος στο σύστημα αγωγού σωλήνα. Εδώ δεν τοποθετείται από τον κατασκευαστή βαλβίδα αντεπιστροφής. Η μέγιστη πίεση προσαγωγής ανέρχεται σε 10 bar.

Συνολικό διάγραμμα

Sub TWI 6
