CronoTwin-DL 150/305-30/4
List s tehničkim podatcima
Hidraulički podatci
-
Indeks minimalne učinkovitosti (MEI)0.4
-
Maks. radni tlak p16 bar
-
Maksimalni radni tlak PN16 bar
-
Min. temperatura medija T-20 °C
-
Maks. temperatura medija T140 °C
-
Maks. temperatura okoline T40 °C
Podatci o motoru
-
Mrežni priključak3~400 V, 50 Hz
-
Tolerancija napona±10 %
-
Klasa energetske učinkovitosti motoraIE3
-
Nazivna snaga motora P230.00 kW
-
Nazivna struja IN54.30 A
-
Nazivni broj okretaja n1450 rpm
-
Faktor snage cos φ0.86
-
Korisnost motora ηm 50 % ηM 50%92.2
-
Korisnost motora ηm 75 % ηM 75%93
-
Korisnost motora ηm 100 % ηM 100%93.1
-
Klasa izolacijeF
-
Protection class motorIP55
Materijali
-
Kućište pumpe5.1301, EN-GJL-250
-
Radno kolo5.1300, EN-GJL-200
-
Vratilo1.4122, X39CrMo17-1
-
Klizno-mehanička brtvaAQ1EGG
-
Laterna5.1301, EN-GJL-250
Dimenzije montaže
-
Priključak cijevi s usisne strane RPSDN 150
-
Priključak cijevi s tlačne strane RPDDN 150
-
Ugradna dužina l0770 mm
Informacije o plasmanu naručivanja
-
Težina neto cca m959 kg
-
ProizvodWilo
-
Naziv proizvodaCronoTwin-DL 150/305-30/4
-
Broj artikla2151765
Opisni tekst
Dupla pumpa inline s dvjema jednostupanjskim centrifugalnim pumpama sa suhim rotorom u zajedničkom kućištu s preklopnom zaklopkom, za instalaciju u cijevi ili postavljanje na temelj. Slijepi nastavak kućišta i konzole uz nadoplatu. Blok izvedba s niskim vibracijama i slabim šumovima s laternom i kruto spojenim standardnim prirubničkim motorom (Norm motor). S prinudno potopnom klizno-mehaničkom brtvom, neovisnom o smjeru okretanja, s nabranim mijehom i radnim kolom koje smanjuje kavitaciju. Prirubnice s priključcima za mjerenje tlaka R 1/8. Kućište pumpe i laterna premazani su katodnim premazom.
Pogonski podatci
-
MedijWater
-
Maksimalni radni tlak PN16 bar
-
Indeks minimalne učinkovitosti (MEI)0.4
Podatci o motoru
-
Klasa energetske učinkovitosti motoraIE3
-
Mrežni priključak3~400 V, 50 Hz
-
Tolerancija napona±10 %
-
Nazivna snaga P230000.0 W
-
Nazivni broj okretaja n1450 rpm
-
Nazivna struja IN54.30 A
-
Faktor snage cos φ0.86
-
Korisnost motora ηm 50 % ηM 50%92.2
-
Korisnost motora ηm 75 % ηM 75%93
-
Korisnost motora ηm 100 % ηM 100%93.1
-
Klasa izolacijeF
-
Stupanj zaštiteIP55
Materijali
-
Kućište pumpe5.1301, EN-GJL-250
-
Radno kolo5.1300, EN-GJL-200
-
Vratilo1.4122, X39CrMo17-1
-
Brtva vratilaAQ1EGG
-
Laterna5.1301, EN-GJL-250
Dimenzije montaže
-
Priključak cijevi s usisne strane RPSDN 150
-
Priključak cijevi s tlačne strane RPDDN 150
-
Ugradna dužina l0770 mm
Informacije o plasmanu naručivanja
-
ProizvodWilo
-
Naziv proizvodaCronoTwin-DL 150/305-30/4
-
Težina neto cca m959 kg
-
Broj artikla2151765

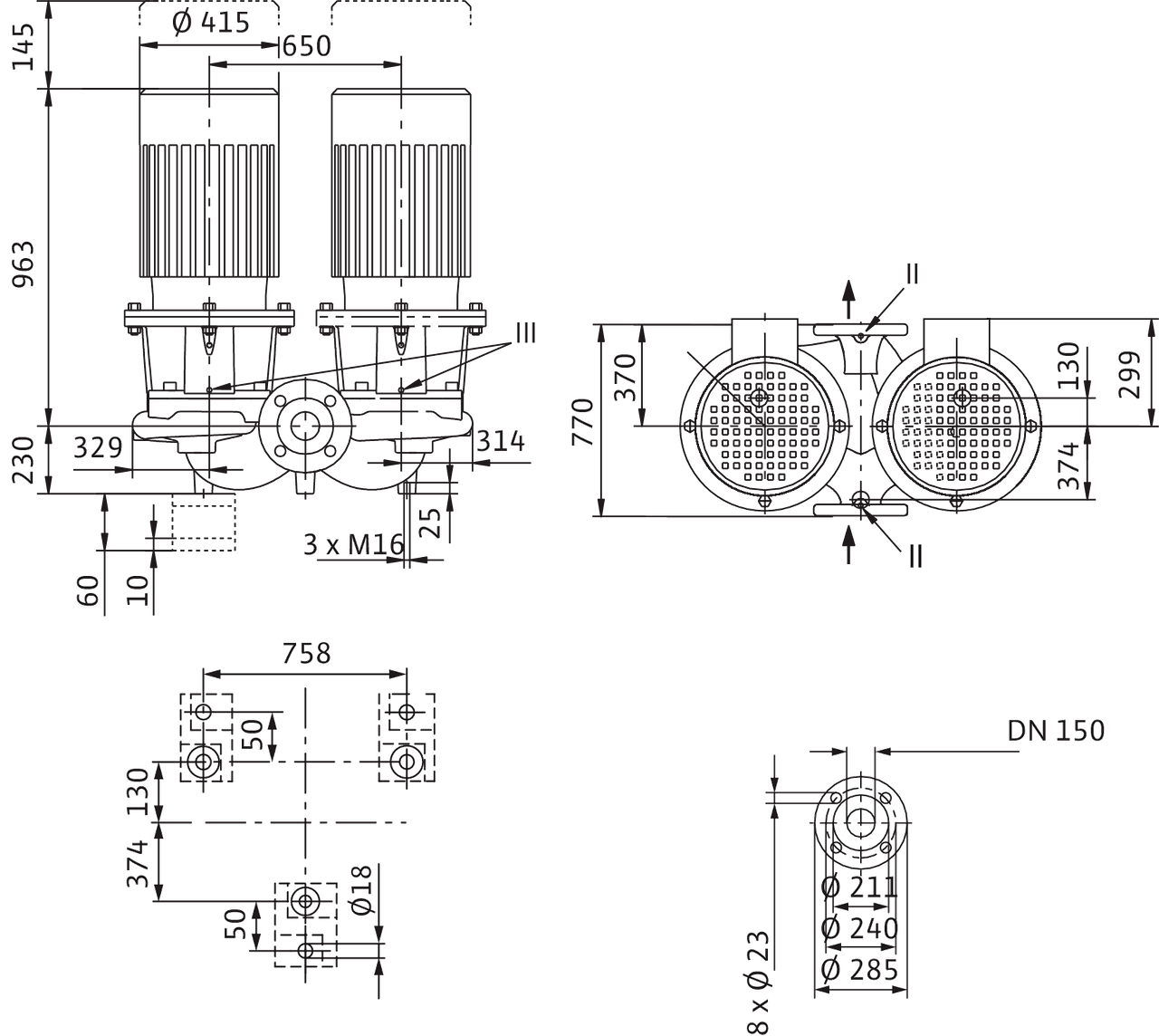

Mjere i mjerni crteži
DL
II Priključak za mjerenje tlaka R1/8; III Odzračivanje R1/8
Karakteristične krivulje
CronoTwin-DL 150/300-30/4 - 150/340-45/4, 4-pole - individual operation

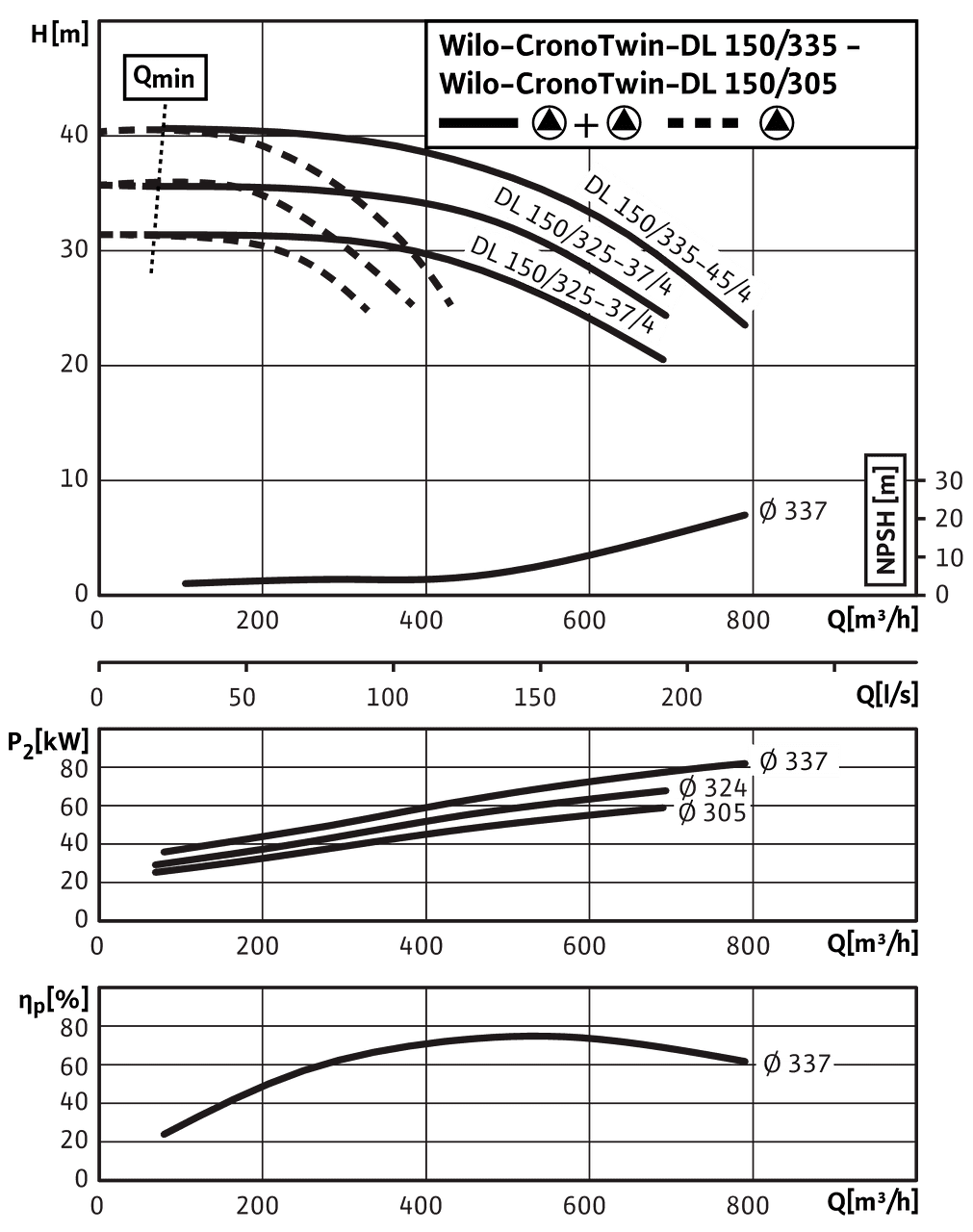

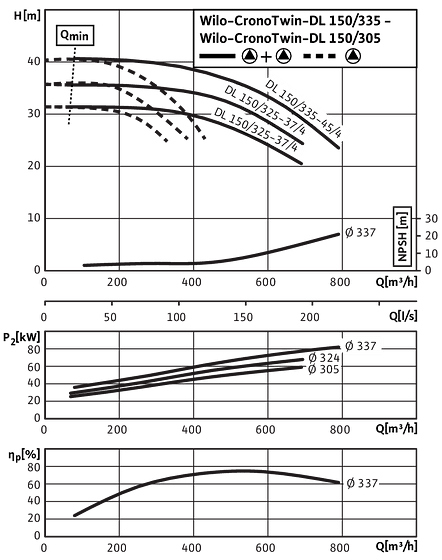

CronoTwin-DL 150/300-30/4 - 150/340-45/4, 4-pole - parallel operation
Plan priključaka
IPL
∆: Priključna shema trokutastog uključivanja
Y: Priključna shema zvjezdastog uključivanja
Potrebna lokalna zaštitna sklopka motora. Kontrolirati smjer okretanja! Za promjenu smjera okretanja zamijeniti bilo koje dvije faze.
| P2≤ 3 kW | 3~400 V Y |
| 3~230 V ∆ | |
| P2≥ 4 kW | 3~690 V Y |
| 3~400 V ∆ |
Nakon uklanjanja mostova moguće je pokretanje Y-∆.
Informacije o naručivanju
Information for order placements
-
ProizvodWilo
-
Naziv proizvodaCronoTwin-DL 150/305-30/4
-
Broj EAN4048482474588
-
Broj artikla2151765
-
Težina bruto cca m994.5 kg
-
Težina neto cca m959 kg
-
Ukupna dužina L1206.5 mm
-
Visina bez ambalaže H770 mm
-
BojaZeleno
-
Svojstvo ambalažeTransportno pakiranje
-
Vrsta pakiranjaJednokratna paleta
-
Broj po sloju1
-
Širina bez ambalaže L1293.0 mm
-
Minimalna količina za narudžbu1
-
Količina po paleti1
