CronoTwin-DL 32/160-2,2/2 | Wilo
Slično kao na slici

CronoTwin-DL 32/160-2,2/2

Broj artikla: 2121012
Tehnički podatci
Hidraulički podatci
Indeks minimalne učinkovitosti (MEI) ≥0,4
Min. temperatura medija Tmin -20 °C
Maks. temperatura medija Tmax 140 °C
Maks. temperatura okoline Tmax 40 °C
Maksimalni radni tlak PN 16 bar
Uputa za dimenzioniranje od 16 bara do 120 °C, od 13 bara do 140 °C
Podatci o motoru
Mrežni priključak 3~400 V, 50 Hz
Tolerancija napona ±10 %
Klasa energetske učinkovitosti motora IE3
Nazivna snaga motora P2 2,2 kW
Nazivna struja IN 4,59 A
Nazivni broj okretaja n 2900 1/min
Faktor snage 0,81
Korisnost motora ηm 50 % ηM 50% 84,3 %
Korisnost motora ηm 75 % ηM 75% 85,5 %
Korisnost motora ηm 100 % ηM 100% 85,9 %
Namotaj motora do 3 kW -
Namotaj motora od 4 kW -
Klasa izolacije F
Stupanj zaštite motora IP55
Zaštita motora ne
Materijali
Kućište pumpe Sivi lijev
Radno kolo Sivi lijev EN-GJL-200
Vratilo Plemeniti čelik
Klizno-mehanička brtva AQ1EGG
Laterna Sivi lijev

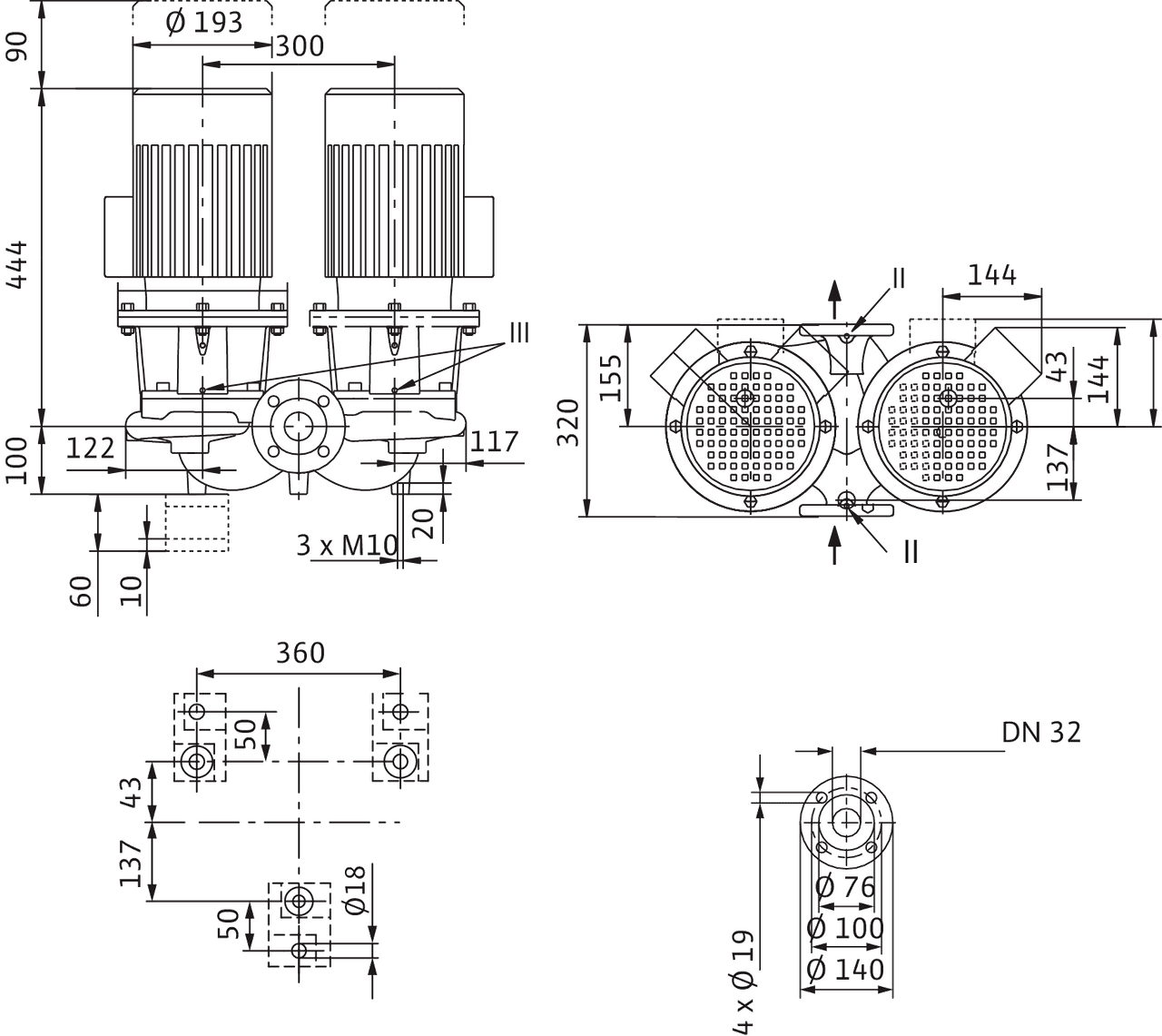

Dimenzije montaže
Priključak cijevi s usisne strane DN 32
Priključak cijevi s tlačne strane DN 32
Ugradna dužina l0 320 mm

CronoTwin-DL 32/160-2,2/2

IPL

∆: Priključna shema trokutastog uključivanja

Y: Priključna shema zvjezdastog uključivanja

Potrebna lokalna zaštitna sklopka motora. Kontrolirati smjer okretanja! Za promjenu smjera okretanja zamijeniti bilo koje dvije faze.

P2≤ 3 kW 3~400 V Y
3~230 V ∆
P2≥ 4 kW 3~690 V Y
3~400 V ∆

Nakon uklanjanja mostova moguće je pokretanje Y-∆.

Podatci o proizvodu
Proizvod Wilo
Naziv proizvoda CronoTwin-DL 32/160-2,2/2
Broj artikla 2121012
Broj EAN 4048482219929
Boja Zeleno
Minimalna količina za narudžbu 1
Dostupnost na tržištu 2015-09-01
Ambalaža
Vrsta pakiranja Jednokratna paleta
Svojstvo ambalaže Transportno pakiranje
Količina po paleti 1
Broj po sloju 1
Mjere i težine
Duljinska mjera s ambalažom 1200 mm
Duljina L 558 mm
Visinska mjera s ambalažom 464 mm
Visina H 320 mm
Širinska mjera s ambalažom 800 mm
Širina W 591 mm
Težina bruto cca m 138,3 kg
Težina neto cca m 111 kg
Opisni tekst

Dvostruka pumpa inline s dvjema jednostupanjskim centrifugalnim pumpama sa suhim rotorom u zajedničkom kućištu s preklopnom zaklopkom, za instalaciju u cijevi ili postavljanje na temelj. Slijepi nastavak kućišta i konzole uz nadoplatu. Blok izvedba s niskim vibracijama i slabim šumovima s laternom i kruto spojenim standardnim prirubničkim motorom (standardni motor). S prinudno potopnom klizno-mehaničkom brtvom, neovisnom o smjeru okretanja, s nabranim mijehom i radnim kolom koje smanjuje kavitaciju. Prirubnice s priključcima za mjerenje tlaka R 1/8. Kućište pumpe i laterna premazani su katodnim premazom.

Serijski motori u IE3 tehnologiji. Pumpe s motorima ≥ 5,5 kW raspolažu serijski termistorskim osjetnikom kao zaštitom motora.

Priključna kutija motora ≤ 7,5 kW može biti metalna ili plastična. Ako je nužno potrebna metalna priključna kutija, naručite odgovarajuću specijalnu varijantu. Priključne kutije motora > 7,5 kW uvijek su metalne.

Pogonski podatci
Min. temperatura medija Tmin -20 °C
Maks. temperatura medija Tmax 140 °C
Temperatura okoline min. Tmin -15 °C
Maks. temperatura okoline Tmax 40 °C
Maksimalni radni tlak PN 16 bar
Uputa za dimenzioniranje od 16 bara do 120 °C, od 13 bara do 140 °C
Indeks minimalne učinkovitosti (MEI) ≥0,4
Podatci o motoru
Klasa energetske učinkovitosti motora IE3
Mrežni priključak 3~400 V, 50 Hz
Tolerancija napona ±10 %
Nazivna snaga P2 2200 W
Nazivni broj okretaja n 2900 1/min
Nazivna struja IN 4,59 A
Faktor snage 0,81
Korisnost motora ηm 50 % ηM 50% 84,3 %
Korisnost motora ηm 75 % ηM 75% 85,5 %
Korisnost motora ηm 100 % ηM 100% 85,9 %
Klasa izolacije F
Stupanj zaštite IP55
Materijali
Kućište pumpe Sivi lijev
Radno kolo Sivi lijev
Vratilo Plemeniti čelik
Brtva vratila AQ1EGG
Laterna Sivi lijev
Dimenzije montaže
Priključak cijevi s usisne strane DN 32
Priključak cijevi s tlačne strane DN 32
Informacije o plasmanu naručivanja
Proizvod Wilo
Naziv proizvoda CronoTwin-DL 32/160-2,2/2
Težina neto cca m 111 kg
Broj artikla 2121012
Dokumenti

Upute za ugradnju i uporabu

ATEX Wilo-Crono... IL/DL/BL

Broj artikla 2140023
Izdanje 1702
Broj stranica 1
ZIP (9 MB)

Wilo-Wilo-CronoLine-IL Wilo-CronoTwin-DL Wilo-CronoBloc-BL

Broj artikla 2202023
Izdanje 2018-07
Broj stranica 668
PDF (51 MB)

Akustični spektar (oktavni pojas)

CronoTwin-DL 32/160-2,2/2

Broj stranica 1
PDF (165 KB)
BIM/CAD

3D_DWG

DL32/160-2,2/2

DWG (2 MB)

3D_STEP

DL32/160-2,2/2

STP (3 MB)

2D_DWG_TOP

DL32/160-2,2/2

DWG (22 KB)

2D_DWG_FRONT

DL32/160-2,2/2

DWG (24 KB)

2D_DWG_RIGHT

DL32/160-2,2/2

DWG (28 KB)
Dodatna oprema/sustavi

Kontinuirana regulacija ovisna o diferencijalnom tlaku sustava CC-HVAC (25)

Kontinuirana regulacija ovisna o temperaturi sustava CC-HVAC (21)

Kontinuirana regulacija ovisna o diferencijalnom tlaku sustava SC-HVAC (25)

Kontinuirana regulacija ovisna o temperaturi sustava SC-HVAC (19)

Zidna instalacija / postavljanje na temelj (1)

Održavanje/zamjena (1)

Upravljanje pumpama (1)

Upravljanje pumpama/dodatna oprema (28)

Upravljanje pumpama/regulacijski sustav Comfort (2)

Upravljanje pumpama/regulacijski sustav Smart (8)

Detekcija diferencijalnog tlaka (5)

Zaštita motora (2)
