CronoTwin-DL 40/140-2,2/2

List s tehničkim podatcima

Hidraulički podatci
  • Indeks minimalne učinkovitosti (MEI)
    0.4
  • Maks. radni tlak p
    16 bar
  • Maksimalni radni tlak PN
    16 bar
  • Min. temperatura medija T
    -20 °C
  • Maks. temperatura medija T
    140 °C
  • Maks. temperatura okoline T
    40 °C
Podatci o motoru
  • Mrežni priključak
    3~400 V, 50 Hz
  • Tolerancija napona
    ±10 %
  • Klasa energetske učinkovitosti motora
    IE3
  • Nazivna snaga motora P2
    2.20 kW
  • Nazivna struja IN
    4.50 A
  • Nazivni broj okretaja n
    2900 rpm
  • Faktor snage cos φ
    0.81
  • Korisnost motora ηm 50 % ηM 50%
    84.3
  • Korisnost motora ηm 75 % ηM 75%
    85.5
  • Korisnost motora ηm 100 % ηM 100%
    85.9
  • Klasa izolacije
    F
  • Protection class motor
    IP55
Materijali
  • Kućište pumpe
    5.1301, EN-GJL-250
  • Radno kolo
    5.1300, EN-GJL-200
  • Vratilo
    1.4122, X39CrMo17-1
  • Klizno-mehanička brtva
    AQ1EGG
  • Laterna
    5.1301, EN-GJL-250
Dimenzije montaže
  • Priključak cijevi s usisne strane RPS
    DN 40
  • Priključak cijevi s tlačne strane RPD
    DN 40
  • Ugradna dužina l0
    340 mm
Informacije o plasmanu naručivanja
  • Težina neto cca m
    113 kg
  • Proizvod
    Wilo
  • Naziv proizvoda
    CronoTwin-DL 40/140-2,2/2
  • Broj artikla
    2121016

Opisni tekst

Dupla pumpa inline s dvjema jednostupanjskim centrifugalnim pumpama sa suhim rotorom u zajedničkom kućištu s preklopnom zaklopkom, za instalaciju u cijevi ili postavljanje na temelj. Slijepi nastavak kućišta i konzole uz nadoplatu. Blok izvedba s niskim vibracijama i slabim šumovima s laternom i kruto spojenim standardnim prirubničkim motorom (Norm motor). S prinudno potopnom klizno-mehaničkom brtvom, neovisnom o smjeru okretanja, s nabranim mijehom i radnim kolom koje smanjuje kavitaciju. Prirubnice s priključcima za mjerenje tlaka R 1/8. Kućište pumpe i laterna premazani su katodnim premazom.

Pogonski podatci
  • Medij
    Water
  • Maksimalni radni tlak PN
    16 bar
  • Indeks minimalne učinkovitosti (MEI)
    0.4
Podatci o motoru
  • Klasa energetske učinkovitosti motora
    IE3
  • Mrežni priključak
    3~400 V, 50 Hz
  • Tolerancija napona
    ±10 %
  • Nazivna snaga P2
    2200.0 W
  • Nazivni broj okretaja n
    2900 rpm
  • Nazivna struja IN
    4.50 A
  • Faktor snage cos φ
    0.81
  • Korisnost motora ηm 50 % ηM 50%
    84.3
  • Korisnost motora ηm 75 % ηM 75%
    85.5
  • Korisnost motora ηm 100 % ηM 100%
    85.9
  • Klasa izolacije
    F
  • Stupanj zaštite
    IP55
Materijali
  • Kućište pumpe
    5.1301, EN-GJL-250
  • Radno kolo
    5.1300, EN-GJL-200
  • Vratilo
    1.4122, X39CrMo17-1
  • Brtva vratila
    AQ1EGG
  • Laterna
    5.1301, EN-GJL-250
Dimenzije montaže
  • Priključak cijevi s usisne strane RPS
    DN 40
  • Priključak cijevi s tlačne strane RPD
    DN 40
  • Ugradna dužina l0
    340 mm
Informacije o plasmanu naručivanja
  • Proizvod
    Wilo
  • Naziv proizvoda
    CronoTwin-DL 40/140-2,2/2
  • Težina neto cca m
    113 kg
  • Broj artikla
    2121016

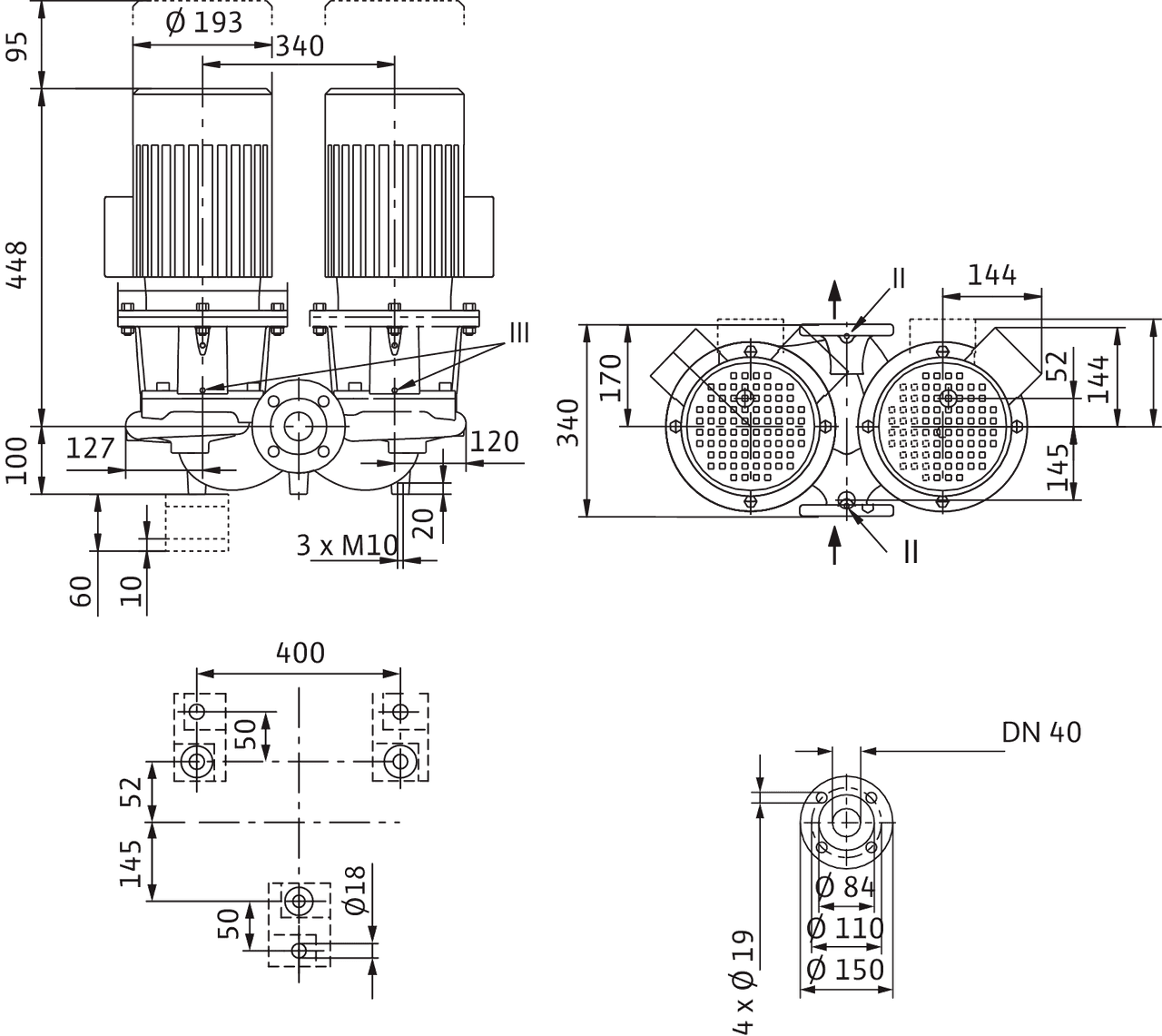

Mjere i mjerni crteži

CronoTwin-DL 40/140-2,2/2

CronoTwin-DL 40/140-2,2/2

II Priključak za mjerenje tlaka R1/8; III Odzračivanje R1/8

CronoTwin-DL 40/140-2,2/2

Karakteristične krivulje

CronoTwin-DL 40/140-2,2/2 - 40/170-5,5/2, 2-pole - parallel operation

CronoTwin-DL 40/140-2,2/2 - 40/170-5,5/2, 2-pole - parallel operation

CronoTwin-DL 40/140-2,2/2 - 40/170-5,5/2, 2-pole - individual operation

CronoTwin-DL 40/140-2,2/2 - 40/170-5,5/2, 2-pole - individual operation
CronoTwin-DL 40/140-2,2/2 - 40/170-5,5/2, 2-pole - parallel operation
CronoTwin-DL 40/140-2,2/2 - 40/170-5,5/2, 2-pole - individual operation

Plan priključaka

IPL

IPL

∆: Priključna shema trokutastog uključivanja

Y: Priključna shema zvjezdastog uključivanja

Potrebna lokalna zaštitna sklopka motora. Kontrolirati smjer okretanja! Za promjenu smjera okretanja zamijeniti bilo koje dvije faze.

P2≤ 3 kW3~400 V Y
 3~230 V ∆
P2≥ 4 kW3~690 V Y
 3~400 V ∆

Nakon uklanjanja mostova moguće je pokretanje Y-∆.

IPL

Informacije o naručivanju

Information for order placements
  • Proizvod
    Wilo
  • Naziv proizvoda
    CronoTwin-DL 40/140-2,2/2
  • Broj EAN
    4048482219967
  • Broj artikla
    2121016
  • Težina bruto cca m
    139.6 kg
  • Težina neto cca m
    113 kg
  • Ukupna dužina L
    547.6 mm
  • Visina bez ambalaže H
    340 mm
  • Boja
    Zeleno
  • Svojstvo ambalaže
    Transportno pakiranje
  • Vrsta pakiranja
    Jednokratna paleta
  • Broj po sloju
    1
  • Širina bez ambalaže L
    628.0 mm
  • Minimalna količina za narudžbu
    1
  • Količina po paleti
    1
