CronoTwin-DL 65/170-11/2 | Wilo
Slično kao na slici

CronoTwin-DL 65/170-11/2

Broj artikla: 2121043

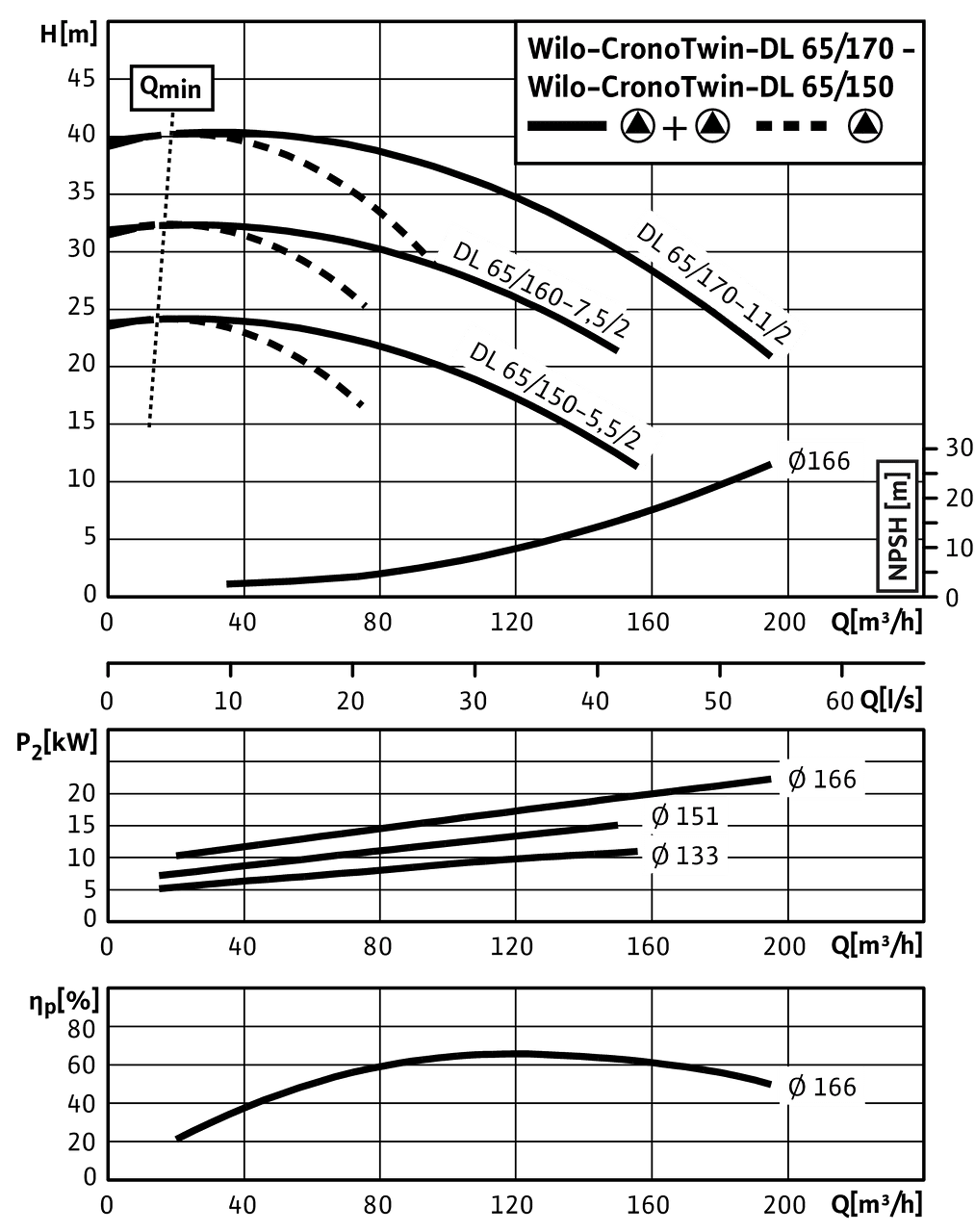

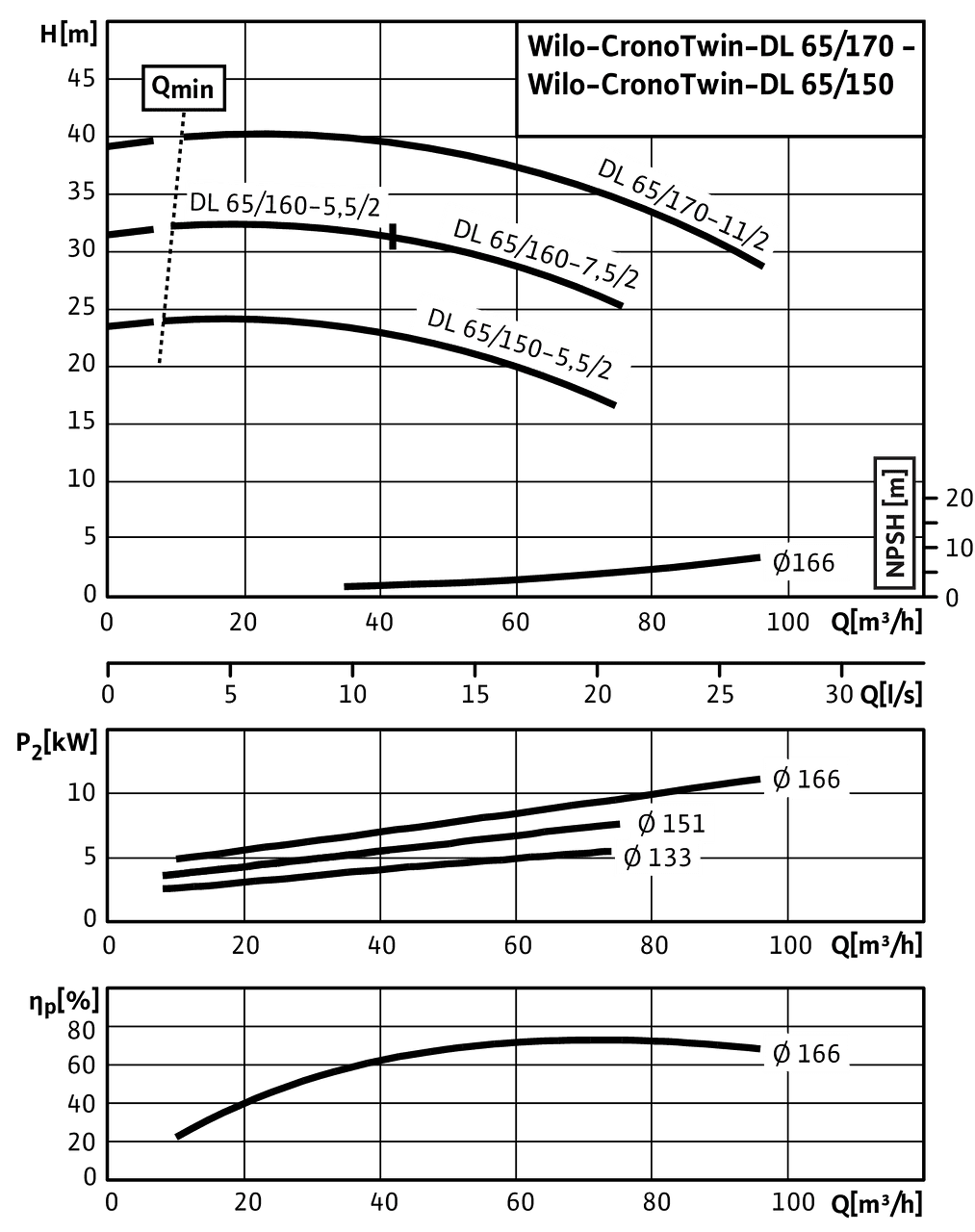

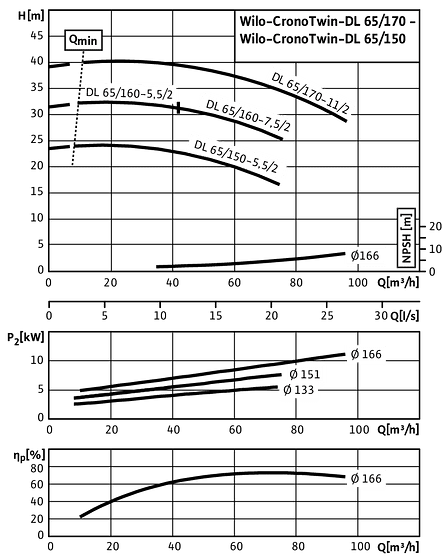

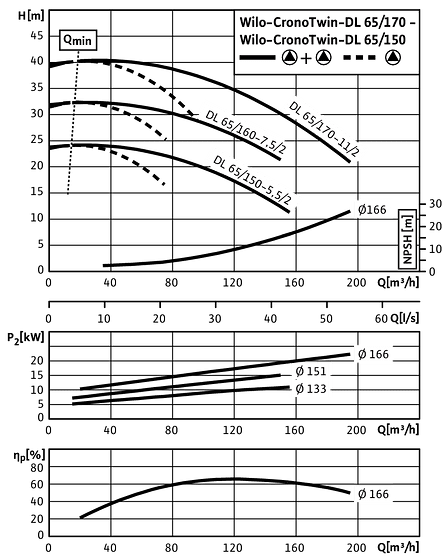

Tehnički podatci
Hidraulički podatci
Indeks minimalne učinkovitosti (MEI) ≥0,4
Min. temperatura medija Tmin -20 °C
Maks. temperatura medija Tmax 140 °C
Maks. temperatura okoline Tmax 40 °C
Maksimalni radni tlak PN 16 bar
Uputa za dimenzioniranje od 16 bara do 120 °C, od 13 bara do 140 °C
Podatci o motoru
Mrežni priključak 3~400 V, 50 Hz
Tolerancija napona ±10 %
Klasa energetske učinkovitosti motora IE3
Nazivna snaga motora P2 11 kW
Nazivna struja IN 21,3 A
Nazivni broj okretaja n 2900 1/min
Faktor snage 0,85
Korisnost motora ηm 50 % ηM 50% 89,4 %
Korisnost motora ηm 75 % ηM 75% 91 %
Korisnost motora ηm 100 % ηM 100% 91,2 %
Namotaj motora do 3 kW -
Namotaj motora od 4 kW -
Klasa izolacije F
Stupanj zaštite motora IP55
Zaštita motora Integrirani termistorski osjetnik
Materijali
Kućište pumpe Sivi lijev
Radno kolo Sivi lijev EN-GJL-200
Vratilo Plemeniti čelik
Klizno-mehanička brtva AQ1EGG
Laterna Sivi lijev
Dimenzije montaže
Priključak cijevi s usisne strane DN 65
Priključak cijevi s tlačne strane DN 65
Ugradna dužina l0 430 mm

CronoTwin-DL 65/170-11/2

IPL

∆: Priključna shema trokutastog uključivanja

Y: Priključna shema zvjezdastog uključivanja

Potrebna lokalna zaštitna sklopka motora. Kontrolirati smjer okretanja! Za promjenu smjera okretanja zamijeniti bilo koje dvije faze.

P2≤ 3 kW 3~400 V Y
3~230 V ∆
P2≥ 4 kW 3~690 V Y
3~400 V ∆

Nakon uklanjanja mostova moguće je pokretanje Y-∆.

Podatci o proizvodu
Proizvod Wilo
Naziv proizvoda CronoTwin-DL 65/170-11/2
Broj artikla 2121043
Broj EAN 4048482220963
Boja Zeleno
Minimalna količina za narudžbu 1
Dostupnost na tržištu 2014-09-01
Ambalaža
Vrsta pakiranja Europaleta
Svojstvo ambalaže Transportno pakiranje
Količina po paleti 1
Broj po sloju 1
Mjere i težine
Duljinska mjera s ambalažom 1200 mm
Duljina L 931 mm
Visinska mjera s ambalažom 609 mm
Visina H 430 mm
Širinska mjera s ambalažom 800 mm
Širina W 780 mm
Težina bruto cca m 319,1 kg
Težina neto cca m 292 kg
Opisni tekst

Dvostruka pumpa inline s dvjema jednostupanjskim centrifugalnim pumpama sa suhim rotorom u zajedničkom kućištu s preklopnom zaklopkom, za instalaciju u cijevi ili postavljanje na temelj. Slijepi nastavak kućišta i konzole uz nadoplatu. Blok izvedba s niskim vibracijama i slabim šumovima s laternom i kruto spojenim standardnim prirubničkim motorom (standardni motor). S prinudno potopnom klizno-mehaničkom brtvom, neovisnom o smjeru okretanja, s nabranim mijehom i radnim kolom koje smanjuje kavitaciju. Prirubnice s priključcima za mjerenje tlaka R 1/8. Kućište pumpe i laterna premazani su katodnim premazom.

Serijski motori u IE3 tehnologiji. Pumpe s motorima ≥ 5,5 kW raspolažu serijski termistorskim osjetnikom kao zaštitom motora.

Priključna kutija motora ≤ 7,5 kW može biti metalna ili plastična. Ako je nužno potrebna metalna priključna kutija, naručite odgovarajuću specijalnu varijantu. Priključne kutije motora > 7,5 kW uvijek su metalne.

Pogonski podatci
Min. temperatura medija Tmin -20 °C
Maks. temperatura medija Tmax 140 °C
Temperatura okoline min. Tmin -15 °C
Maks. temperatura okoline Tmax 40 °C
Maksimalni radni tlak PN 16 bar
Uputa za dimenzioniranje od 16 bara do 120 °C, od 13 bara do 140 °C
Indeks minimalne učinkovitosti (MEI) ≥0,4
Podatci o motoru
Klasa energetske učinkovitosti motora IE3
Mrežni priključak 3~400 V, 50 Hz
Tolerancija napona ±10 %
Nazivna snaga P2 11000 W
Nazivni broj okretaja n 2900 1/min
Nazivna struja IN 21,3 A
Faktor snage 0,85
Korisnost motora ηm 50 % ηM 50% 89,4 %
Korisnost motora ηm 75 % ηM 75% 91 %
Korisnost motora ηm 100 % ηM 100% 91,2 %
Klasa izolacije F
Stupanj zaštite IP55
Materijali
Kućište pumpe Sivi lijev
Radno kolo Sivi lijev
Vratilo Plemeniti čelik
Brtva vratila AQ1EGG
Laterna Sivi lijev
Dimenzije montaže
Priključak cijevi s usisne strane DN 65
Priključak cijevi s tlačne strane DN 65
Informacije o plasmanu naručivanja
Proizvod Wilo
Naziv proizvoda CronoTwin-DL 65/170-11/2
Težina neto cca m 292 kg
Broj artikla 2121043
Dokumenti

Upute za ugradnju i uporabu

ATEX Wilo-Crono... IL/DL/BL

Broj artikla 2140023
Izdanje 1702
Broj stranica 1
ZIP (9 MB)

Wilo-Wilo-CronoLine-IL Wilo-CronoTwin-DL Wilo-CronoBloc-BL

Broj artikla 2202023
Izdanje 2018-07
Broj stranica 668
PDF (51 MB)

Akustični spektar (oktavni pojas)

CronoTwin-DL 65/170-11/2

Broj stranica 1
PDF (164 KB)
BIM/CAD

3D_DWG

DL65/170-11/2

DWG (2 MB)

3D_STEP

DL65/170-11/2

STP (3 MB)

2D_DWG_TOP

DL65/170-11/2

DWG (21 KB)

2D_DWG_FRONT

DL65/170-11/2

DWG (24 KB)

2D_DWG_RIGHT

DL65/170-11/2

DWG (27 KB)
