Drain TC 40/8

List s tehničkim podatcima

Hidraulički podatci
  • Maksimalni radni tlak p
    0 bar
  • Slobodni kuglični prolaz hidraulike
    40 mm
  • Maks. dubina uranjanja
    2.00 m
  • Min. temperatura medija T
    3 °C
  • Maks. temperatura medija T
    40 °C
  • Temperatura okoline min. T
    3 °C
  • Maks. temperatura okoline T
    40 °C
Podatci o motoru
  • Mrežni priključak
    1~230 V, 50 Hz
  • Tolerancija napona
    ±10 %
  • Faktor snage cos φ
    0.94
  • Nazivna snaga motora P2
    0.50 kW
  • Maks. ulaz struje P1 P1 max
    660.0 W
  • Nazivna struja IN
    3.30 A
  • Startna struja I
    0 A
  • Vrsta uključenja
    Izravno online (DOL)
  • Nazivni broj okretaja n
    2900 rpm
  • Maks. učestalost uključivanja t
    30 1/h
  • Klasa izolacije
    F
  • Stupanj zaštite
    IP68
  • Vrsta rada (uronjen)
    S1
  • Vrsta rada (izronjen)
    S3-25%
Kabel
  • Duljina priključnog kabela
    5.0 m
  • Vrsta kabela
    H07RN-F
  • Presjek kabela
    3G1 mm²
Oprema / funkcija
  • Vrsta protueksplozijske zaštite
    ne
  • Zaštita motora
    Bimetal
Materijali
  • Kućište pumpe
    5.1300, EN-GJL-200
  • Radno kolo
    PA-GF30
  • Materijal brtve sa strane pumpe
    BXPFF
  • Materijal brtve sa strane motora
    NBR
  • Materijal brtve
    NBR
  • Materijal motora
    1.4308, GX5CrNi19-10
Dimenzije montaže
  • Priključak cijevi s tlačne strane RPD
    Rp 1½
Informacije o plasmanu naručivanja
  • Težina neto cca m
    10 kg
  • Proizvod
    Wilo
  • Naziv proizvoda
    Drain TC 40/8
  • Broj artikla
    4050131

Opisni tekst

Potopna pumpa za otpadne vode za okomitu mokru ugradnju za transportiranje prljave i otpadne vode. Hidrauličko kućište od sivog lijeva, radno kolo od plastike i kućište motora od plemenitog čelika. Tlačni priključak s okomitim izlazom tlaka i navojnim priključkom. Motor s vanjskim hlađenjem u jednofaznoj izvedbi s termičkim nadzorom motora i brtvenom komorom. Priključni kabel koji se može odvojiti sa sklopkom s plovkom i utikačem sa zaštitnim kontaktom. Svi agregati bez odobrenja za zaštitu od eksplozije.

Pogonski podatci
  • Medij
    Water
Podatci o proizvodu
  • Slobodni kuglični prolaz hidraulike
    40 mm
  • Maksimalni radni tlak PN
    2 bar
  • Maks. dubina uranjanja
    2.00 m
Podatci o motoru
  • Izvedba motora
    Uronjeni motor – hlađen zrakom
  • Mrežni priključak
    1~230 V, 50 Hz
  • Tolerancija napona
    ±10 %
  • Faktor snage cos φ
    0.94
  • Nazivna snaga motora P2
    0.50 kW
  • Nazivna struja IN
    3.30 A
  • Startna struja I
    0 A
  • Vrsta uključenja
    Izravno online (DOL)
  • Nazivni broj okretaja
    2
  • Nazivni broj okretaja n
    2900 rpm
  • Maks. učestalost uključivanja t
    30 1/h
  • Klasa izolacije
    F
  • Stupanj zaštite
    IP68
  • Vrsta rada (uronjen)
    S1
  • Vrsta rada (izronjen)
    S3-25%
Kabel
  • Duljina priključnog kabela
    5.0 m
  • Vrsta kabela
    H07RN-F
  • Presjek kabela
    3G1 mm²
Oprema / funkcija
  • Usitnjivač
    ne
  • Vrsta protueksplozijske zaštite
    ne
  • Zaštita motora
    Bimetal
  • Nadzor nepropusnosti motora
    ne
  • Nadzor nepropusnosti brtvene komore
    ne
  • Nadzor nepropusnosti komore nepropusnosti
    ne
Materijali
  • Kućište pumpe
    5.1300, EN-GJL-200
  • Radno kolo
    PA-GF30
  • Vratilo
    1.4005, X12CrS13
  • Materijal brtve sa strane pumpe
    BXPFF
  • Materijal brtve sa strane motora
    NBR
  • Materijal brtve
    NBR
  • Materijal motora
    1.4308, GX5CrNi19-10
Dimenzije montaže
  • Priključak cijevi s usisne strane RPS
    -
  • Priključak cijevi s tlačne strane RPD
    Rp 1½
Informacije o plasmanu naručivanja
  • Proizvod
    Wilo
  • Naziv proizvoda
    Drain TC 40/8
  • Težina neto cca m
    10 kg
  • Broj artikla
    4050131

Mjere i mjerni crteži

Wilo-Drain TC 40/8

Wilo-Drain TC 40/8

Wilo-Drain TC 40

Wilo-Drain TC 40
Wilo-Drain TC 40/8
Wilo-Drain TC 40

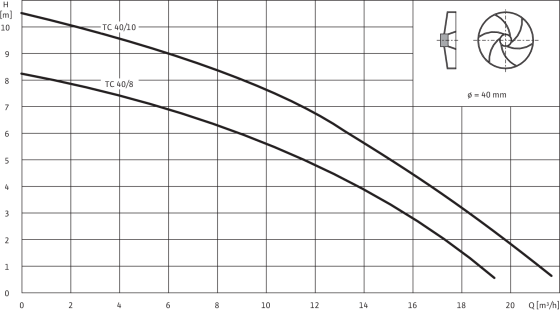

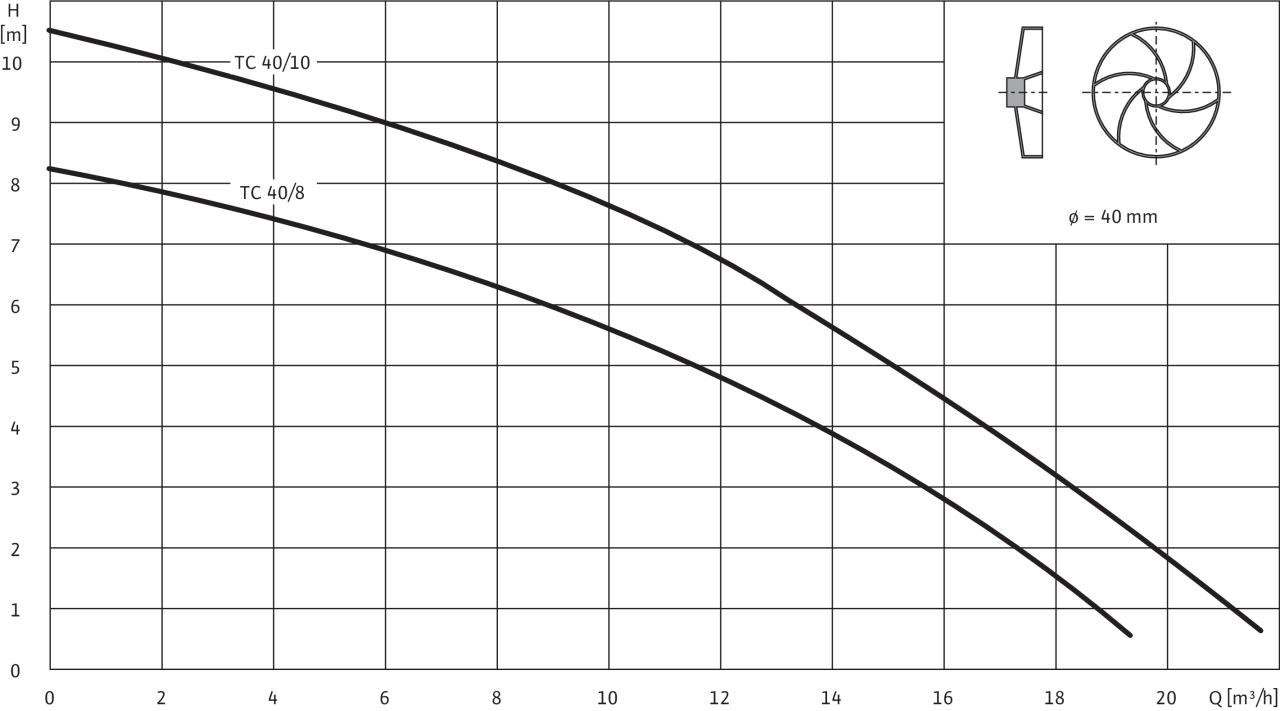

Karakteristične krivulje

Wilo-Drain TC 40 — 50 Hz — br. polova: 2

Wilo-Drain TC 40 — 50 Hz — br. polova: 2

Karakteristične krivulje u skladu s ISO 9906, klasa 3B.

Wilo-Drain TC 40 — 50 Hz — br. polova: 2

Informacije o naručivanju

Information for order placements
  • Proizvod
    Wilo
  • Naziv proizvoda
    Drain TC 40/8
  • Broj EAN
    4016322477341
  • Broj artikla
    4050131
  • Težina bruto cca m
    10.0 kg
  • Težina neto cca m
    10 kg
  • Ukupna dužina L
    224.0 mm
  • Visina bez ambalaže H
    352 mm
  • Boja
    Srebrno
  • Svojstvo ambalaže
    Transportno pakiranje
  • Vrsta pakiranja
    Karton
  • Broj po sloju
    1
  • Širina bez ambalaže L
    172.0 mm
  • Minimalna količina za narudžbu
    1
  • Količina po paleti
    1
