DrainLift XXL 1080-2/5,2 | Wilo
Slično kao na slici

DrainLift XXL 1080-2/5,2

Broj artikla: 2509035
Tehnički podatci
Hidraulički podatci
Maksimalni radni tlak PN 3 bar
Min. temperatura medija Tmin 3 °C
Maks. temperatura medija Tmax 40 °C
Temperatura okoline min. Tmin 3 °C
Maks. temperatura okoline Tmax 40 °C
Volumen uključivanja V 440 l
Podatci o motoru
Mrežni priključak 3~400 V, 50 Hz
Nazivna struja IN 12,8 A
Stupanj zaštite IP67
Faza 3
Nazivni broj okretaja n 1450 1/min
Broj polova 4
Vrsta uključenja Zvijezda-trokut (SD)
Maks. učestalost uključivanja t 60 1/h
Potrošnja struje P1(Q=maks.) odab. radnog kola * broj pumpi P1 6200 W
Vrsta rada (izronjen) S1
Klasa izolacije F
Materijali
Kućište pumpe PUR
Radno kolo PUR
Vratilo Plemeniti čelik
Materijal motora Plemeniti čelik

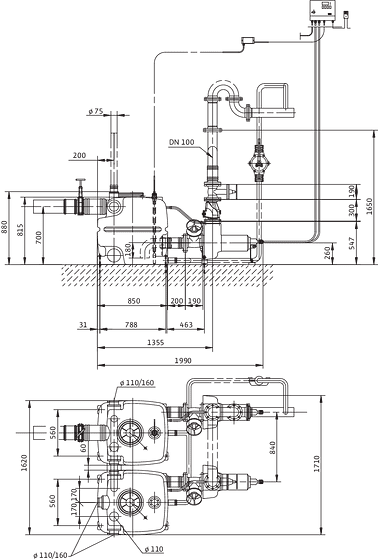

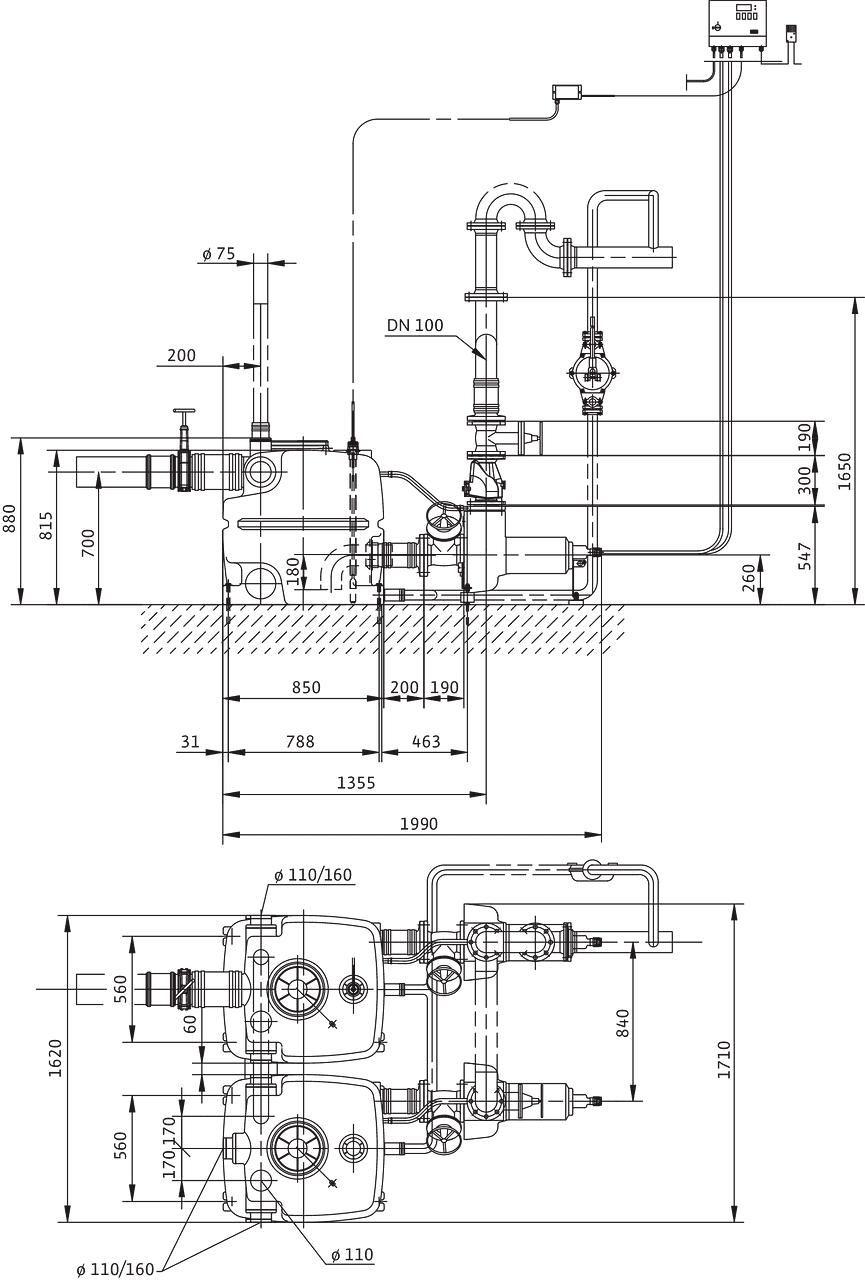

Dimenzije montaže
Priključak cijevi s usisne strane -
Priključak cijevi s tlačne strane DN 100

DrainLift XXL 1080

Podatci o proizvodu
Proizvod Wilo
Naziv proizvoda DrainLift XXL 1080-2/5,2
Broj artikla 2509035
Broj EAN 4016322409038
Boja srebrno/crno
Minimalna količina za narudžbu 1
Dostupnost na tržištu 2010-01-01
Ambalaža
Vrsta pakiranja Europaleta
Svojstvo ambalaže Transportno pakiranje
Količina po paleti 1
Broj po sloju 1
Mjere i težine
Duljinska mjera s ambalažom 1200 mm
Duljina L 1990 mm
Visinska mjera s ambalažom 1040 mm
Visina H 880 mm
Širinska mjera s ambalažom 800 mm
Širina W 1710 mm
Težina bruto cca m 296 kg
Težina neto cca m 230 kg
Opisni tekst

Potopni i automatski uređaj za odvodnju otpadne vode spreman za priključivanje kao instalacija od dvije pumpe s automatskom izmjenom, rezervnim radom i radom pod vršnim opterećenjem. Dvije zasebne tvornički spojene potopne motorne pumpe za otpadne vode postavljene na suho u trofaznoj izvedbi s hlađenjem protokom po plaštu, kućištem od plemenitog čelika i termičkim nadzorom motora. Dva plastična sabirna spremnika nepropusna za plin i vodu s točno definiranim priključcima dotoka i upravljanjem razinama sa senzorom razine. Uključni uređaj kojim se upravlja mikroprocesorom s

  • LED-prikazima za prikaz pogonskih stanja i dojava smetnji
  • Namjestivim zaustavnim vremenom
  • Integriranim alarmom ovisnim o mreži
  • 1x beznaponskim kontaktom za priključivanje skupne dojave smetnje (SSM).

Opseg isporuke:

  • Uređaj za odvodnju otpadne vode spreman za priključivanje s uključnim uređajem
  • 1x manšeta za priključak ručne membranske pumpe
  • 1x priključak dotoka DN 150
  • 1x manšeta za priključak za odzračivanje DN 70
  • 1x ugradni sklop za spajanje spremnika i pumpe

Pozor: Armature potrebne za ugradnju, kao npr. spojnicu, zasun i nepovratni ventil, treba naručiti kao dodatnu opremu!

Pogonski podatci
Dopušteno područje primjene
temperatura medija T 3 °C
Maks. temperatura medija, kratkotrajno do 3 min T 60 °C
temperatura okoline T 3 °C
Maksimalni radni tlak PN 3 bar
Maks. dopušteni tlak u tlačnom vodu P 3 bar
Podatci o proizvodu
Bruto zapremina spremnika V 800 l
Volumen uključivanja V 440 l
Vrsta rada (izronjen)
  • S1
  • S3-25%, 60 s
Visina H 880 mm
Duljina L 1990 mm
Širina W 1710 mm
Dijagonalna mjera 2623 mm
Podatci o motoru
Mrežni priključak 3~400 V, 50 Hz
Tolerancija napona ±10 %
Nazivna snaga motora P2 5,2 kW
Nazivni broj okretaja n 1450 1/min
Nazivna struja IN 12,8 A
Klasa izolacije F
Stupanj zaštite motora IP67
Vrsta uključenja Zvijezda-trokut (SD)
Maks. učestalost uključivanja t 60 1/h
Zaštita motora WSK
Kabel
Mrežni utikač ne
Materijali
Materijal spremnika PE
Kućište pumpe PUR
Radno kolo PUR
Vratilo Plemeniti čelik
Materijal motora Plemeniti čelik
Dimenzije montaže
Priključak cijevi s usisne strane Ø 110
Priključak cijevi s tlačne strane DN 100
Priključak odzračivanja Ø 75
Informacije o plasmanu naručivanja
Proizvod Wilo
Naziv proizvoda DrainLift XXL 1080-2/5,2
Težina neto cca m 230 kg
Broj artikla 2509035
Dokumenti

Upute za ugradnju i uporabu

Wilo-DrainLift XXL

Broj artikla 2532170
Izdanje 1010
Broj stranica 1
ZIP (22 B)

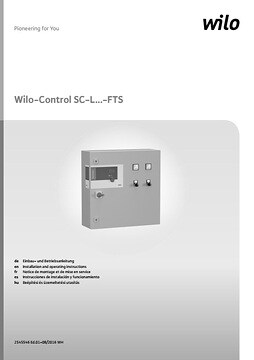

Wilo-Control SC-L

Broj artikla 2537058
Izdanje 05-2016
Broj stranica 124
PDF (5 MB)

Certifikat REACH

Uredba REACH

Izdanje 2021-05
Broj stranica 4
PDF (276 KB)
BIM/CAD

3D_DWG

DrainLift XXL 1080-2/5,2

DWG (4 MB)

3D_STEP

WILO-DrainLift XXL 1080-2/5,2

STP (7 MB)

2D_DWG_TOP

WILO-DrainLift XXL 1080-2/5,2

DWG (73 KB)

2D_DWG_FRONT

WILO-DrainLift XXL 1080-2/5,2

DWG (43 KB)

2D_DWG_RIGHT

WILO-DrainLift XXL 1080-2/5,2

DWG (67 KB)
