EMU KS 16Ex DMS-Ex

List s tehničkim podatcima

Hidraulički podatci
  • Maksimalni radni tlak p
    10 bar
  • Slobodni kuglični prolaz hidraulike
    12 mm
  • Maks. dubina uranjanja
    12.50 m
  • Min. temperatura medija T
    3 °C
  • Maks. temperatura medija T
    40 °C
  • Temperatura okoline min. T
    -15 °C
  • Maks. temperatura okoline T
    40 °C
Podatci o motoru
  • Mrežni priključak
    3~400 V, 50 Hz
  • Tolerancija napona
    ±10 %
  • Faktor snage cos φ
    0.85
  • Nazivna snaga motora P2
    2.00 kW
  • Maks. ulaz struje P1 P1 max
    2600.0 W
  • Nazivna struja IN
    4.45 A
  • Startna struja I
    25 A
  • Vrsta uključenja
    Izravno online (DOL)
  • Nazivni broj okretaja n
    2900 rpm
  • Maks. učestalost uključivanja t
    15 1/h
  • Klasa izolacije
    H
  • Stupanj zaštite
    IP68
  • Vrsta rada (uronjen)
    S1
  • Vrsta rada (izronjen)
    S2-15 min.
Kabel
  • Duljina priključnog kabela
    10.0 m
  • Vrsta kabela
    H07RN-F
  • Presjek kabela
    7G1,5 mm²
Oprema / funkcija
  • Vrsta protueksplozijske zaštite
    ATEX
  • Zaštita motora
    Bimetal
Materijali
  • Kućište pumpe
    5.1301, EN-GJL-250
  • Radno kolo
    5.1301, EN-GJL-250
  • Materijal brtve sa strane pumpe
    QQPGG
  • Materijal brtve sa strane motora
    FKM
  • Materijal brtve
    FKM
  • Materijal motora
    5.1301, EN-GJL-250
Dimenzije montaže
  • Priključak cijevi s tlačne strane RPD
    Storz C
Informacije o plasmanu naručivanja
  • Težina neto cca m
    30 kg
  • Proizvod
    Wilo
  • Naziv proizvoda
    EMU KS 16Ex DMS-Ex
  • Broj artikla
    -

Opisni tekst

Potopna motorna pumpa za prljavu vodu za okomito mokro postavljanje za transportiranje zaprljane vode i vode sa sadržajem pijeska. Radno kolo, kućište hidraulike i motor od sivog lijeva. Tlačni priključak s okomitim izlazom tlaka i Storz spojkom. Motor s vanjskim hlađenjem u trofaznoj izvedbi s brtvenom komorom, termičkim nadzorom namota i odobrenjem za primjenu u prostorima ugroženima eksplozijom. Priključni kabel s uzdužno vodonepropusnom kabelskom uvodnicom, sklopkom s plovkom i CEE utikačem za zamjenu faza. Brtvljenje se obavlja sa strane medija i motora s klizno-mehaničkom brtvom. Ovaj se agregat može primjenjivati, osim u područjima ugroženima eksplozijom, neograničeno i u pogonu usrkavanja.

Pogonski podatci
  • Medij
    Water
  • Maks. visina dobave H
    19.00 m
Podatci o proizvodu
  • Slobodni kuglični prolaz hidraulike
    12 mm
  • Maksimalni radni tlak PN
    2 bar
  • Maks. dubina uranjanja
    12.50 m
Podatci o motoru
  • Mrežni priključak
    3~400 V, 50 Hz
  • Tolerancija napona
    ±10 %
  • Faktor snage cos φ
    0.85
  • Nazivna snaga motora P2
    2.00 kW
  • Maks. ulaz struje P1 P1 max
    2.60 kW
  • Nazivna struja IN
    4.45 A
  • Startna struja I
    25 A
  • Vrsta uključenja
    Izravno online (DOL)
  • Nazivni broj okretaja n
    2900 rpm
  • Maks. učestalost uključivanja t
    15 1/h
  • Klasa izolacije
    H
  • Stupanj zaštite
    IP68
  • Vrsta rada (uronjen)
    S1
  • Vrsta rada (izronjen)
    S2-15 min.
Kabel
  • Duljina priključnog kabela
    10.0 m
  • Vrsta kabela
    H07RN-F
  • Presjek kabela
    7G1,5 mm²
Oprema / funkcija
  • Vrsta protueksplozijske zaštite
    ATEX
  • Zaštita motora
    Bimetal
Materijali
  • Kućište pumpe
    5.1301, EN-GJL-250
  • Radno kolo
    5.1301, EN-GJL-250
  • Vratilo
    1.4021, X20Cr13
  • Materijal brtve sa strane pumpe
    QQPGG
  • Materijal brtve sa strane motora
    FKM
  • Materijal brtve
    FKM
  • Materijal motora
    5.1301, EN-GJL-250
Dimenzije montaže
  • Priključak cijevi s usisne strane RPS
    -
  • Priključak cijevi s tlačne strane RPD
    Storz C
Informacije o plasmanu naručivanja
  • Proizvod
    Wilo
  • Naziv proizvoda
    EMU KS 16Ex DMS-Ex
  • Težina neto cca m
    30 kg
  • Broj artikla
    -

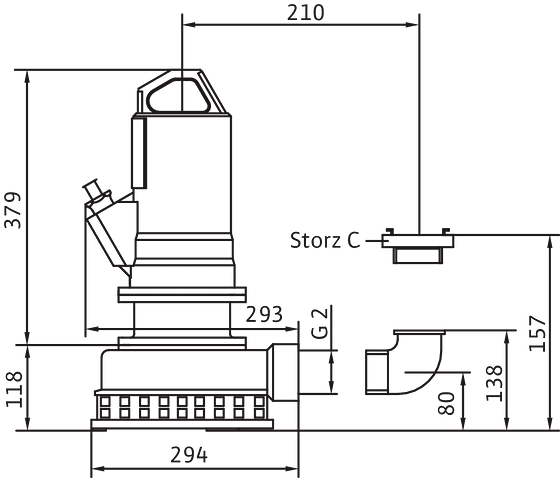

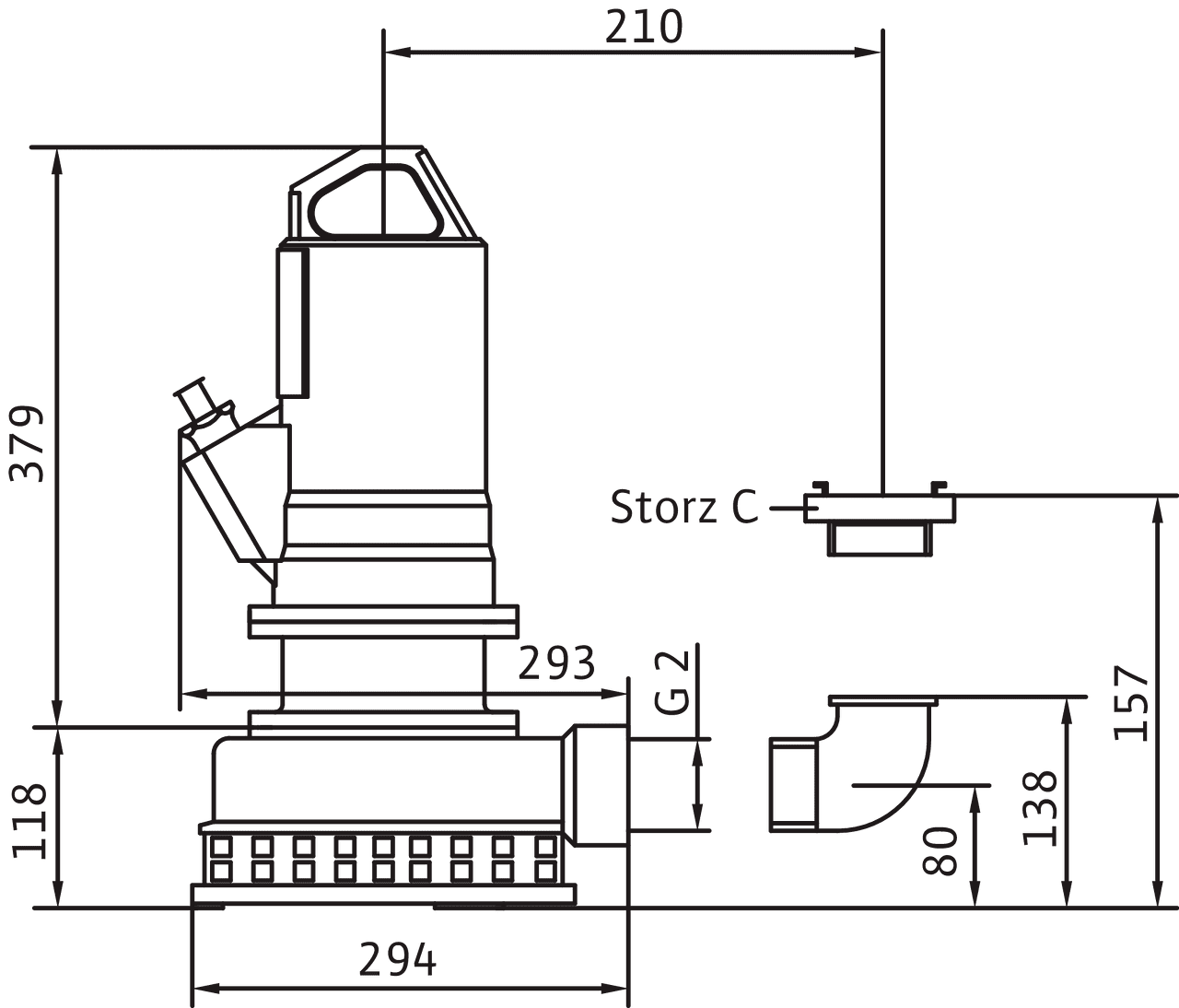

Mjere i mjerni crteži

Wilo-EMU KS 16Ex

Wilo-EMU KS 16Ex
Wilo-EMU KS 16Ex

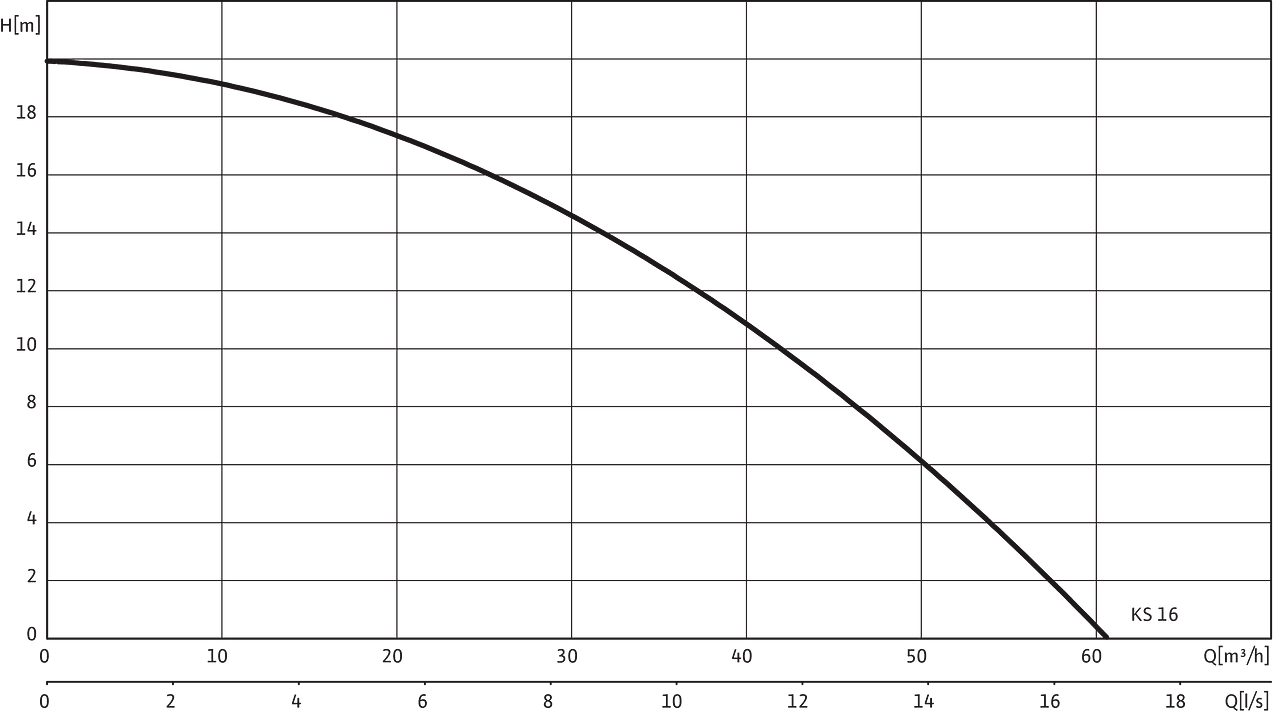

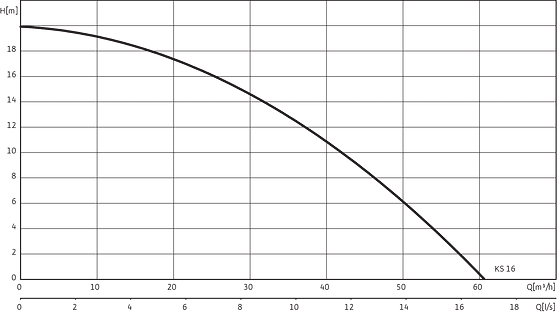

Karakteristične krivulje

Wilo-EMU KS 16Ex

Wilo-EMU KS 16Ex
Wilo-EMU KS 16Ex

Informacije o naručivanju

Information for order placements
  • Proizvod
    Wilo
  • Naziv proizvoda
    EMU KS 16Ex DMS-Ex
  • Broj EAN
    1111111111111
  • Broj artikla
    -
  • Težina bruto cca m
    35.0 kg
  • Težina neto cca m
    30 kg
  • Ukupna dužina L
    240.0 mm
  • Visina bez ambalaže H
    497 mm
  • Boja
    Zeleno
  • Svojstvo ambalaže
    Transportno pakiranje
  • Vrsta pakiranja
    Karton
  • Broj po sloju
    1
  • Širina bez ambalaže L
    320.0 mm
  • Minimalna količina za narudžbu
    1
  • Količina po paleti
    1
