Jet FWJ 202 | Wilo
Slično kao na slici

Jet FWJ 202

Broj artikla: 2543629
Tehnički podatci
Hidraulički podatci
Maksimalni radni tlak PN 6 bar
Tlačni nastavak G 1
Min. temperatura medija Tmin 5 °C
Maks. temperatura medija Tmax 35 °C
Temperatura okoline min. Tmin 3 °C
Maks. temperatura okoline Tmax 40 °C
Podatci o motoru
Mrežni priključak 1~230 V, 50 Hz
Tolerancija napona ±6 %
Snaga vratila P2(Q=maks.) odab. radnog kola * broj pumpi 550 W
Nazivna snaga motora P2 0,55 kW
Nazivna struja IN 4 A
Nazivni broj okretaja n 2900 1/min
Faktor snage 0,98
Klasa izolacije B
Stupanj zaštite IP44
Materijali
Kućište pumpe Plemeniti čelik
Radno kolo Plemeniti čelik
Vratilo Plemeniti čelik
Brtva vratila CVPFF
Materijal brtve NBR

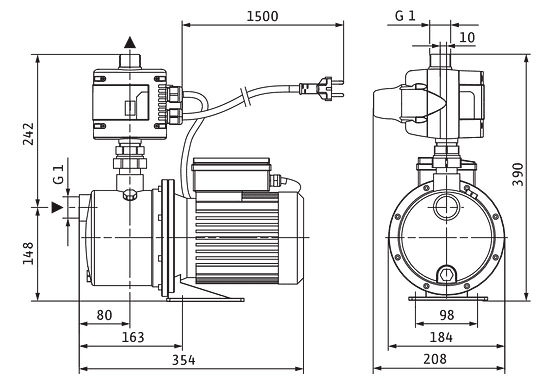

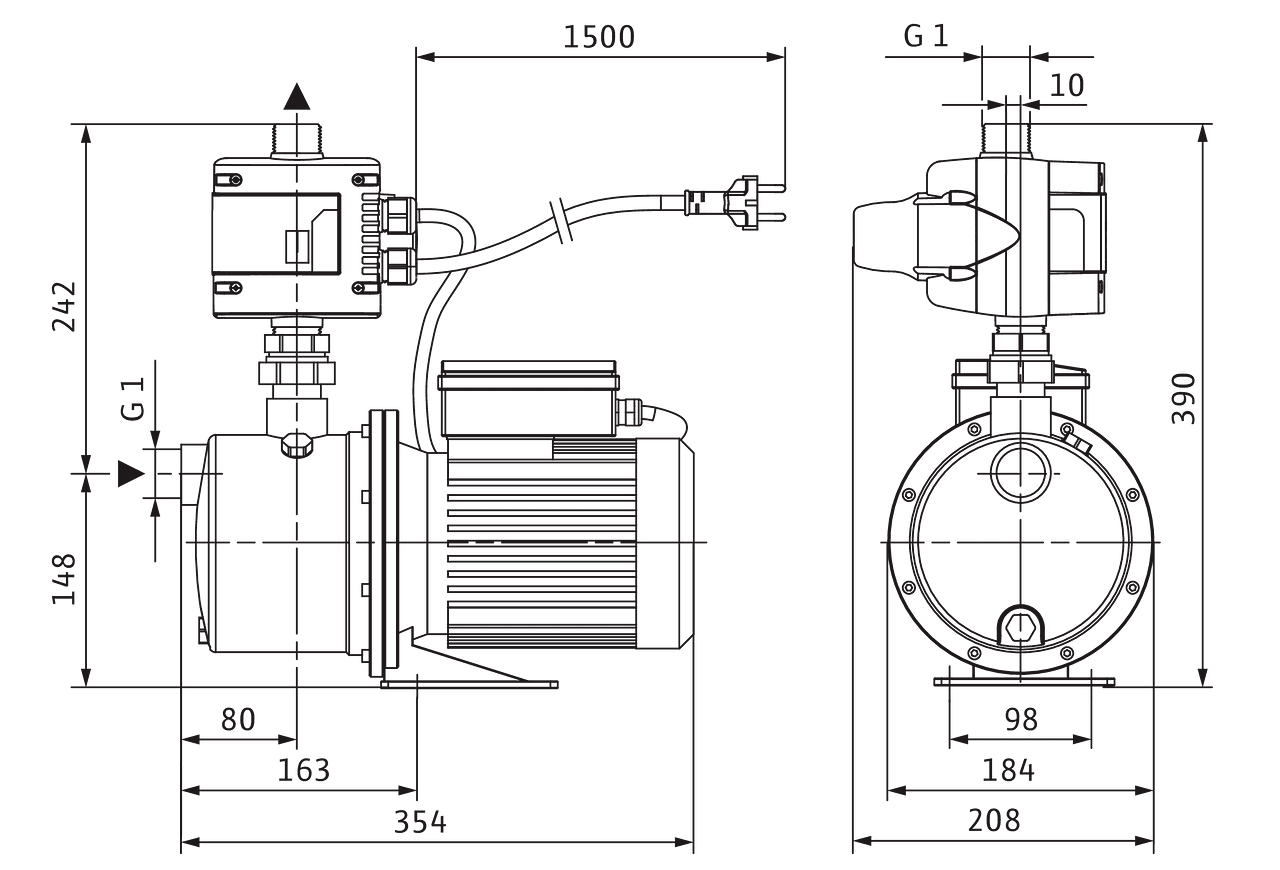

Dimenzije montaže
Priključak cijevi s usisne strane G 1
Priključak cijevi s tlačne strane G 1

Jet FWJ 202

Podatci o proizvodu
Proizvod Wilo
Naziv proizvoda Jet FWJ 202
Broj artikla 2543629
Broj EAN 4048482504605
Boja zeleno/srebrno
Minimalna količina za narudžbu 1
Dostupnost na tržištu 2015-03-01
Ambalaža
Vrsta pakiranja Karton
Svojstvo ambalaže Prodajno pakiranje
Količina po paleti 12
Broj po sloju 6
Mjere i težine
Duljinska mjera s ambalažom 480 mm
Duljina L 354 mm
Visinska mjera s ambalažom 490 mm
Visina H 390 mm
Širinska mjera s ambalažom 280 mm
Širina W 208 mm
Težina bruto cca m 14,4 kg
Težina neto cca m 11,7 kg
Opisni tekst

Postrojenje s centrifugalnom pumpom u kompaktnoj izvedbi s vodoravnim usisnim i okomitim tlačnim nastavkom, koje se sastoji od samousisne, jednostupanjske Jet pumpe, uklj. nosivi okvir. Izravno u vidu prirubnice spojen jednofazni motor s integriranom sklopkom za termičku zaštitu motora i kondenzatorom.

Upravljanje pumpom preko elektroničkog kontrolnika tlaka i strujanja s integriranom zaštitom od nedostatka vode i blokadom povratnog toka. Svi dijelovi koji dolaze u dodir s medijem su nekorodirajući. Instalacija pumpi prethodno montirana i ožičena tako da bude spremna za priključak s kabelom duljine 2 m i mrežnim utikačem te je stoga idealna za prijenosnu primjenu u području vrtova i hobija

Pogonski podatci
Podatci o proizvodu
Maksimalni radni tlak PN 6 bar
Min. temperatura medija Tmin 5 °C
Maks. temperatura medija Tmax 35 °C
Maks. temperatura okoline Tmax 40 °C
Podatci o motoru
Mrežni priključak 1~230 V, 50 Hz
Tolerancija napona ±6 %
Faktor snage 0,98
Nazivna snaga motora P2 0,55 kW
Nazivna struja IN 4 A
Nazivni broj okretaja n 2900 1/min
Klasa izolacije B
Stupanj zaštite IP44
Materijali
Kućište pumpe Plemeniti čelik
Radno kolo Plemeniti čelik
Vratilo Plemeniti čelik
Brtva vratila CVPFF
Materijal brtve NBR
Dimenzije montaže
Priključak cijevi s usisne strane G 1
Priključak cijevi s tlačne strane G 1
Informacije o plasmanu naručivanja
Proizvod Wilo
Naziv proizvoda Jet FWJ 202
Težina neto cca m 11,7 kg
Broj artikla 2543629
Dokumenti

Upute za ugradnju i uporabu

Wilo-HiControl1

Broj artikla 4216348
Izdanje 2019-02
Broj stranica 130
PDF (2 MB)

Certifikat REACH

Uredba REACH

Izdanje 2021-05
Broj stranica 4
PDF (276 KB)
Dodatna oprema/sustavi

U dovodnom pogonu (3)

U usisnom načinu rada (2)

U usisnom načinu rada s plutajućim uzimanjem (9)

U usisnom načinu rada s usisnim crijevom (4)

Armature (1)

Crijeva, crijevni spojevi (7)

Usisni filtar (4)

Armature/dodatna oprema (1)

Zidna instalacija / postavljanje na temelj (1)
