Jet FWJ 203

List s tehničkim podatcima

Hidraulički podatci
  • Maksimalni radni tlak PN
    6 bar
  • Tlačni nastavak
    G 1
  • Maks. visina dobave H
    8.00 m
  • Min. temperatura medija Tmin
    5 °C
  • Maks. temperatura medija Tmax
    35 °C
  • Temperatura okoline min. Tmin
    3 °C
  • Maks. temperatura okoline Tmax
    40 °C
Podatci o motoru
  • Mrežni priključak
    1~230 V, 50 Hz
  • Tolerancija napona
    ±6 %
  • Snaga vratila P2(Q=maks.) odab. radnog kola * broj pumpi
    750 W
  • Nazivna snaga motora P2
    0.75 kW
  • Nazivna struja IN
    5.20 A
  • Nazivni broj okretaja n
    2900 1/min
  • Faktor snage cos φ
    0.98
  • Klasa izolacije
    B
  • Stupanj zaštite
    IP44
Materijali
  • Kućište pumpe
    1.4301
  • Radno kolo
    1.4301
  • Vratilo
    1.4305
  • Brtva vratila
    CVPFF
  • Materijal brtve
    NBR
Dimenzije montaže
  • Priključak cijevi s usisne strane
    G 1
  • Priključak cijevi s tlačne strane
    G 1
Informacije o plasmanu naručivanja
  • Proizvod
    Wilo
  • Naziv proizvoda
    Jet FWJ 203
  • Broj EAN
    4048482504612
  • Broj artikla
    2543630
  • Težina neto cca m
    12 kg
  • Težina bruto cca m
    14.8 kg
  • Duljinska mjera s ambalažom
    480 mm
  • Visinska mjera s ambalažom
    490 mm
  • Širinska mjera s ambalažom
    280 mm
  • Svojstvo ambalaže
    Prodajno pakiranje
  • Vrsta pakiranja
    Karton
  • Minimalna količina za narudžbu
    1

Opisni tekst

Postrojenje s centrifugalnom pumpom u kompaktnoj izvedbi s vodoravnim usisnim i okomitim tlačnim nastavkom, koje se sastoji od samousisne, jednostupanjske Jet pumpe, uklj. nosivi okvir. Izravno u vidu prirubnice spojen jednofazni motor s integriranom sklopkom za termičku zaštitu motora i kondenzatorom.

Upravljanje pumpom preko elektroničkog kontrolnika tlaka i strujanja s integriranom zaštitom od nedostatka vode i blokadom povratnog toka. Svi dijelovi koji dolaze u dodir s medijem su nekorodirajući. Instalacija pumpi prethodno montirana i ožičena tako da bude spremna za priključak s kabelom duljine 2 m i mrežnim utikačem te je stoga idealna za prijenosnu primjenu u području vrtova i hobija

Pogonski podatci
  • Medij
    Water
  • Maks. visina dobave H
    8.00 m
Podatci o proizvodu
  • Maksimalni radni tlak PN
    6 bar
  • Min. temperatura medija Tmin
    5 °C
  • Maks. temperatura medija Tmax
    35 °C
  • Maks. temperatura okoline Tmax
    40 °C
Podatci o motoru
  • Mrežni priključak
    1~230 V, 50 Hz
  • Tolerancija napona
    ±6 %
  • Faktor snage cos φ
    0.98
  • Snaga vratila P2(Q=maks.) odab. radnog kola * broj pumpi
    750 W
  • Nazivna snaga motora P2
    0.75 kW
  • Nazivna struja IN
    5.20 A
  • Nazivni broj okretaja n
    2900 rpm
  • Klasa izolacije
    B
  • Stupanj zaštite
    IP44
Materijali
  • Kućište pumpe
    1.4301
  • Radno kolo
    1.4301
  • Vratilo
    1.4305
  • Brtva vratila
    CVPFF
  • Materijal brtve
    NBR
Dimenzije montaže
  • Priključak cijevi s usisne strane
    G 1
  • Priključak cijevi s tlačne strane
    G 1
Informacije o plasmanu naručivanja
  • Proizvod
    Wilo
  • Naziv proizvoda
    Jet FWJ 203
  • Težina neto cca m
    12 kg
  • Broj artikla
    2543630

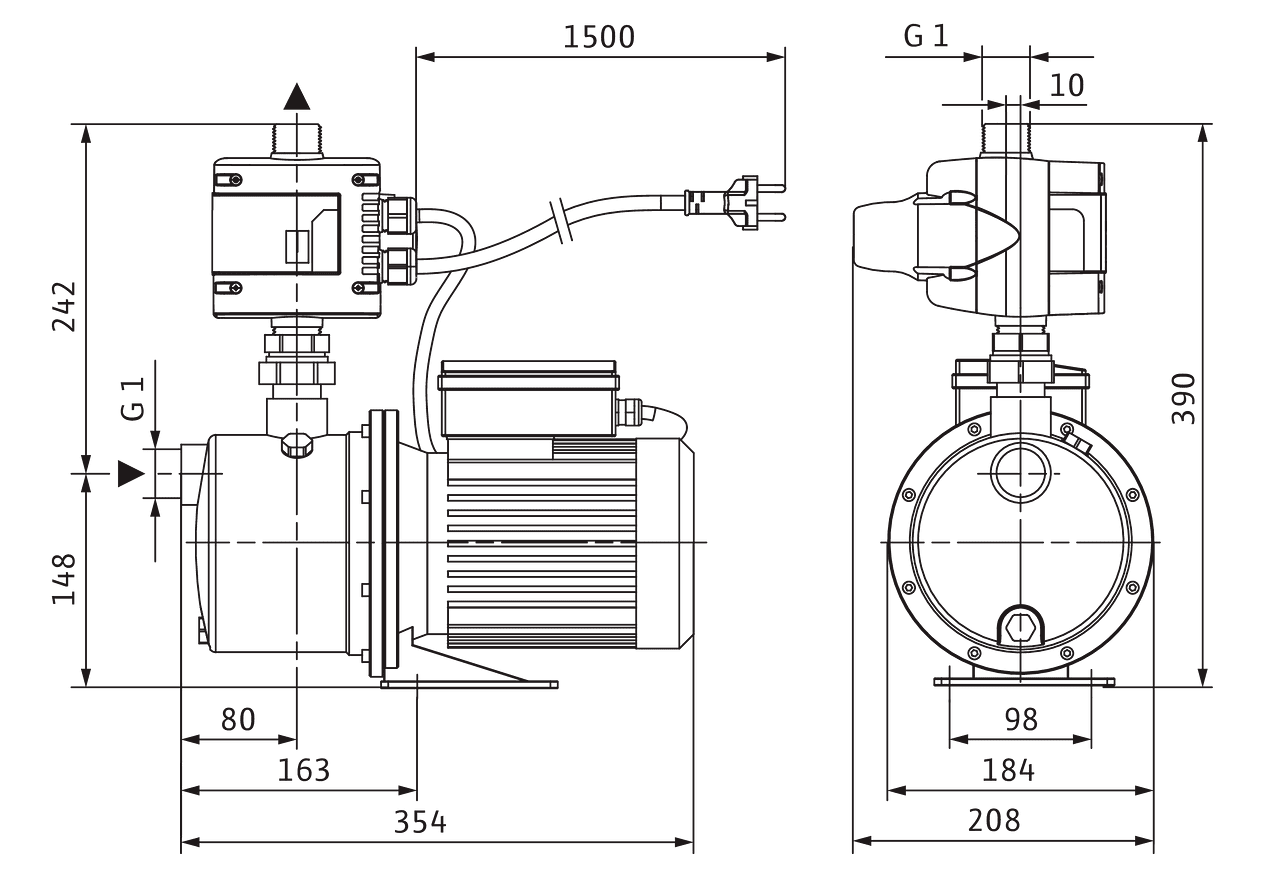

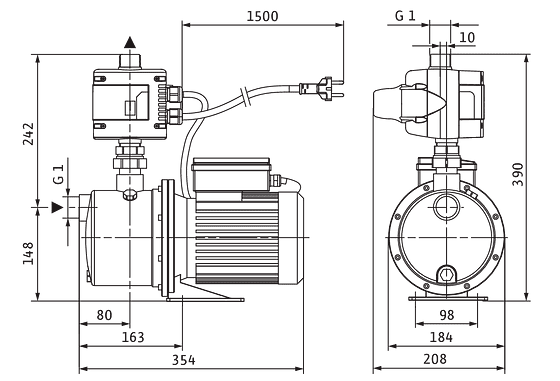

Mjere i mjerni crteži

Jet FWJ 203

Jet FWJ 203
Jet FWJ 203

Karakteristične krivulje

Jet-FWJ

Jet-FWJ
Jet-FWJ

Informacije o naručivanju

Informacije o plasmanu naručivanja
  • Proizvod
    Wilo
  • Naziv proizvoda
    Jet FWJ 203
  • Broj EAN
    4048482504612
  • Broj artikla
    2543630
  • Težina bruto cca m
    14.8 kg
  • Težina neto cca m
    12 kg
  • Ukupna dužina L
    354.0 mm
  • Visina bez ambalaže H
    390 mm
  • Boja
    zeleno/srebrno
  • Svojstvo ambalaže
    Prodajno pakiranje
  • Vrsta pakiranja
    Karton
  • Broj po sloju
    6
  • Širina bez ambalaže L
    208.0 mm
  • Minimalna količina za narudžbu
    1
  • Količina po paleti
    12
