Jet FWJ 204

List s tehničkim podatcima

Hidraulički podatci
  • Maksimalni radni tlak p
    10 bar
  • Tlačni nastavak
    G 1
  • Maks. visina dobave H
    8.00 m
  • Min. temperatura medija T
    5 °C
  • Maks. temperatura medija T
    35 °C
  • Temperatura okoline min. T
    3 °C
  • Maks. temperatura okoline T
    40 °C
Podatci o motoru
  • Mrežni priključak
    1~230 V, 50 Hz
  • Tolerancija napona
    ±6 %
  • Snaga vratila P2(Q=maks.) odab. radnog kola * broj pumpi
    1000 W
  • Nazivna snaga motora P2
    1.00 kW
  • Nazivna struja IN
    6.20 A
  • Nazivni broj okretaja n
    2900 rpm
  • Faktor snage cos φ
    0.91
  • Klasa izolacije
    B
  • Stupanj zaštite
    IP44
Materijali
  • Kućište pumpe
    1.4301, X5CrNi18-10
  • Radno kolo
    1.4301, X5CrNi18-10
  • Vratilo
    1.4305, X8CrNiS18-9
  • Brtva vratila
    on request
  • Materijal brtve
    NBR
Dimenzije montaže
  • Priključak cijevi s usisne strane RPS
    G 1
  • Priključak cijevi s tlačne strane RPD
    G 1
Informacije o plasmanu naručivanja
  • Težina neto cca m
    13 kg
  • Proizvod
    Wilo
  • Naziv proizvoda
    Jet FWJ 204
  • Broj artikla
    2543631

Opisni tekst

Postrojenje s centrifugalnom pumpom u kompaktnoj izvedbi s vodoravnim usisnim i okomitim tlačnim nastavkom, koje se sastoji od samousisne, jednostupanjske Jet pumpe, uklj. nosivi okvir. Izravno u vidu prirubnice spojen jednofazni motor s integriranom sklopkom za termičku zaštitu motora i kondenzatorom.

Upravljanje pumpom preko elektroničkog kontrolnika tlaka i strujanja s integriranom zaštitom od nedostatka vode i blokadom povratnog toka. Svi dijelovi koji dolaze u dodir s medijem su nekorodirajući. Instalacija pumpi prethodno montirana i ožičena tako da bude spremna za priključak s kabelom duljine 2 m i mrežnim utikačem te je stoga idealna za prijenosnu primjenu u području vrtova i hobija

Pogonski podatci
  • Medij
    Water
  • Maks. visina dobave H
    8.00 m
Podatci o proizvodu
  • Maksimalni radni tlak PN
    6 bar
  • Min. temperatura medija T
    5 °C
  • Maks. temperatura medija T
    35 °C
  • Maks. temperatura okoline T
    40 °C
Podatci o motoru
  • Mrežni priključak
    1~230 V, 50 Hz
  • Tolerancija napona
    ±6 %
  • Faktor snage cos φ
    0.91
  • Snaga vratila P2(Q=maks.) odab. radnog kola * broj pumpi
    1000 W
  • Nazivna snaga motora P2
    1.00 kW
  • Nazivna struja IN
    6.20 A
  • Nazivni broj okretaja n
    2900 rpm
  • Klasa izolacije
    B
  • Stupanj zaštite
    IP44
Materijali
  • Kućište pumpe
    1.4301, X5CrNi18-10
  • Radno kolo
    1.4301, X5CrNi18-10
  • Vratilo
    1.4305, X8CrNiS18-9
  • Brtva vratila
    on request
  • Materijal brtve
    NBR
Dimenzije montaže
  • Priključak cijevi s usisne strane RPS
    G 1
  • Priključak cijevi s tlačne strane RPD
    G 1
Informacije o plasmanu naručivanja
  • Proizvod
    Wilo
  • Naziv proizvoda
    Jet FWJ 204
  • Težina neto cca m
    13 kg
  • Broj artikla
    2543631

Mjere i mjerni crteži

Jet-FWJ

Jet-FWJ
Jet-FWJ

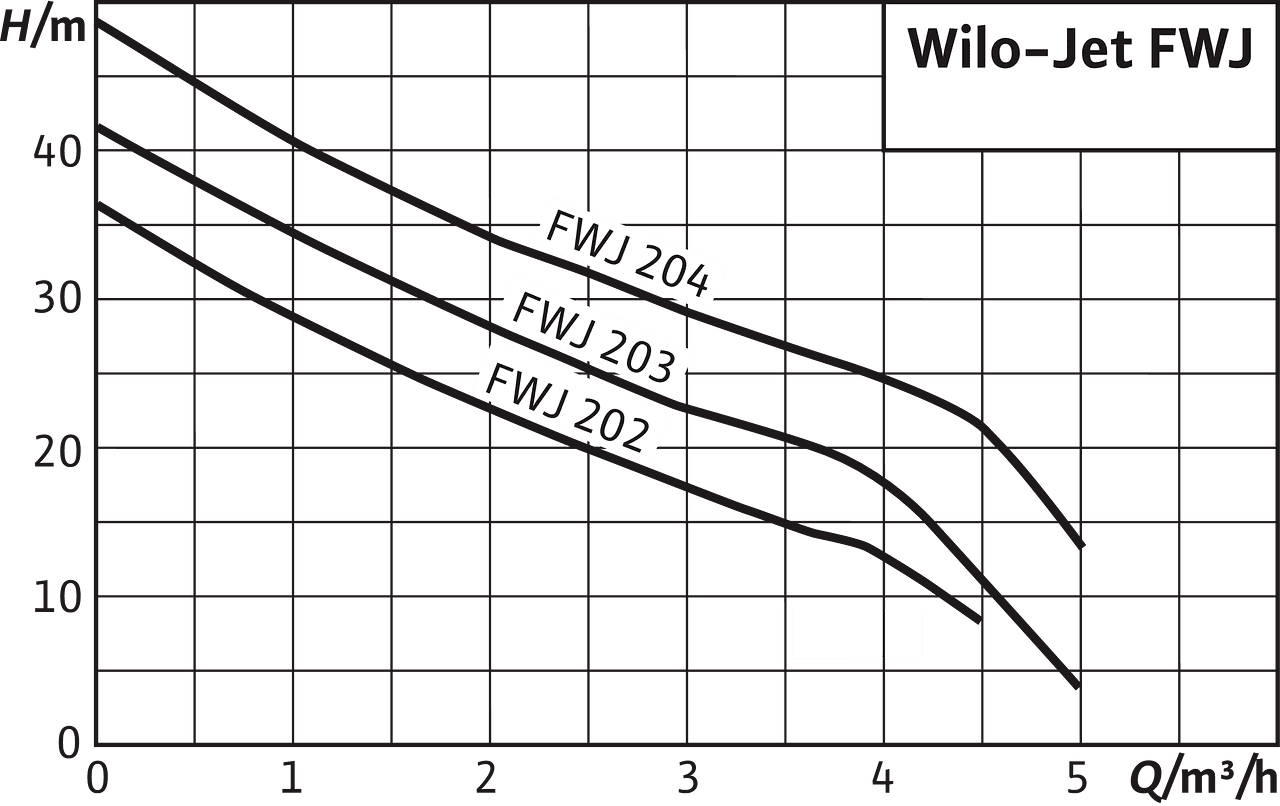

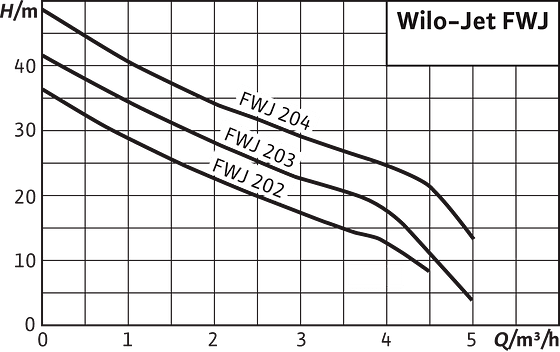

Karakteristične krivulje

Jet-FWJ

Jet-FWJ
Jet-FWJ

Informacije o naručivanju

Information for order placements
  • Proizvod
    Wilo
  • Naziv proizvoda
    Jet FWJ 204
  • Broj EAN
    4048482504629
  • Broj artikla
    2543631
  • Težina bruto cca m
    16.1 kg
  • Težina neto cca m
    13 kg
  • Ukupna dužina L
    417.0 mm
  • Visina bez ambalaže H
    402 mm
  • Boja
    zeleno/srebrno
  • Svojstvo ambalaže
    Prodajno pakiranje
  • Vrsta pakiranja
    Karton
  • Broj po sloju
    6
  • Širina bez ambalaže L
    222.0 mm
  • Minimalna količina za narudžbu
    1
  • Količina po paleti
    12
