Multivert MVIE 7002/2 (3~380/400/460 V, EPDM, ) | Wilo

Multivert MVIE 7002/2 (3~380/400/460 V, EPDM, )

Broj artikla: 4122318
Tehnički podatci

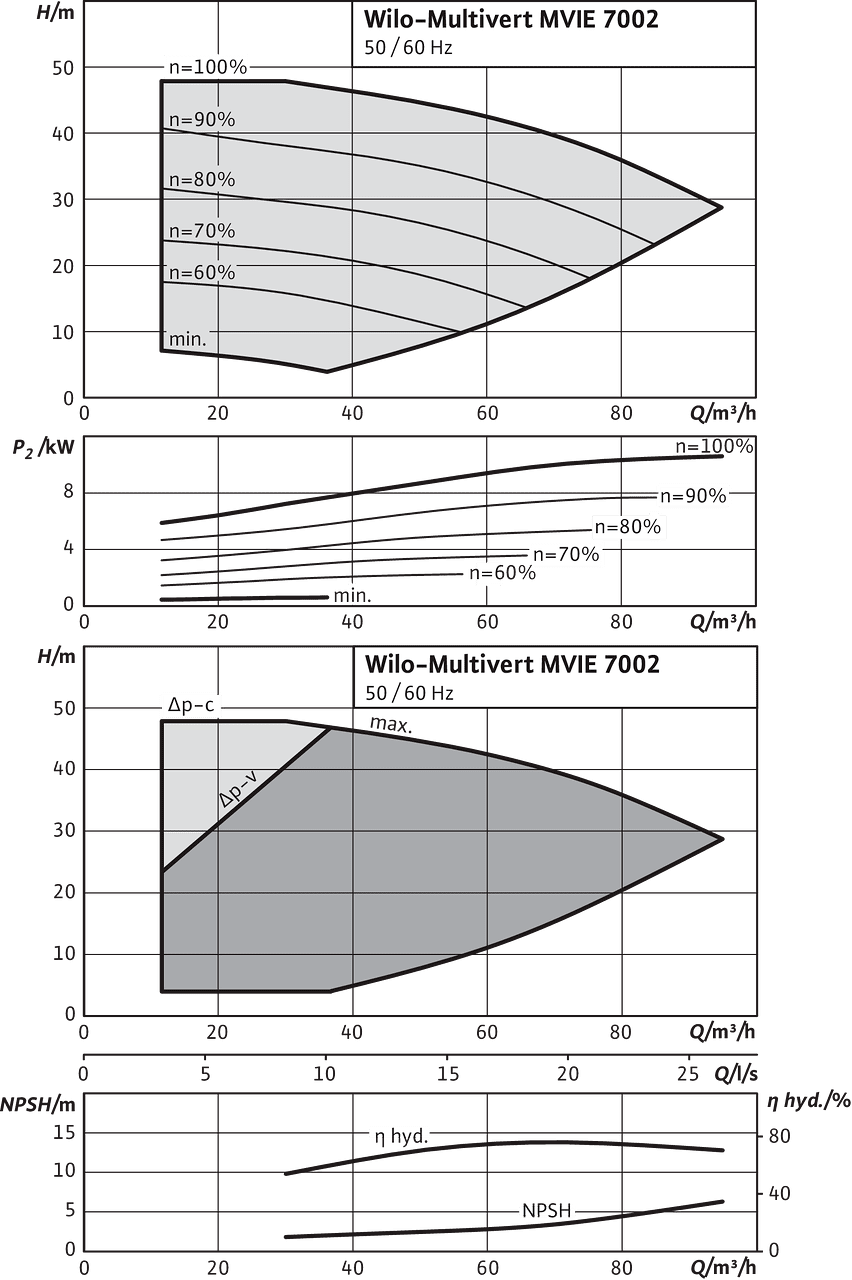

Hidraulički podatci
Indeks minimalne učinkovitosti (MEI) ≥0,4
Dovodni tlak 10 bar
Maksimalni radni tlak PN 16 bar
Tlačni nastavak DN 100
Min. temperatura medija Tmin -15 °C
Maks. temperatura medija Tmax 120 °C
Temperatura okoline min. Tmin -15 °C
Maks. temperatura okoline Tmax 50 °C
Podatci o motoru
Mrežni priključak 3~380 V, 50/60 Hz
Tolerancija napona 400/50:+/-10%, 380/60:+/-10%, 460/60:+/-10%
Nazivna snaga motora P2 7,5 kW
Klasa energetske učinkovitosti motora IE4
Nazivna struja IN 5,6 A
Nazivni broj okretaja n 2900 1/min
Potrošnja struje P1 max 2600 W
Vrsta uključenja Meki zalet (SS)
Broj okretaja min. nmin 1005 1/min
Broj okretaja maks. nmax 2965 1/min
Korisnost motora ηm 100 % ηM 100% 91,7 %
Klasa izolacije F
Stupanj zaštite motora IP55
Materijali
Kućište pumpe Sivi lijev
Radno kolo Plemeniti čelik
Vratilo Plemeniti čelik
Klizno-mehanička brtva U3BE3GG
Materijal brtve EPDM

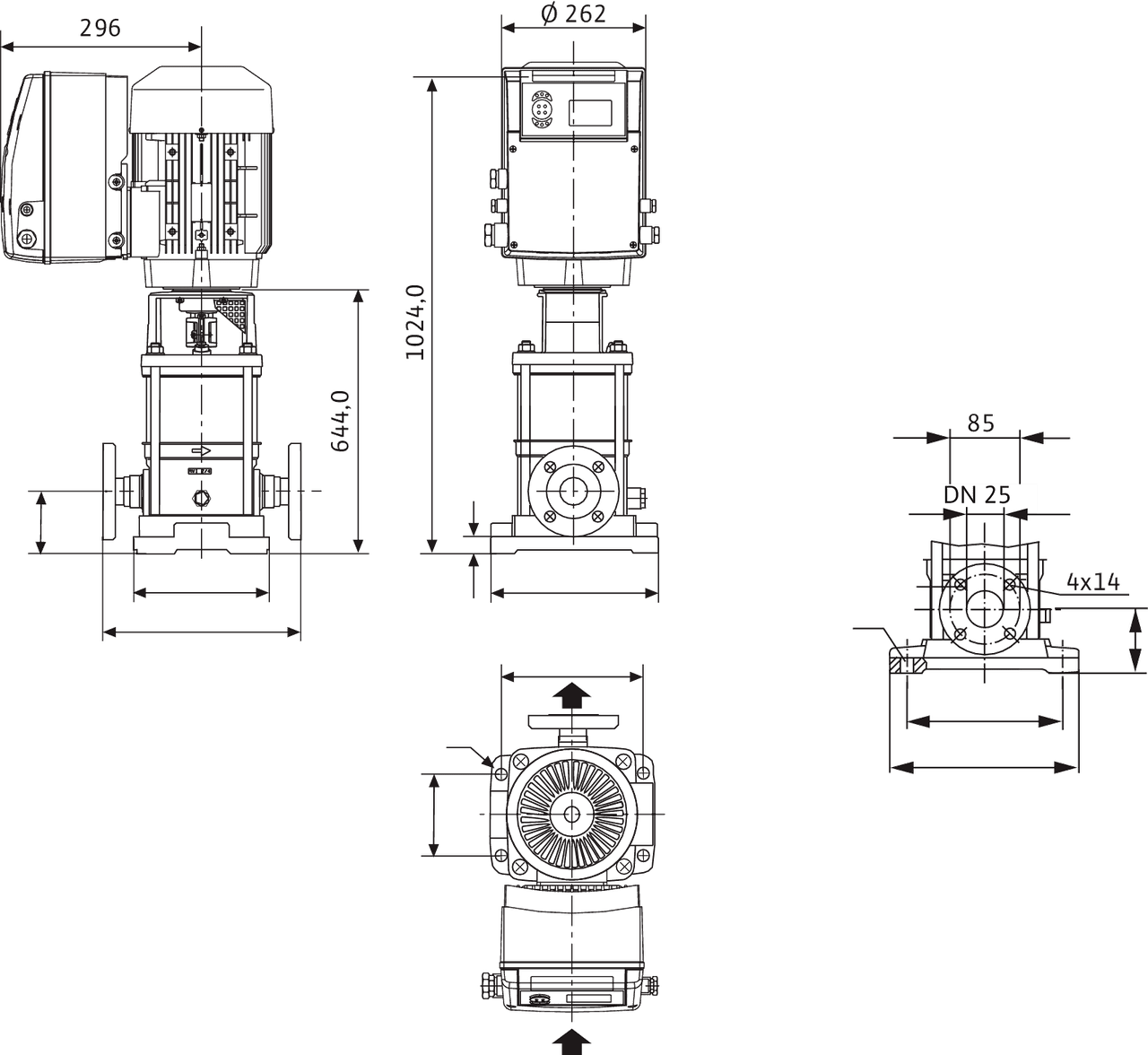

Dimenzije montaže
Priključak cijevi s usisne strane DN 100
Priključak cijevi s tlačne strane DN 100

Multivert MVIE ≥11 kW

Dimenzije H 1024 mm
Dimenzije H1 225 mm
Dimenzije H2 644 mm
Dimenzije L1 190 mm
Dimenzije L2 190 mm
Dimenzije L5 264 mm
Dimenzije Ø g 266 mm
Dimenzije H3 140 mm
Dimenzije H5 45 mm
Dimenzije H6 821 mm
Dimenzije L8 236 mm
Dimenzije X 296 mm

MHIE, MVIE, MHIE, MVIE 3~400 V ≤7.5 kW

Podatci o proizvodu
Proizvod Wilo
Naziv proizvoda Multivert MVIE 7002/2 (3~380/400/460 V, EPDM, )
Broj artikla 4122318
Broj EAN 4048482030838
Boja zeleno/crno/srebrno
Minimalna količina za narudžbu 1
Dostupnost na tržištu 2010-01-01
Ambalaža
Vrsta pakiranja Jednokratna paleta
Svojstvo ambalaže Transportno pakiranje
Količina po paleti 1
Broj po sloju 1
Mjere i težine
Duljinska mjera s ambalažom 1630 mm
Duljina L 1650 mm
Visinska mjera s ambalažom 910 mm
Visina H 920 mm
Širinska mjera s ambalažom 630 mm
Širina W 650 mm
Težina bruto cca m 156,9 kg
Težina neto cca m 141,9 kg
Opisni tekst

Normalno usisavajuća, okomita visokotlačna centrifugalna pumpa u izvedbi inline s ugrađenim pretvaračem frekvencije hlađenim zrakom. Ugrađeni pretvarač frekvencije omogućuje varijabilni broj okretaja kao i regulaciju tlaka i PID regulaciju.

Vrste regulacije

  • „Regulacija broja okretaja“: Ručno pritiskom na zeleni gumb ili preko vanjskih signala
  • Stalan ili promjenjivi tlak: Regulacija tlaka osjetnikom, namještanje zadane vrijednosti preko zelenog gumba ili preko vanjskih signala
  • Regulacija PID-a: ostale konstantne upravljačke varijable (temperatura, količina protoka, tlak...) sa senzorom, zadavanje zadane vrijednosti zelenim gumbom s pomoću vanjskih signala

Elektronički modul nudi različite zaštitne funkcije, uključujući zaštitu od preopterećenja, prepoznavanje nedostatka vode te zaštitu od mrežnog podnapona ili prenapona, visoke temperature okoline, ispada faze, blokiranih pumpi ili kratkog spoja. Dojave pogreške prikazuju se na zaslonu.

Ulaz:

  • In1: Ulaz, signal osjetnika 4 – 20 mA, 0 – 10 V, 0 – 20 mA ili 2 – 10 V
  • In2: Ulaz, zadana vrijednost 0 – 20 mA, 0 – 10 V, 4 – 20 mA ili 2 – 10 V

Izlaz:

  • Naponski izlaz +24 V s maks. snagom kontakta od 60 mA
  • Beznaponske skupne dojave smetnje i rada
  • Modus Ext. On/Off. Komunikacija preko infracrvenih zraka
  • Utično mjesto za Wilo IF module Modbus, BACnet, CAN, PLR, LON za povezivanje na automatiku zgrade

Vratilo pumpe i motora priključuje se putem školjkaste spojke. Odvojeni kuglični ležaj laterne za optimalan prihvat aksijalnih pomaka.

Pumpa je prikladna za vodoopskrbu i povišenje tlaka, industrijske optočne sustave, procesnu vodu, kružne tokove hladne vode, sustave za gašenje požara, autopraonice i navodnjavanje. Ona se nadalje može upotrebljavati u autopraonicama i za navodnjavanje.

Osobitosti / prednosti proizvoda

  • Radna i privodna kola i stepenasto kućište postojani na koroziju

Opseg isporuke

  • Wilo-Multivert MVIE visokotlačna centrifugalna pumpa
  • Upute za ugradnju i uporabu

Napomene za konstrukciju

  • Okrugle protuprirubnice mogu se dobiti kao dodatna oprema
  • Opcionalni IF-moduli koji se mogu priključiti
  • Osjetnici se mogu dobiti kao dodatna oprema.
  • Kompleti mimovoda mogu se dobiti kao dodatna oprema.
Pogonski podatci
Podatci o proizvodu
Min. temperatura medija Tmin -15 °C
Maks. temperatura medija Tmax 120 °C
Maks. temperatura okoline Tmax 50 °C
Maksimalni radni tlak PN 16 bar
Dovodni tlak 10 bar
Indeks minimalne učinkovitosti (MEI) ≥0,4
Podatci o motoru
Elektromagnetna kompatibilnost EN 61000-6-1, -2, -3, -4
Mrežni priključak
  • 3~380 V, 50/60 Hz
  • 3~400 V, 50/60 Hz
  • 3~440 V, 50/60 Hz
  • 3~460 V, 50/60 Hz
  • 3~480 V, 50/60 Hz
Tolerancija napona 400/50:+/-10%, 380/60:+/-10%, 460/60:+/-10%
Nazivna snaga motora P2 7,5 kW
Klasa energetske učinkovitosti motora IE4
Nazivna struja IN 5,6 A
Broj okretaja min. nmin 1005 1/min
Broj okretaja maks. nmax 2965 1/min
Klasa izolacije F
Stupanj zaštite IP55
Materijali
Kućište pumpe Sivi lijev
Radno kolo Plemeniti čelik
Vratilo Plemeniti čelik
Brtva vratila U3BE3GG
Materijal brtve EPDM
Dimenzije montaže
Priključak cijevi s usisne strane DN 100
Priključak cijevi s tlačne strane DN 100
Informacije o plasmanu naručivanja
Proizvod Wilo
Naziv proizvoda Multivert MVIE 7002/2 (3~380/400/460 V, EPDM, )
Težina neto cca m 141,9 kg
Broj artikla 4122318
Dokumenti

Upute za ugradnju i uporabu

Wilo-MVIE 5,5-7,5 kW / Wilo-Helix VE 5,5-7,5 kW

Broj artikla 4122430
Izdanje 0906
Broj stranica 40
PDF (2 MB)

Certifikat REACH

Uredba REACH

Izdanje 2021-05
Broj stranica 4
PDF (276 KB)
